设备接入（概述）

设备接入功能，由 yudao-module-iot-gateway 后端模块实现，支持多种协议：

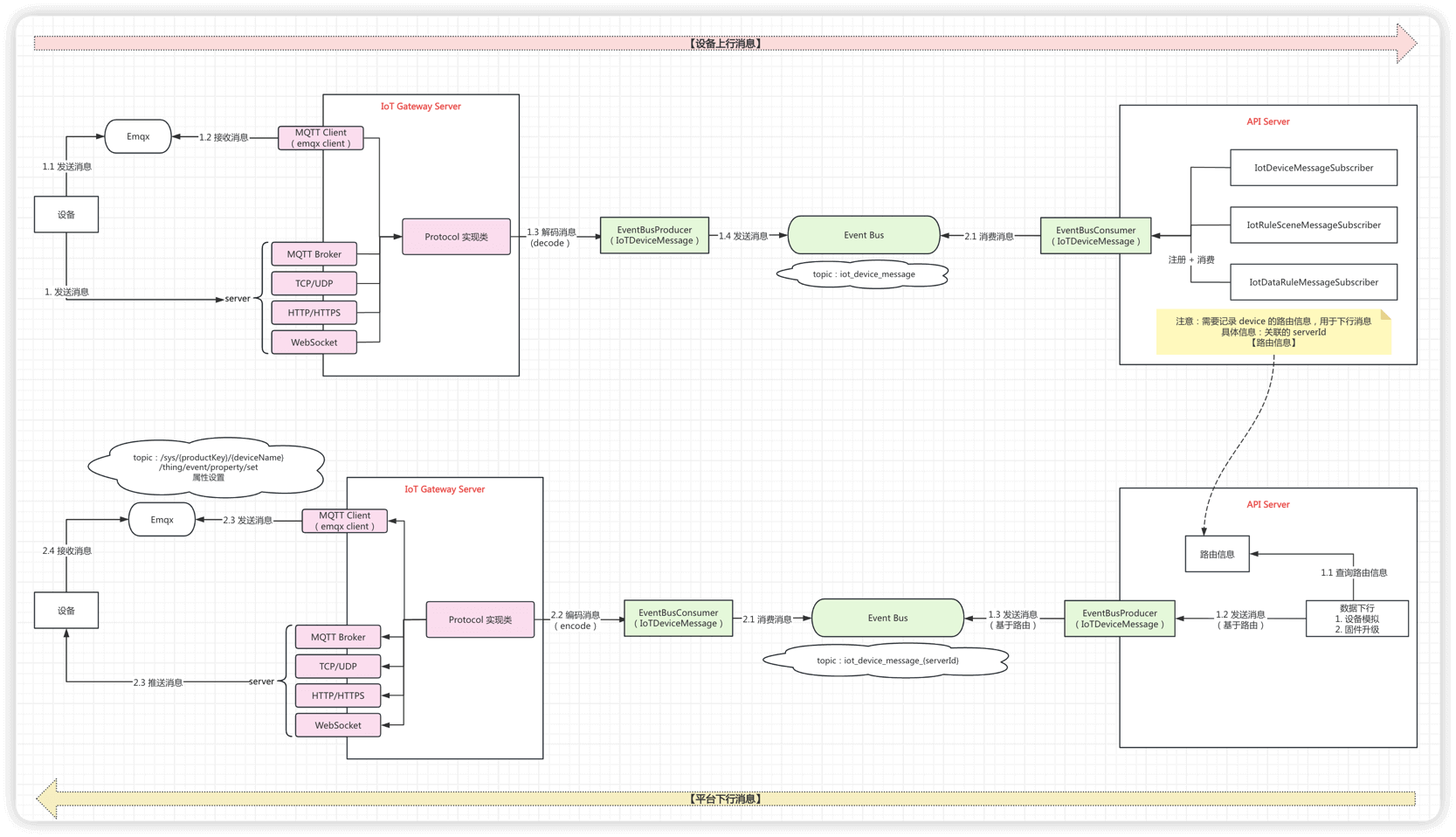

1. 整体架构

1.1 消息流转

设备消息的端到端流转过程如下：

① 上行（设备 → 网关 → 平台）：

1. 【设备】通过协议（HTTP / MQTT / TCP 等）发送数据到网关
2. 【网关】协议处理器解析、认证、反序列化，生成 IotDeviceMessage
3. 【网关】将消息发布到消息总线，Topic 为 iot_device_message
4. 【平台】biz 端的消费者订阅该 Topic，消费并处理消息

② 下行（平台 → 网关 → 设备）：

1. 【平台】biz 端生成下行消息（如属性设置、服务调用）
2. 【平台】发布到消息总线，Topic 为 iot_device_message_{serverId}（指定目标网关实例）
3. 【网关】下行订阅者收到消息，序列化后推送给设备

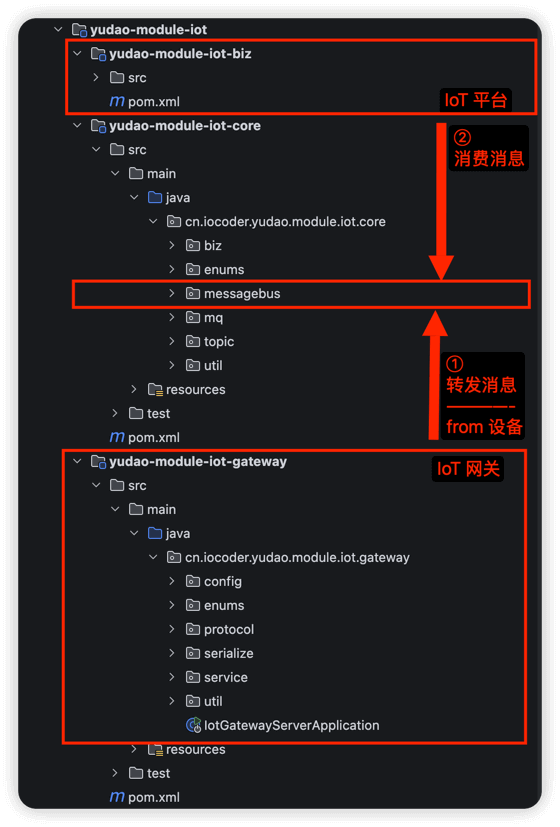

1.2 模块说明

设备接入涉及三个模块，协作关系如下：

1.3 网关启动

yudao-module-iot-gateway 对应设备网关（iot-gateway-server），它是独立进程，需要单独启动。

启动类为 IotGatewayServerApplication，在 IDEA 中直接运行该 main 方法即可。如下是一个启动日志的例子：

2026-02-11T19:08:00.933+08:00  INFO 46576 --- [iot-gateway-server] [           main] m.i.c.m.c.IotMessageBusAutoConfiguration : [iotRedisMessageBus][创建 IoT Redis 消息总线]
2026-02-11T19:08:00.982+08:00  INFO 46576 --- [iot-gateway-server] [           main] .i.y.m.i.g.s.IotMessageSerializerManager : [IotSerializerManager][序列化器 JSON 创建成功]
2026-02-11T19:08:00.982+08:00  INFO 46576 --- [iot-gateway-server] [           main] .i.y.m.i.g.s.IotMessageSerializerManager : [IotSerializerManager][序列化器 BINARY 创建成功]
2026-02-11T19:08:01.237+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 http-json 未启用，跳过]
2026-02-11T19:08:01.237+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 tcp-json 未启用，跳过]
2026-02-11T19:08:01.237+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 udp-json 未启用，跳过]
2026-02-11T19:08:01.237+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 websocket-json 未启用，跳过]
2026-02-11T19:08:01.237+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 coap-json 未启用，跳过]
2026-02-11T19:08:01.238+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 mqtt-json 未启用，跳过]
2026-02-11T19:08:01.238+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 emqx-1 未启用，跳过]
2026-02-11T19:08:01.238+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 modbus-tcp-client-1 未启用，跳过]
2026-02-11T19:08:01.238+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议实例 modbus-tcp-server-1 未启用，跳过]
2026-02-11T19:08:01.238+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.protocol.IotProtocolManager  : [start][协议管理器启动完成，共启动 0 个协议实例]
2026-02-11T19:08:01.244+08:00  INFO 46576 --- [iot-gateway-server] [           main] c.i.y.m.i.g.IotGatewayServerApplication  : Started IotGatewayServerApplication in 2.271 seconds (process running for 2.802)

另外，它有独立的 application.yaml 配置文件，可以按需改动。【目前暂时不需要】

2. 设备消息

2.1 消息格式

设备消息统一使用 IotDeviceMessage 类，定义在 yudao-module-iot-core 模块。

它的设计类似一次 Java 方法调用：method 是方法名，params 是入参，data 是返回值，code + msg 是异常信息。

请求字段（类比方法调用）：

响应字段（类比返回结果）：

其它字段（后端自动填充）：

2.2 消息方法

所有消息方法定义在 IotDeviceMessageMethodEnum 枚举中，upstream 字段标识消息方向（true 为设备上行，false 为平台下行）。

它与阿里云 Alink 协议中的 Topic (opens new window) 是类似的概念 —— 都用于标识一次设备交互的类型。区别在于，阿里云使用 Topic 路径（如 /sys/{pk}/{dn}/thing/event/property/post），我们则简化为 method 字符串（移除 {pk}、{dn} 设备相关身份标识）。

数据结构类定义在 yudao-module-iot-core 模块的 core.topic 包中。

① 认证 / 注册 / 状态：

② 属性 / 事件 / 服务（核心）：

③ 拓扑关系【仅网关设备相关】：

④ 配置 / OTA：

2.3 消息总线

消息总线用于 gateway 和 biz 之间的消息传递，定义在 yudao-module-iot-core 模块的 messagebus 包中。

核心接口为 IotMessageBus，提供两个方法：

• #post(topic, message)：发布消息到指定 Topic
• #register(subscriber)：注册消息订阅者（IotMessageSubscriber 接口）

2.3.1 实现方式

可通过 yudao.iot.message-bus.type 配置项切换，默认为 redis。

2.3.2 消息主题

其中 serverId 由网关自动生成，用于区分不同的协议实例，具体见 IotDeviceMessageUtils#generateServerId(serverPort) 方法。

2.4 发布消息

① 网关侧（上行）： 协议处理器（如 IotHttpUpstreamHandler）解析设备数据后，调用网关侧 IotDeviceMessageService（位于 yudao-module-iot-gateway）的 #sendDeviceMessage(message, productKey, deviceName, serverId) 方法。该方法内部会补全 deviceId、tenantId 等字段，然后通过 IotDeviceMessageProducer 的 #sendDeviceMessage(message) 发布到上行 Topic。

② 平台侧（下行）： biz 端生成下行消息后，调用 IotDeviceMessageProducer 的 #sendDeviceMessageToGateway(serverId, message) 发布到下行 Topic iot_device_message_{serverId}。

2.5 消费消息

① 平台侧（消费上行）： biz 端通过实现 IotMessageSubscriber 接口来消费上行消息。订阅者在 #getTopic() 中返回 Topic，在 #onMessage(message) 中处理消息，并通过 IotMessageBus#register(subscriber) 注册。

biz 端有 3 个订阅者消费上行消息（Topic 为 iot_device_message）：

② 网关侧（消费下行）： 每种协议都有对应的 DownstreamSubscriber，订阅 Topic iot_device_message_{serverId}，接收 biz 端下发的消息后推送给设备。例如 MQTT 协议的 IotMqttDownstreamSubscriber 等。

注意：HTTP、COAP 等短连接协议不支持下行推送（IotHttpDownstreamSubscriber 会忽略消息）。

3. 设备认证

3.1 设备认证（一机一密）

设备通过 ProductKey + DeviceName + DeviceSecret 三元组进行身份认证。整体类似 《阿里云物联网 —— 一机一密》 (opens new window) 。

认证流程：

1. 设备端根据三元组，生成 clientId、username、password 三个字段，提交到网关。生成算法可参考 IotDeviceAuthUtils 的 #getAuthInfo(productKey, deviceName, deviceSecret) 方法
2. 网关调用平台的 IotDeviceCommonApi 的 #authDevice(authReqDTO) RPC 接口进行认证

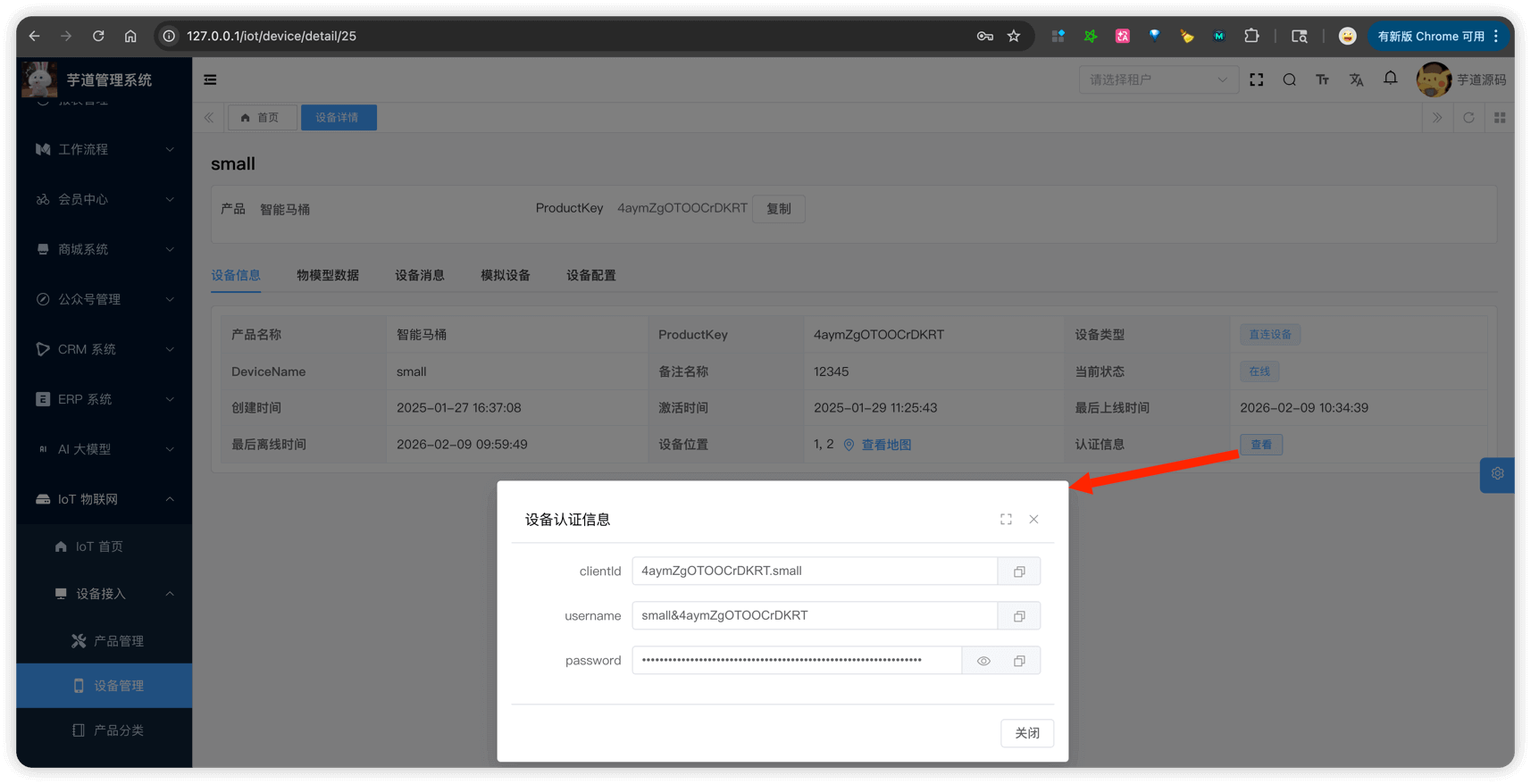

在管理后台的 [设备详情] 页面，可以直接获取设备的认证信息（clientId、username、password），方便调试：

3.2 动态注册（一型一密）

动态注册适用于设备出厂时不预置 DeviceSecret 的场景。设备通过 ProductKey + ProductSecret 进行动态注册，获取 DeviceSecret 后再使用三元组认证。整体类似 《阿里云物联网 —— 一型一密 》 (opens new window) 。

详见 《设备网关与子设备》 和 《设备动态注册》。

4. 协议管理

4.1 IotProtocol 接口

每种协议实现 IotProtocol 接口，定义在 yudao-module-iot-gateway 模块的 protocol 包中。

生命周期方法：

协议实例由 IotProtocolManager 统一管理，通过 Spring SmartLifecycle 自动启动和停止。

4.2 支持的协议

所有协议类型定义在 IotProtocolTypeEnum 枚举中，对应实现类如下：

4.3 消息序列化

设备消息（IotDeviceMessage）在网络传输前需要进行序列化/反序列化，由 IotMessageSerializer 接口统一处理。

序列化方式通过协议配置的 serialize 字段指定，由 IotMessageSerializerManager 统一管理。目前支持：

4.4 配置示例

在网关的 application.yaml 中，通过 yudao.iot.gateway.protocols 列表配置协议实例，每个实例包含 id、enabled、protocol、port 等字段。

例如同时启用 HTTP 和 MQTT：

yudao:
  iot:
    gateway:
      protocols:
        - id: http-json
          enabled: true
          protocol: http
          port: 8092
        - id: mqtt-json
          enabled: true
          protocol: mqtt
          port: 1883
          serialize: json
          mqtt:
            max-message-size: 8192
            connect-timeout-seconds: 60

• 通用配置（id、enabled、protocol、port、serialize 等）：对应配置类 IotGatewayProperties 的 ProtocolProperties 内部类，所有协议共享。
• 专属配置（如 mqtt、http 等子节点）：每种协议可以有独立的配置类（如 IotMqttConfig、IotHttpConfig 等），用于该协议特有的参数。
