数据流转

数据流转模块，由 yudao-module-iot 后端模块的 rule/data 包实现。它将设备上行消息，按照规则转发到外部系统（如 HTTP、Kafka、RocketMQ、RabbitMQ、Redis、TCP、WebSocket 等），实现设备数据与业务系统的打通。

它和 《场景联动》 的区别在于：数据流转侧重于"数据推送到外部系统"，场景联动侧重于"设备控制和告警"。

1. 数据流转

数据流转由两部分组成：数据目的（数据发到哪里去）和数据流转规则（什么数据发到哪些目的）。

1.1 数据目的

数据目的，由 IotDataSinkController 提供接口。它定义了数据的流转方向，即数据要"发到哪里去"。

1.1.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_data_sink` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '数据目的编号',
  `name` varchar(255) NOT NULL DEFAULT '' COMMENT '数据目的名称',
  `description` varchar(500) DEFAULT NULL COMMENT '数据目的描述',
  `status` tinyint NOT NULL DEFAULT '0' COMMENT '数据目的状态',

  `type` int NOT NULL COMMENT '数据目的类型',
  `config` text COMMENT '数据目的配置（JSON 格式）',

  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT 数据流转目的表';

① name、description：数据目的的基本信息，用于展示。

② status：状态，参见 CommonStatusEnum 枚举。开启后，数据目的才可被规则使用。

③ type：数据目的类型，参见 IotDataSinkTypeEnum 枚举。每种类型对应不同的配置结构和 Action 执行器，具体见「3.2 Action 执行器」小节。

④ config：配置信息，JSON 格式存储。使用 Jackson 多态序列化（@JsonTypeInfo + @JsonSubTypes），不同 type 对应不同的配置类，具体见「3.2 Action 执行器」小节。

1.1.2 管理后台

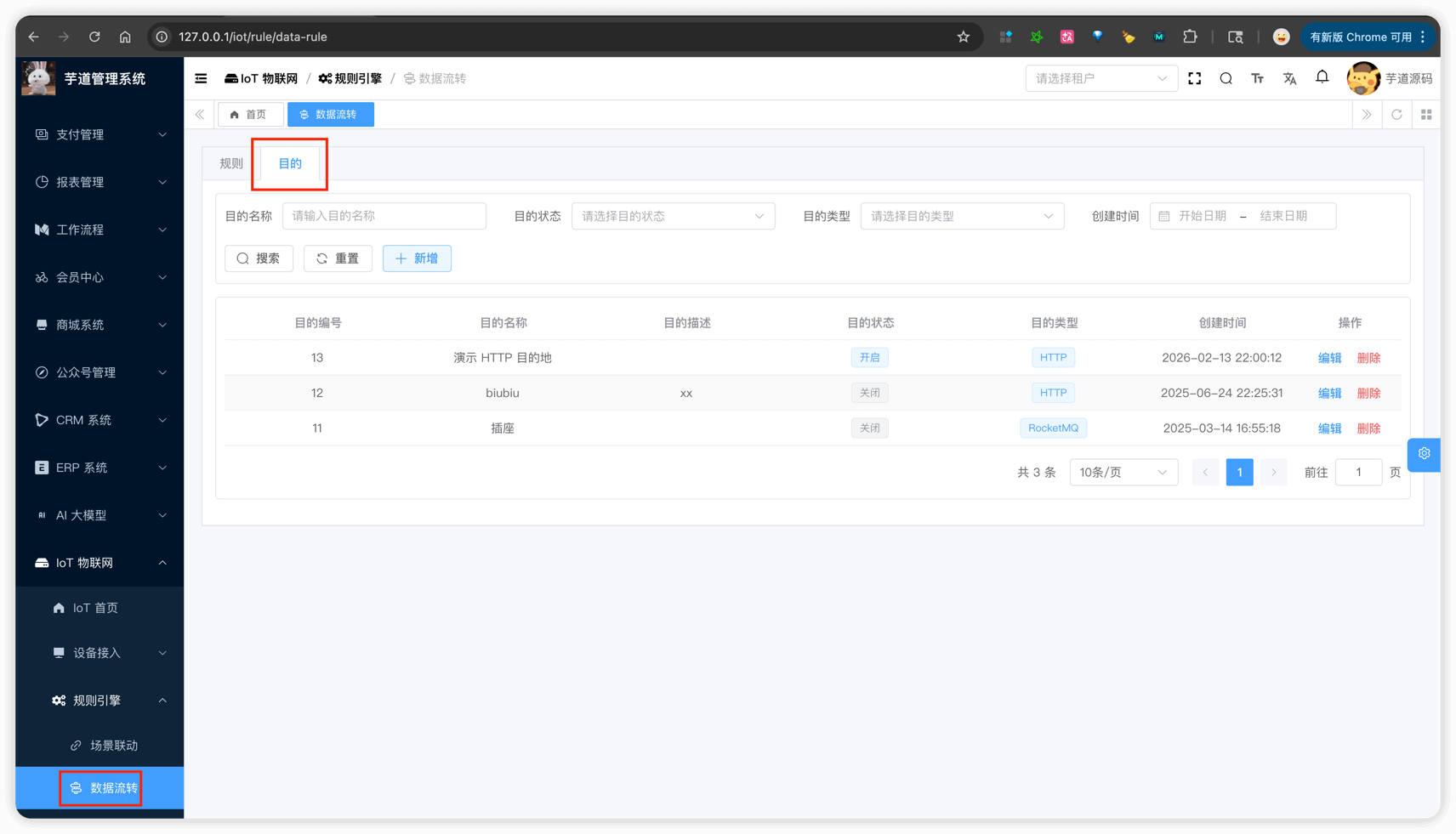

① 对应 [IoT 物联网 -> 规则引擎 -> 数据流转 -> 数据目的] Tab，对应前端项目的 @/views/iot/rule/data/sink 目录。

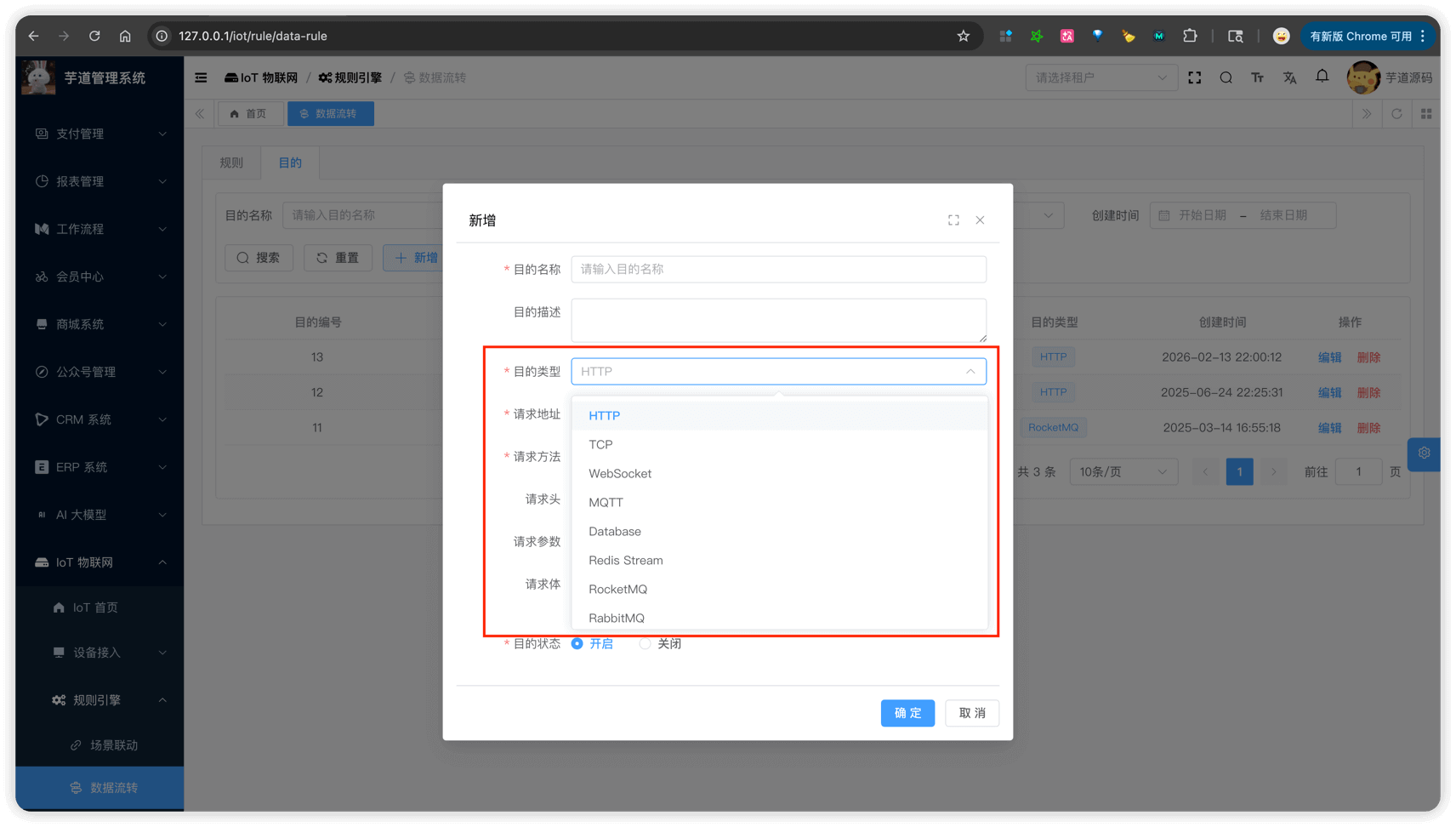

② 点击【新增】按钮，弹出新增数据目的对话框。选择不同的目的类型，会显示不同的配置表单。

1.2 数据流转规则

数据流转规则，由 IotDataRuleController 提供接口。它定义了"什么数据"流转到"哪些目的"，将数据源和数据目的关联起来。

1.2.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_data_rule` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '规则编号',
  `name` varchar(255) NOT NULL DEFAULT '' COMMENT '规则名称',
  `description` varchar(500) DEFAULT NULL COMMENT '规则描述',

  `status` tinyint NOT NULL DEFAULT '0' COMMENT '规则状态',

  `source_configs` text COMMENT '数据源配置数组（JSON 格式）',

  `sink_ids` varchar(500) DEFAULT NULL COMMENT '数据目的编号数组',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT 数据流转规则表';

① name、description：规则的基本信息。name 在全局唯一，不允许重复。

② status：规则状态，参见 CommonStatusEnum 枚举。只有开启状态的规则，才会在设备上报消息时执行数据流转。

③ source_configs：数据源配置，JSON 格式存储，类型为 List<SourceConfig>。每个 SourceConfig 包含：

• method：消息方法，参见 IotDeviceMessageMethodEnum 的上行部分（如 thing.property.post 属性上报、thing.event.post 事件上报、thing.state.update 状态变更等）。关于消息方法，详见 《设备接入（概述）》 的「2.2 消息方法」小节
• productId：产品编号，关联 iot_product 表
• deviceId：设备编号，关联 iot_device 表。值为 0 时，表示匹配该产品下的全部设备
• identifier：物模型标识符。可选，为空时匹配该消息方法的所有消息

一条规则可以配置多个数据源，任意一个数据源匹配即触发流转。

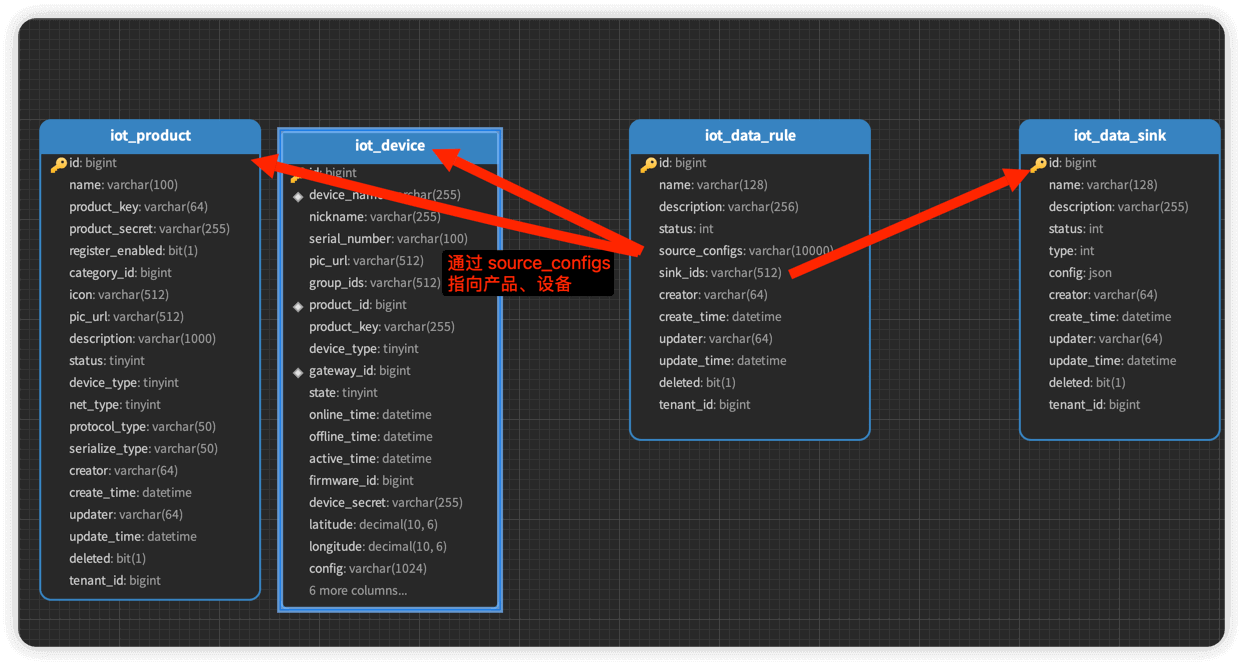

④ sink_ids：数据目的编号数组，关联 iot_data_sink 表的 id 字段，使用 LongListTypeHandler 存储为逗号分隔的字符串。一条规则可以关联多个数据目的，匹配后同时向所有目的推送。

1.2.2 管理后台

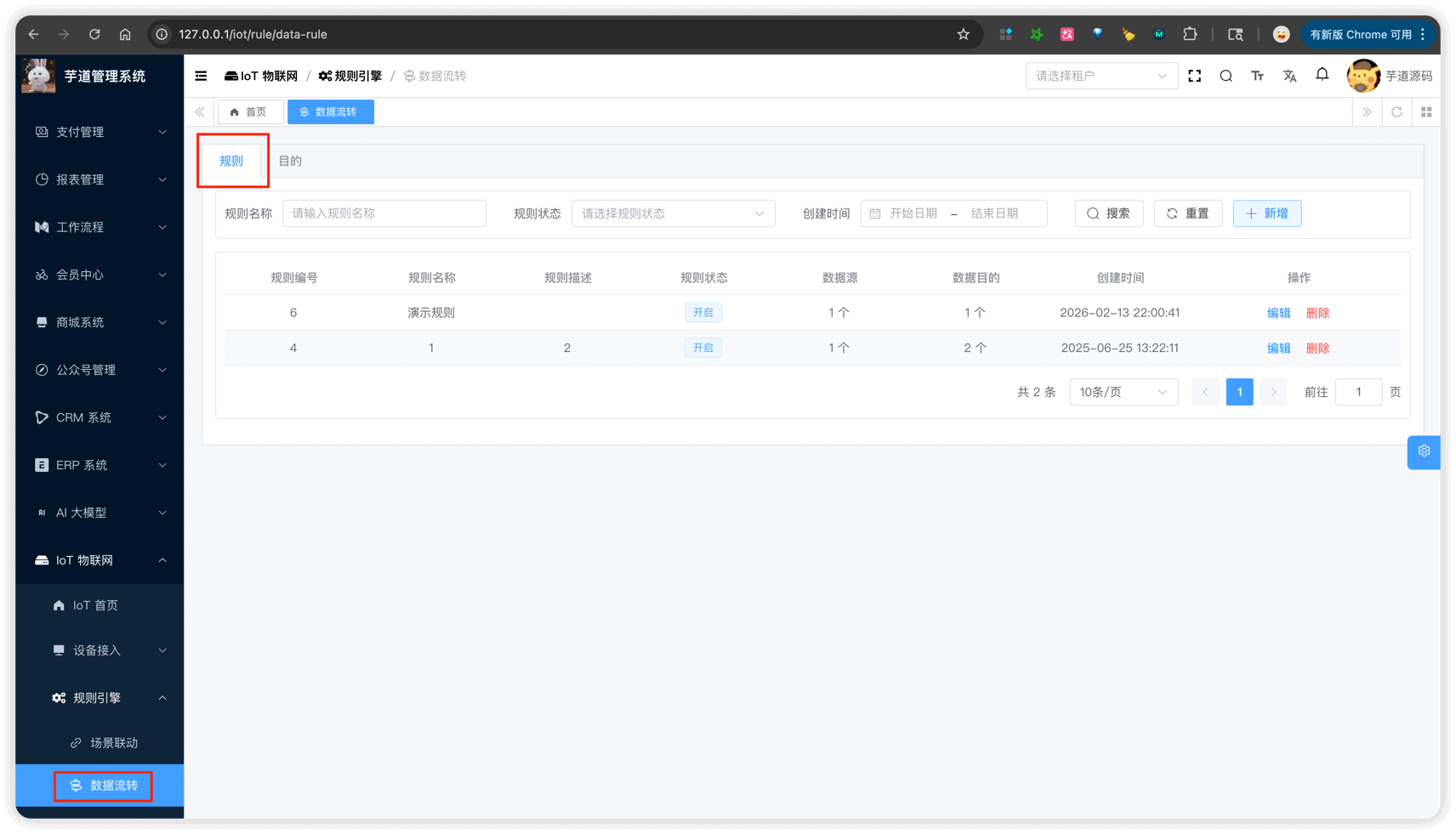

① 对应 [IoT 物联网 -> 规则引擎 -> 数据流转 -> 数据规则] Tab，对应前端项目的 @/views/iot/rule/data/rule 目录。

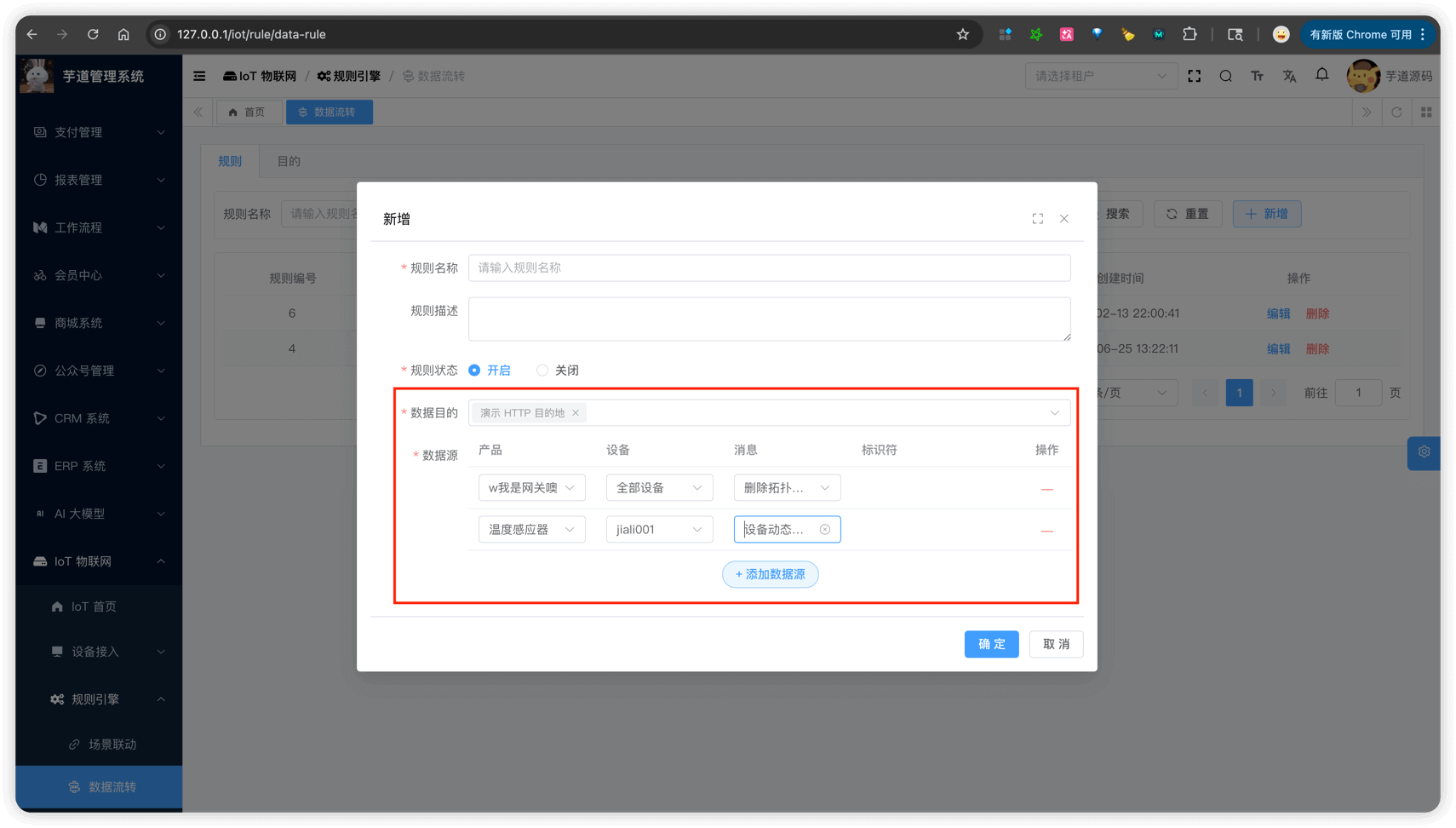

② 点击【新增】按钮，弹出新增规则对话框。

数据源配置使用表格形式，每行一条数据源，支持动态添加和删除。选择产品后自动加载设备列表，选择消息方法后自动加载物模型标识符。

2. 快速上手

以 《设备接入（HTTP 协议）》 中 id 为 25 的演示设备为例，演示如何将设备属性上报数据流转到 HTTP 接口。

2.1 步骤一：创建数据目的

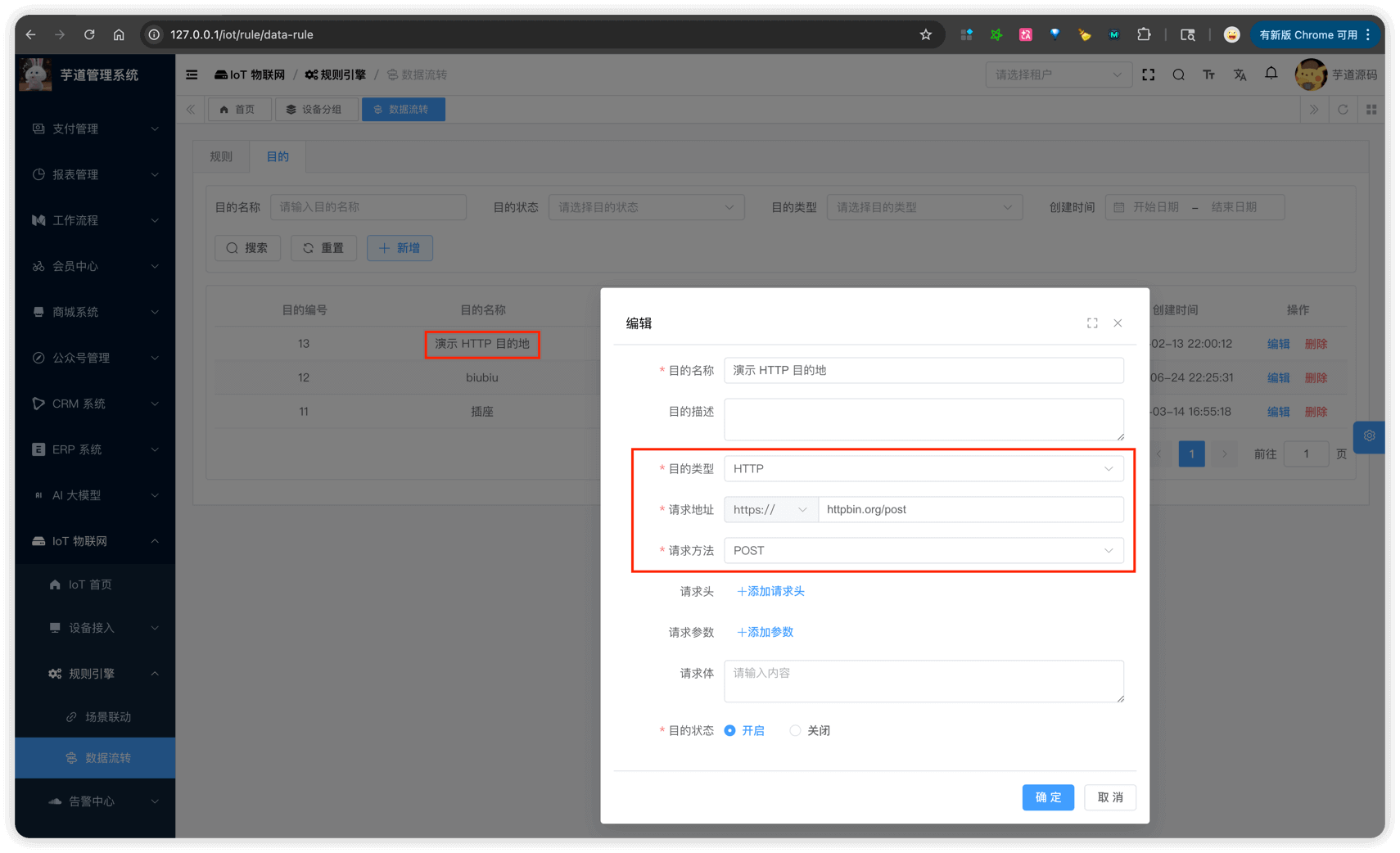

进入 [IoT 物联网 -> 规则引擎 -> 数据流转]，切换到 [数据目的] Tab，点击【新增】按钮创建一条 HTTP 类型的数据目的，配置如下：

系统已预设了一条名为"演示 HTTP 数据目的"的演示记录，可直接用于体验，跳过本步骤。

• 类型：HTTP
• URL：https://httpbin.org/post（一个公共的 HTTP 测试服务）
• 方法：POST

2.2 步骤二：创建数据流转规则

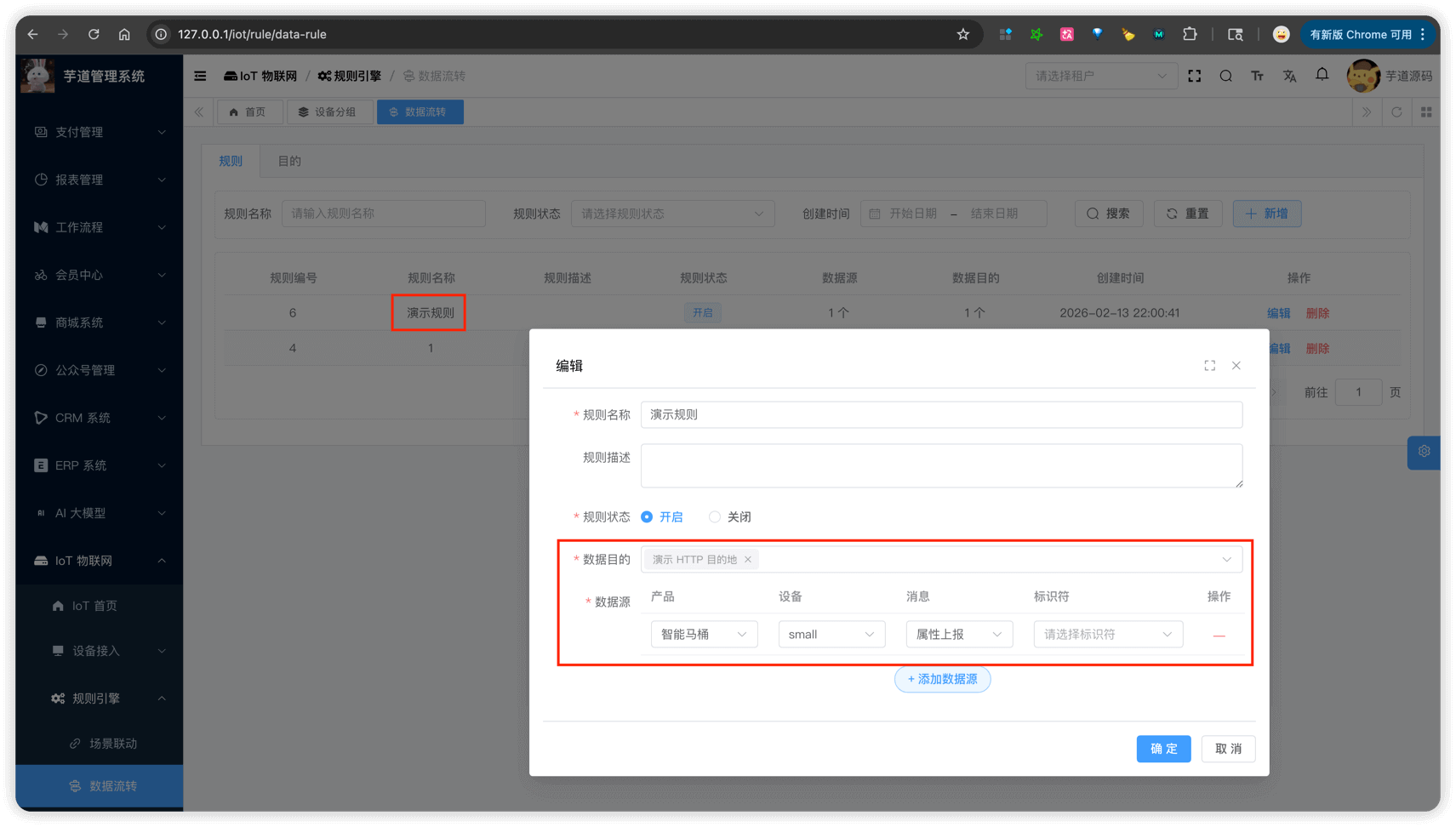

切换到 [数据规则] Tab，点击【新增】按钮创建一条规则，配置如下：

系统已预设了一条名为"演示数据流转规则"的演示记录，可直接用于体验，跳过本步骤。

• 数据目的：选择上一步创建的 HTTP 数据目的
• 数据源：消息方法 property.post（属性上报）→ 演示产品 → 演示设备（id 为 25）

2.3 步骤三：测试验证

【可选】如需调试，可在 IotHttpDataSinkAction 的 #execute(...) 方法打断点，验证 HTTP 请求是否被发送。

① 使用设备管理的"模拟设备"功能，模拟演示设备上报 width 属性值为 1500。

② 查看后端日志，可以看到数据流转执行成功。如下是一个日志的例子：

// 日志说明：IotHttpDataSinkAction 发送 HTTP POST 请求到 httpbin.org，携带设备消息（width=1000, height=3000），收到 200 OK 响应
2026-02-13 22:51:26.326 [SimpleAsyncTaskExecutor-2] INFO  c.i.y.m.i.s.rule.data.action.IotHttpDataSinkAction - [execute][message(IotDeviceMessage(id=abcbe301cdd8408c995585997475008c, method=thing.property.post, params={width=1000, height=3000})) url(https://httpbin.org/post) method(POST) 请求成功(<200 OK OK, ...)]

// 日志说明：确认消息成功流转到数据目的（id=13），数据流转执行完成
2026-02-13 22:51:26.327 [SimpleAsyncTaskExecutor-2] INFO  c.i.y.m.i.service.rule.data.IotDataRuleServiceImpl - [executeDataRuleAction][消息(abcbe301cdd8408c995585997475008c) 数据目的(13) 执行成功]

3. 实现原理

简要介绍数据流转的后端架构，帮助二次开发的同学理解核心流程。

3.1 整体流程

设备上报消息 → IotMessageBus 发布消息
           → IotDataRuleMessageSubscriber 订阅消息
           → IotDataRuleService#executeDataRule() 匹配规则
           → IotDataRuleAction#execute() 执行流转
           → 外部系统（HTTP/Kafka/Redis 等）

IotDataRuleMessageSubscriber 订阅设备消息 Topic iot_device_message，收到消息后调用 IotDataRuleService 的 #executeDataRule(...) 方法。

3.2 Action 执行器

每种数据目的类型对应一个 Action 执行器，实现 IotDataRuleAction 接口。

TODO @芋艿：还有部分 db、mqtt 的流转，等待实现。
