流程设计器（BPMN）

相关视频：

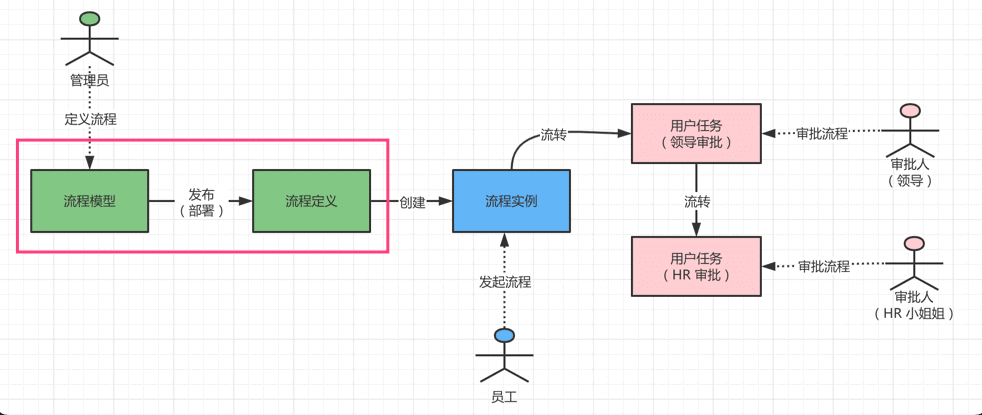

在 《审批接入（流程表单）》、《审批接入（业务表单）》 小节中，我们已经新建过流程模型，并发布为流程定义，如下图所示：

示例流程

本文，我们将进一步讲解【流程模型】、【流程定义】，特别是如何使用 BPMN 流程设计器。

1. 流程模型

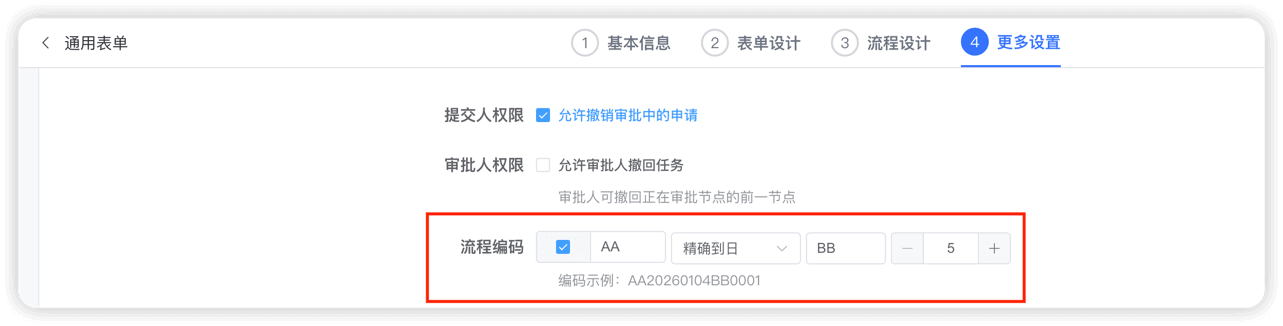

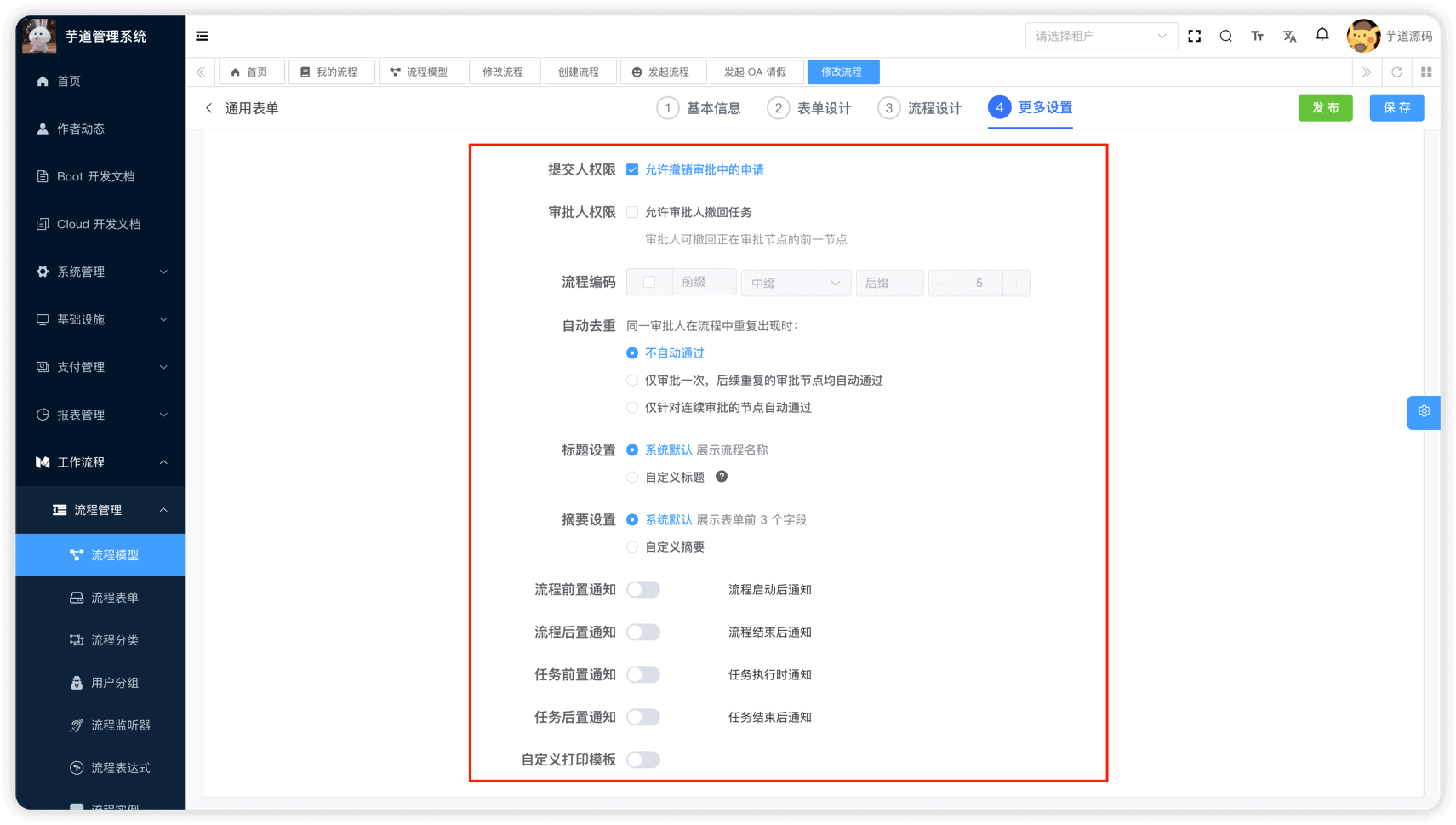

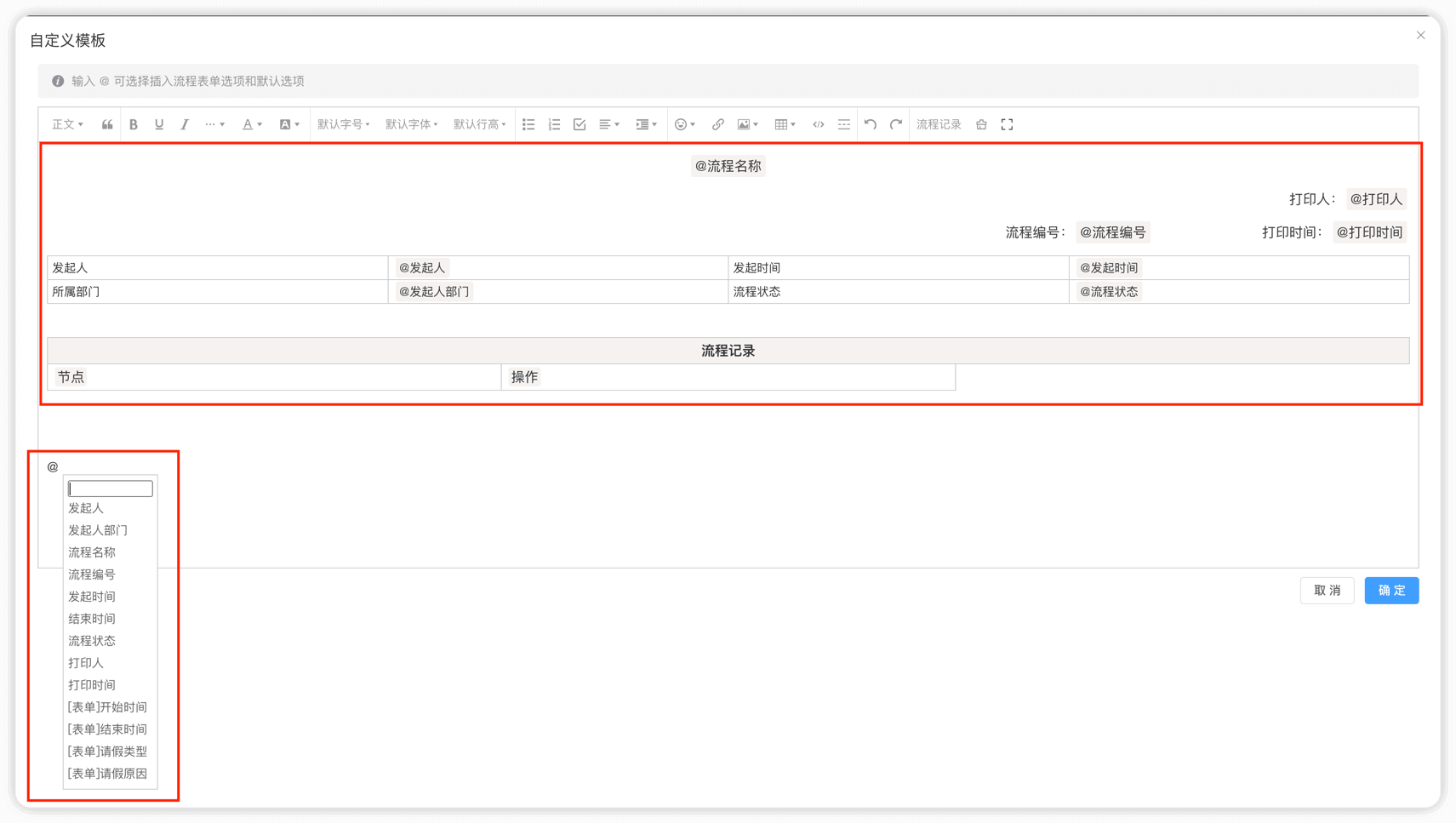

流程模型，对应 [工作流程 -> 流程管理 -> 流程模型] 菜单，如下图所示：

流程模型

  • 后端，由 BpmModelController 提供接口
  • 前端，由 /views/bpm/model/index.vue 实现界面

1.1 表结构

流程设计模型部署表，由 Flowable 提供的 ACT_RE_MODEL 表实现，如下所示：

字段名称 字段描述 数据类型 主键 为空 取值说明
ID_ ID_ nvarchar(64) √ ID_
REV_ 乐观锁 int √ 乐观锁
NAME_ 名称 nvarchar(255) √ 名称
KEY_ KEY_ nvarchar(255) √ key
CATEGORY_ 分类 nvarchar(255) √ 分类
CREATE_TIME_ 创建时间 datetime √ 创建时间
LAST_UPDATE_TIME_ 最新修改时间 datetime √ 最新修改时间
VERSION_ 版本 int √ 版本
META_INFO_ META_INFO_ nvarchar(255) √ 以 json 格式保存流程定义的信息
DEPLOYMENT_ID_ 部署ID nvarchar(255) √ 部署ID
EDITOR_SOURCE_VALUE_ID_ datetime √
EDITOR_SOURCE_EXTRA_VALUE_ID_ datetime √

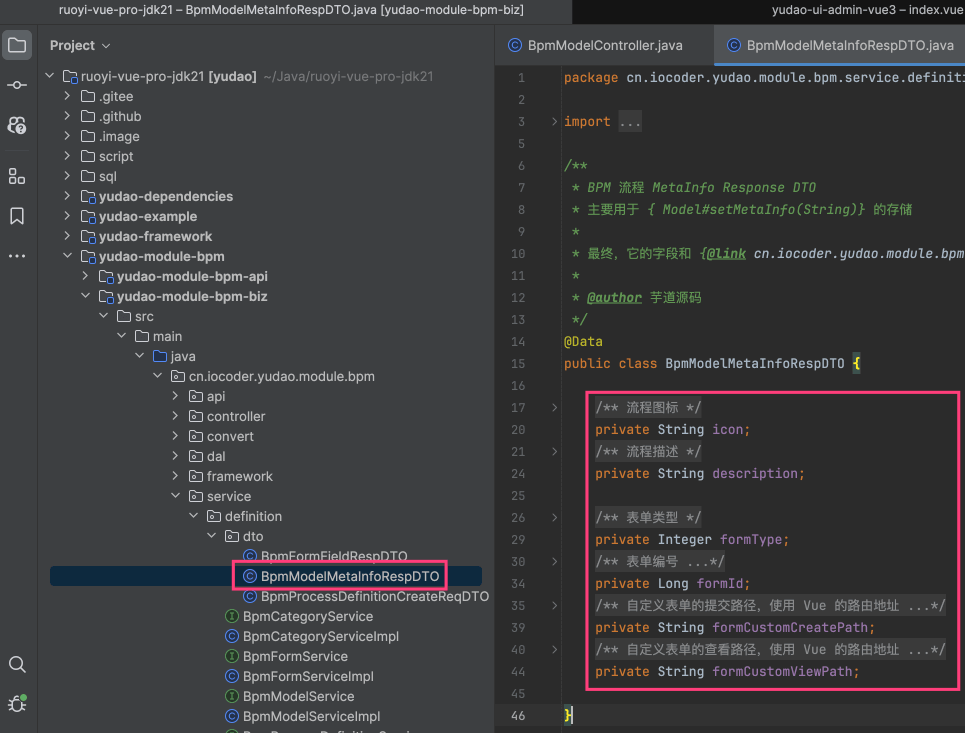

我们可以通过 META_INFO 字段，额外拓展了 icon 图标、description 描述、formType、formId、formCustomCreatePath、formCustomViewPath 表单等信息。如下图所示：

图片纠错：最新版本不区分 yudao-module-bpm-api 和 yudao-module-bpm-biz 子模块，代码直接合并到 yudao-module-bpm 模块的 src 目录下，更适合单体项目

模型的拓展字段

1.2 流程设计器

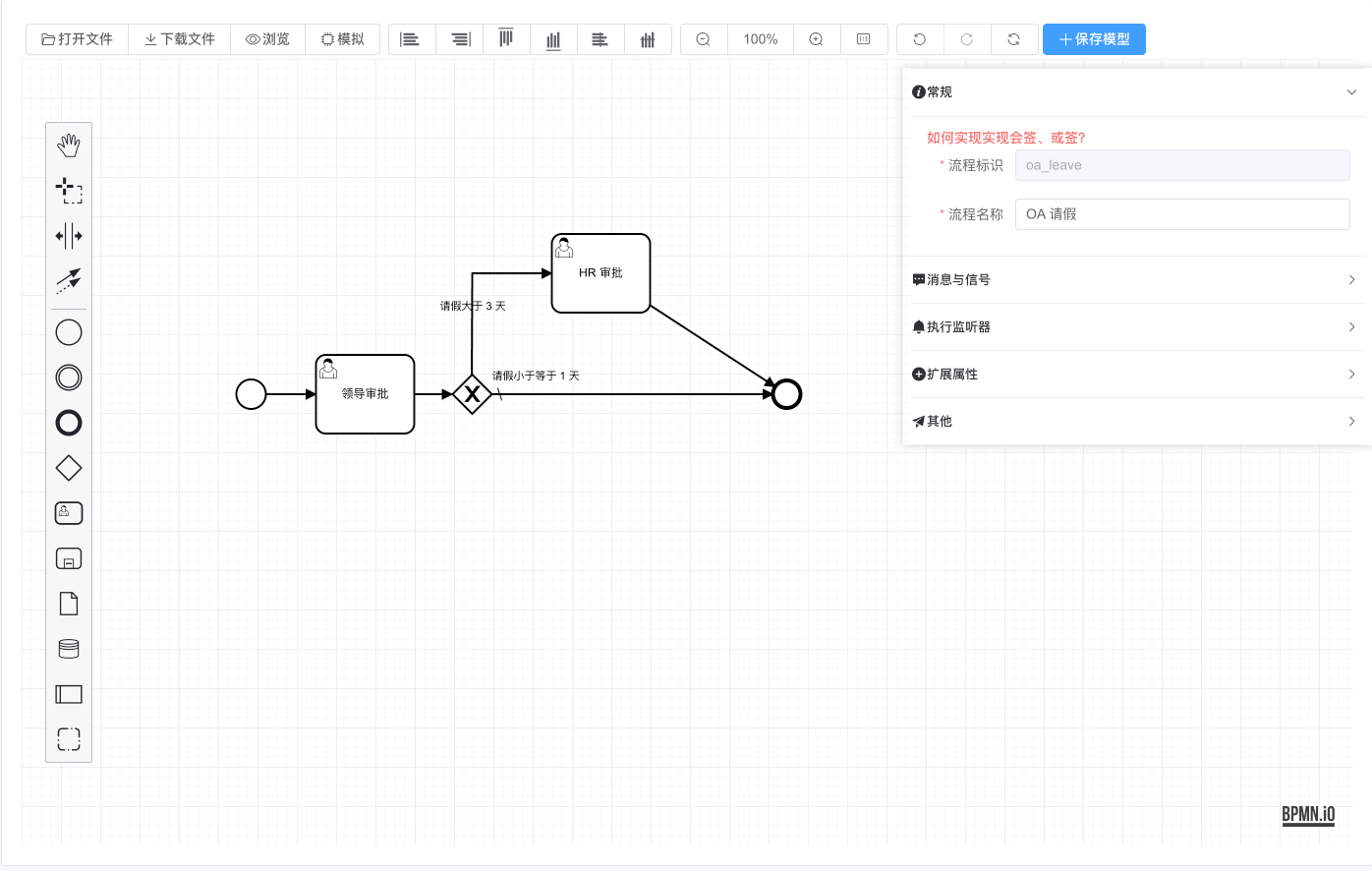

① BPMN 流程设计器，由项目的 ProcessDesigner.vue 实现。

流程设计器

它是基于 https://github.com/miyuesc/bpmn-process-designer 拓展，底层是 bpmn-js 。

补充说明：

bpmn-process-designer 提供 Vue2 + ElementUI、Vue3 + NaiveUI 两个版本，而我们是 Vue3 + ElementPlus，是通过 Vue2 + ElementUI 迁移适配实现。

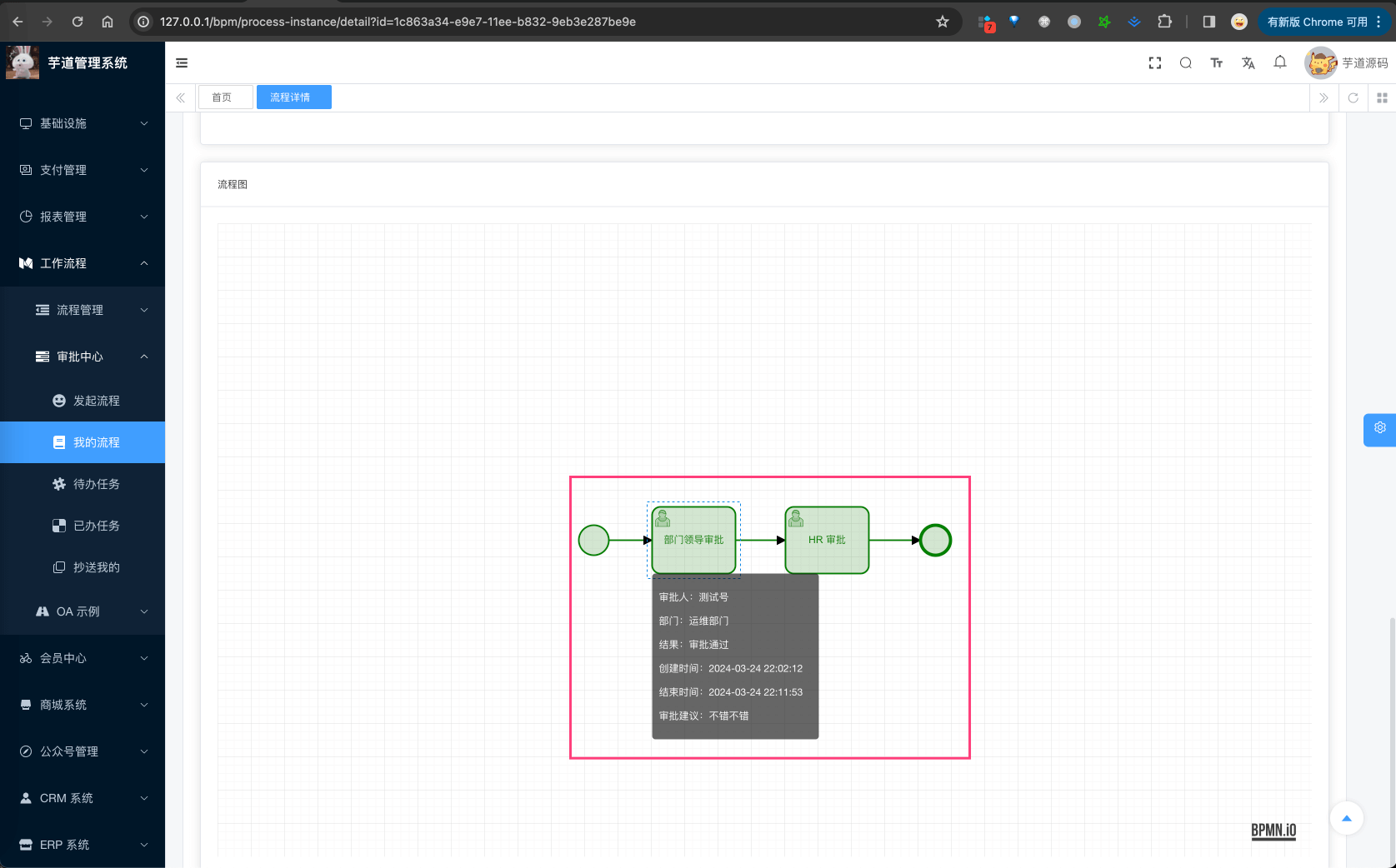

② BPMN 预览，支持高亮，由 ProcessViewer.vue 实现。

流程预览

它是直接基于 bpmn-js 拓展，没有基于 bpmn-process-designer。

下面，我们将详细讲解 BPMN 流程设计器的各个配置项：任务（表单）、任务（审批人）、多实例（会签配置）、执行监听器、任务监听器等等。

1.3 任务（表单）

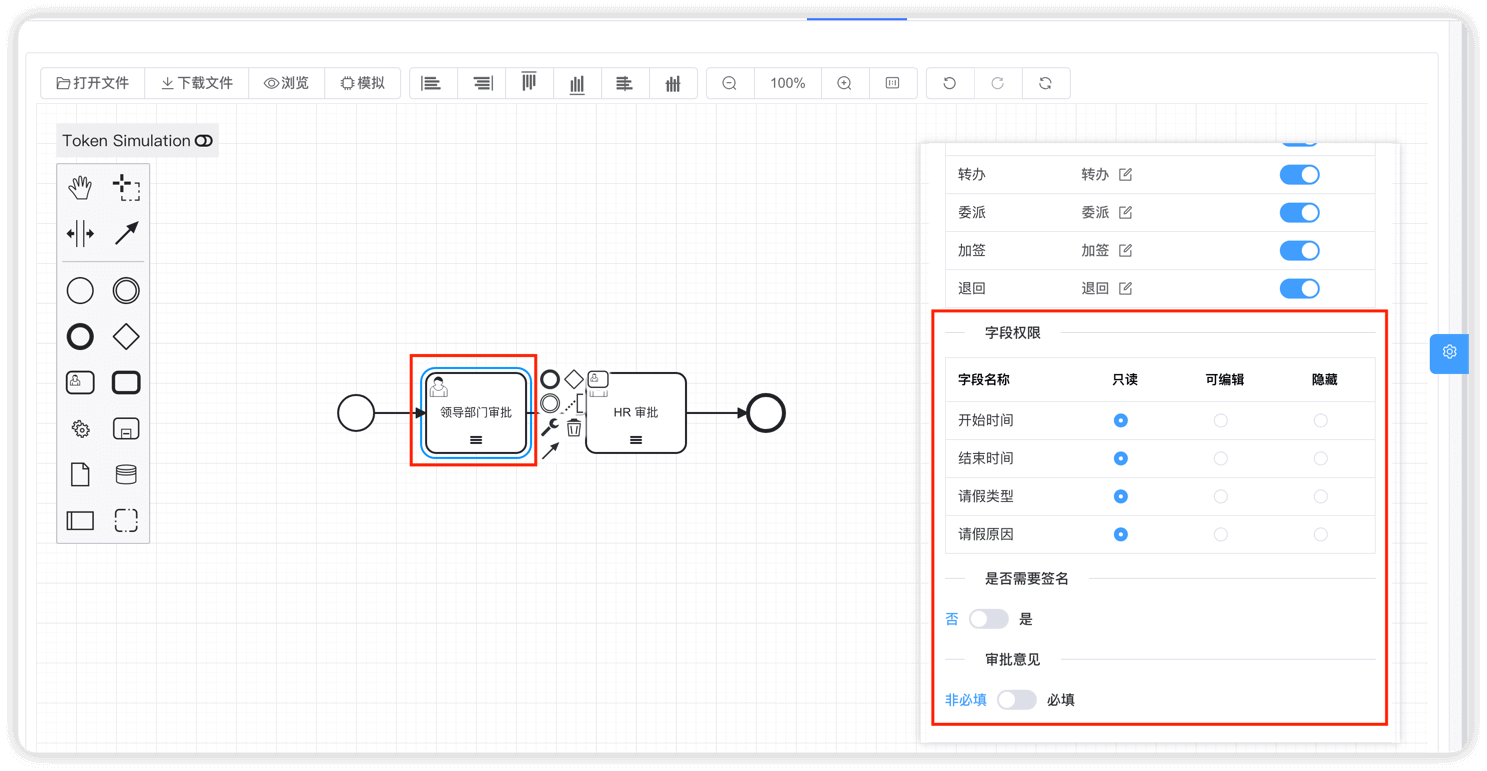

1.3.1 表单配置

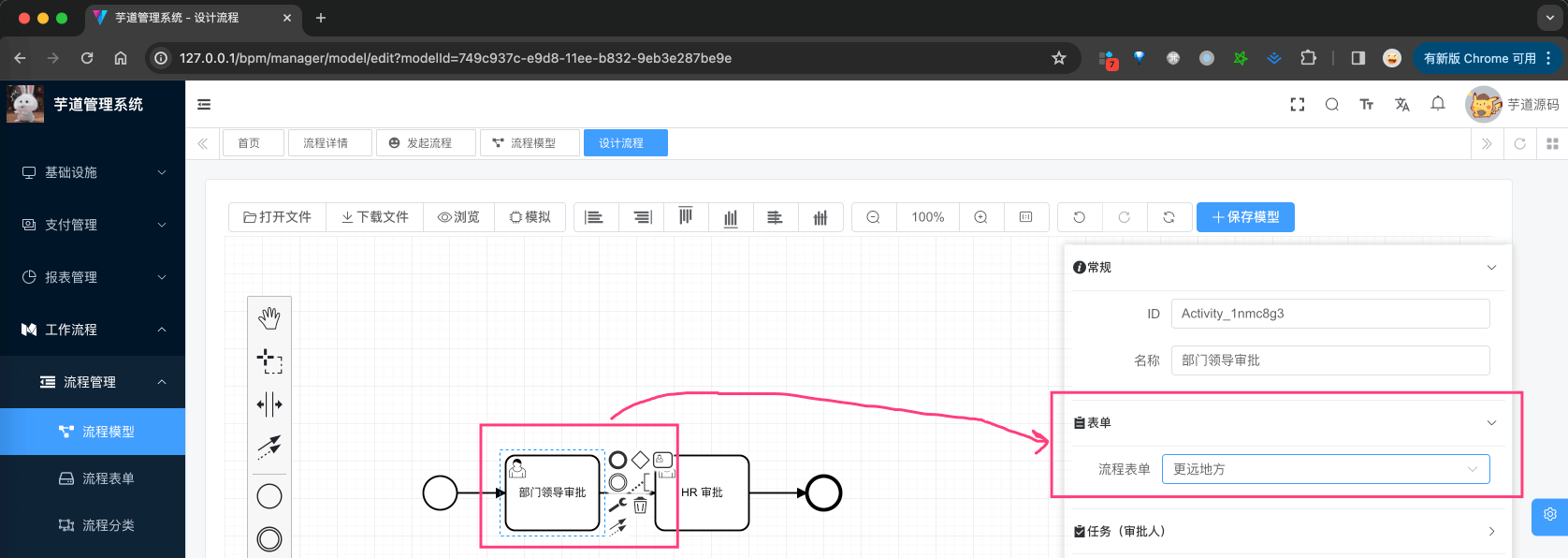

每个任务节点，有个 [表单] 配置项，用于配置任务审批时，补充填写表单信息。如下图所示：


拓展知识：

① 问题：配置的表单，最终是怎么存储的？

回答：在 BPMN 的 UserTask 节点上，有个 formKey 属性，用于存储表单的 key，这里我们就存了【流程表单】的编号。

② 问题：为什么只支持【流程表单】，不支持【业务表单】呢？

回答：【业务表单】暂时没想到比较优雅的二次修改方案，因为它属于业务系统，无法在审批通过时，一起进行提交。

③ 问题：表单设计器，怎么使用远程数据？

回答：参见 https://docs.qq.com/doc/DZlNIVkZSTlVJVEd2 文档。

1.3.2 表单效果

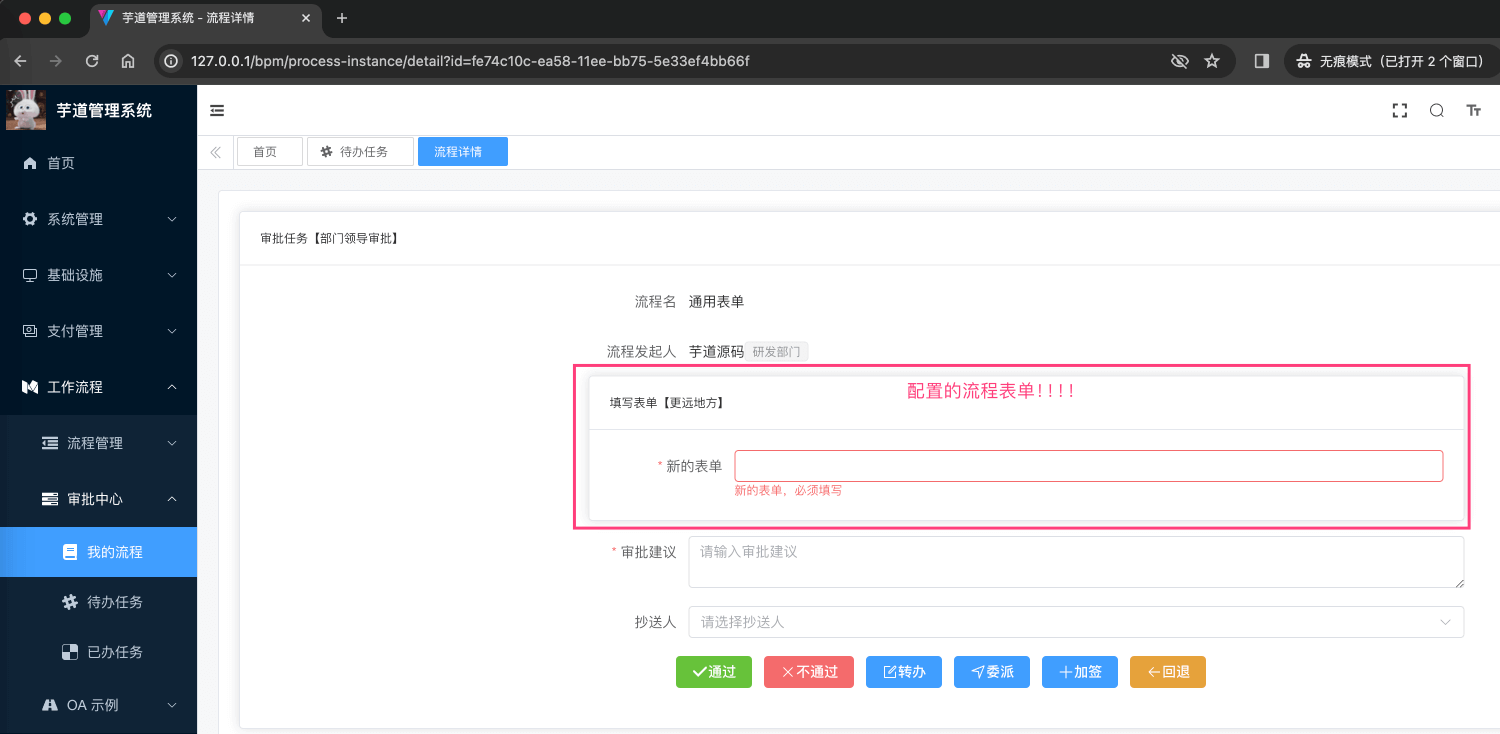

在审批任务通过时，需要额外填写表单信息，如下图所示：

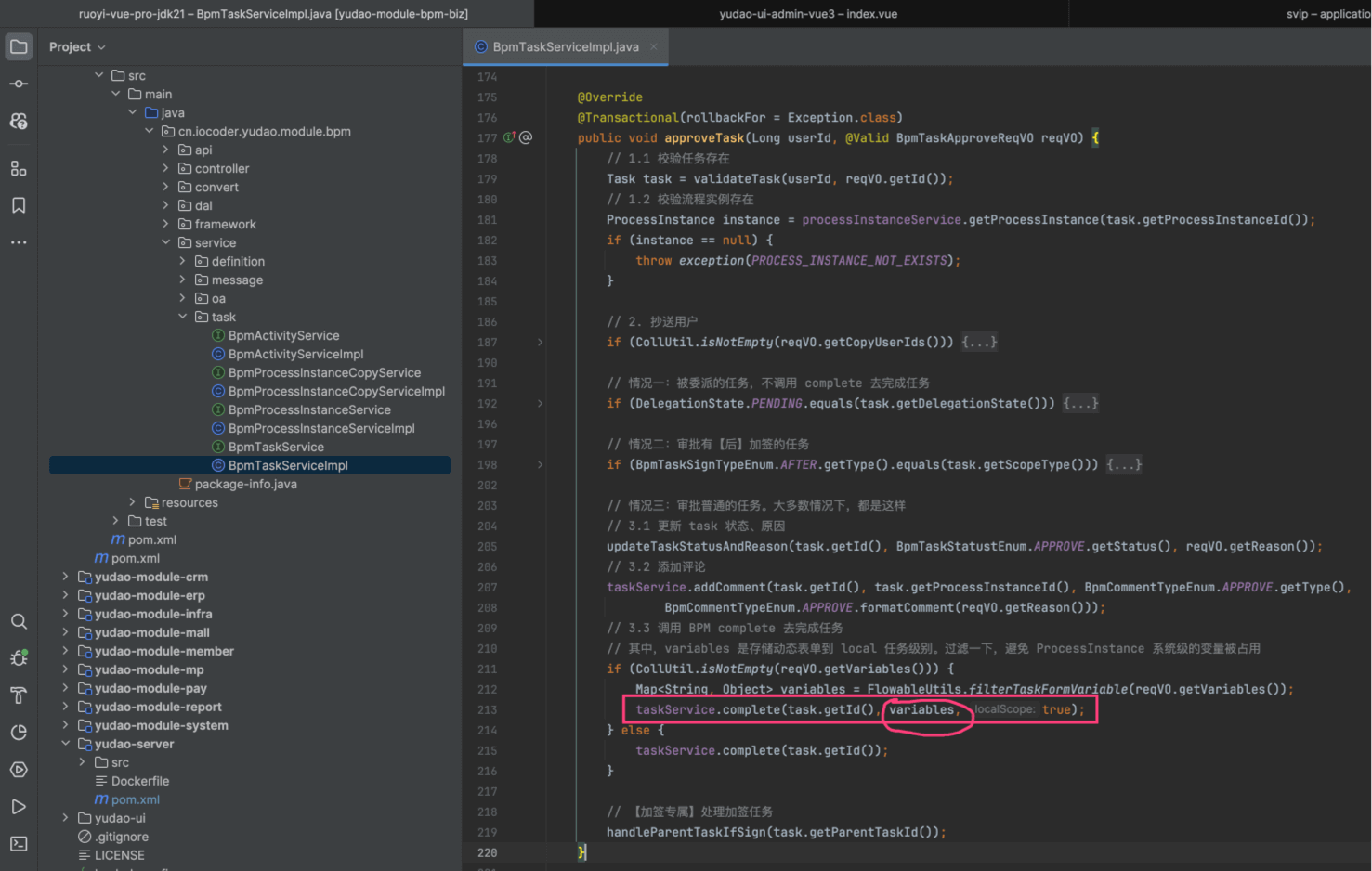

填写的表单数据，会存储到 Flowable 任务的 variables 中，如下图所示：

流程设计器的表单数据

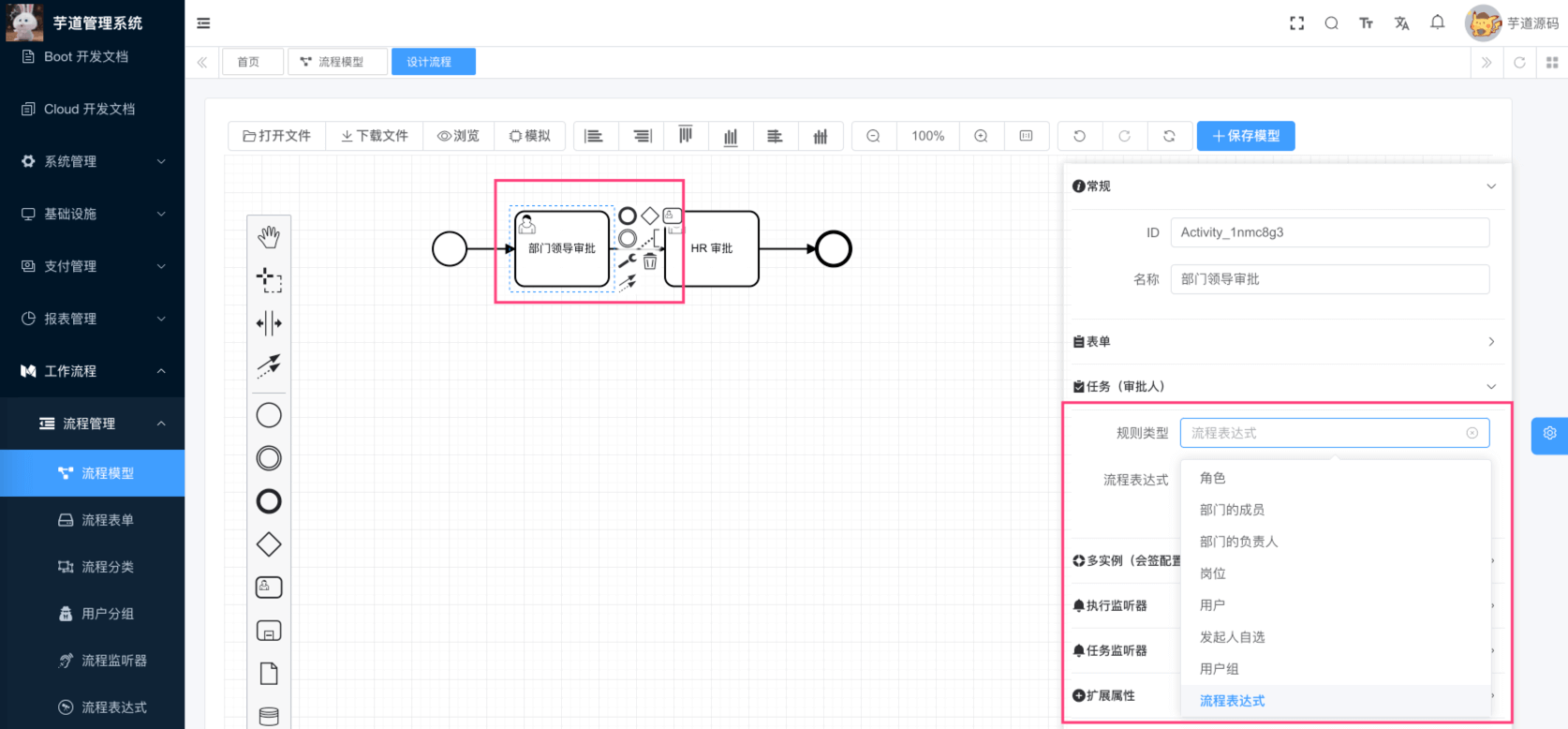

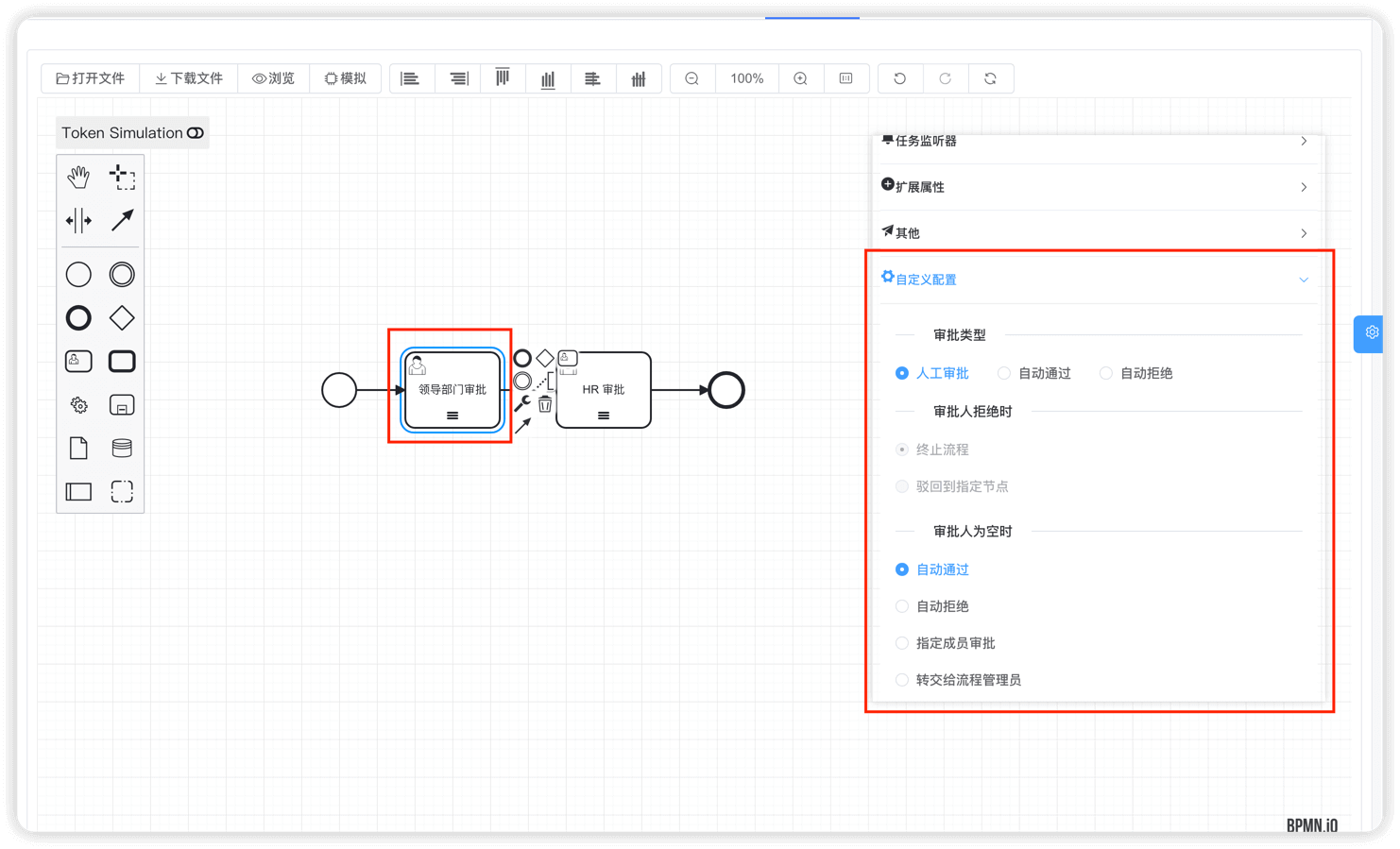

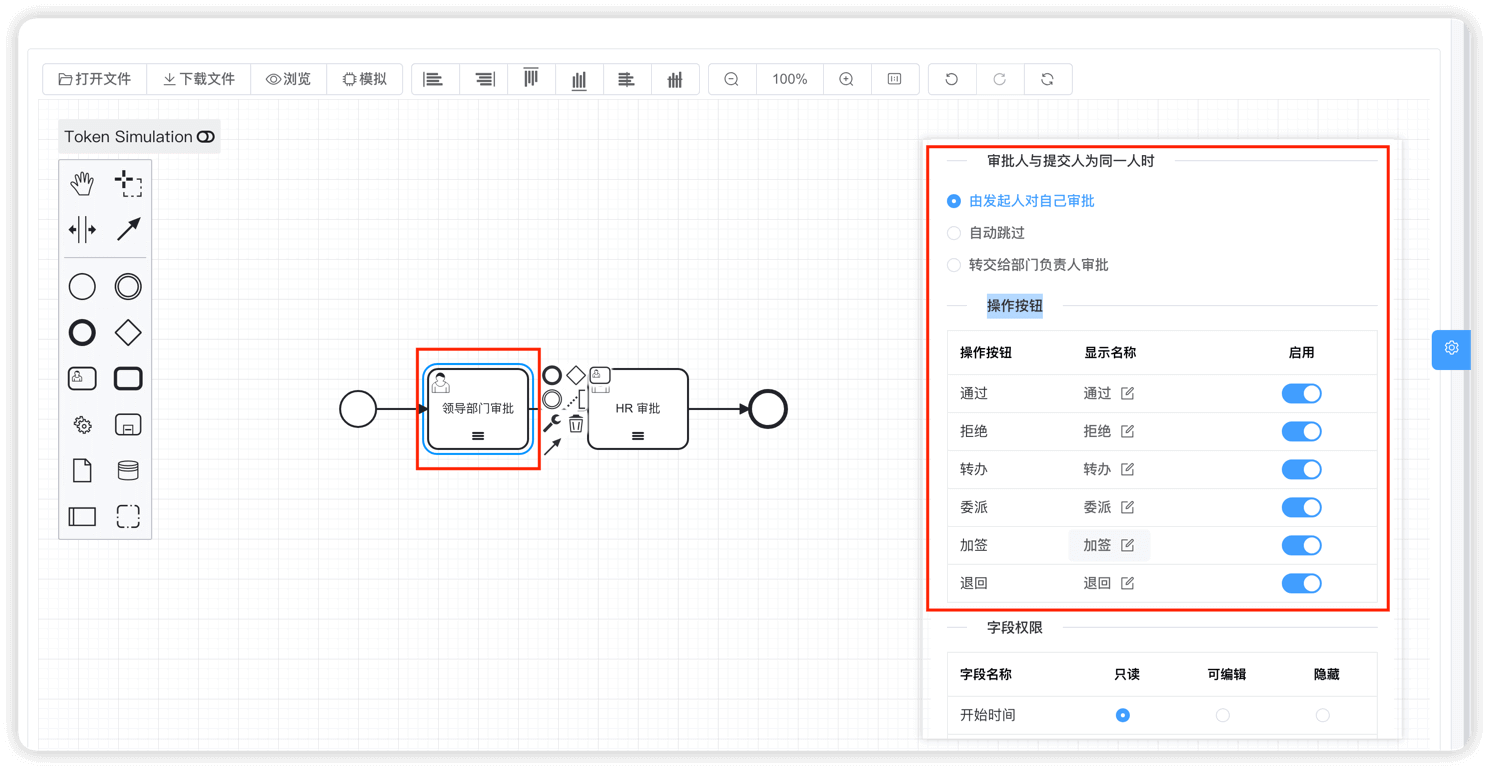

1.4 任务（审批人）


详细见 《选择审批人、发起人自选》 文档。

1.5 多实例（会签配置）

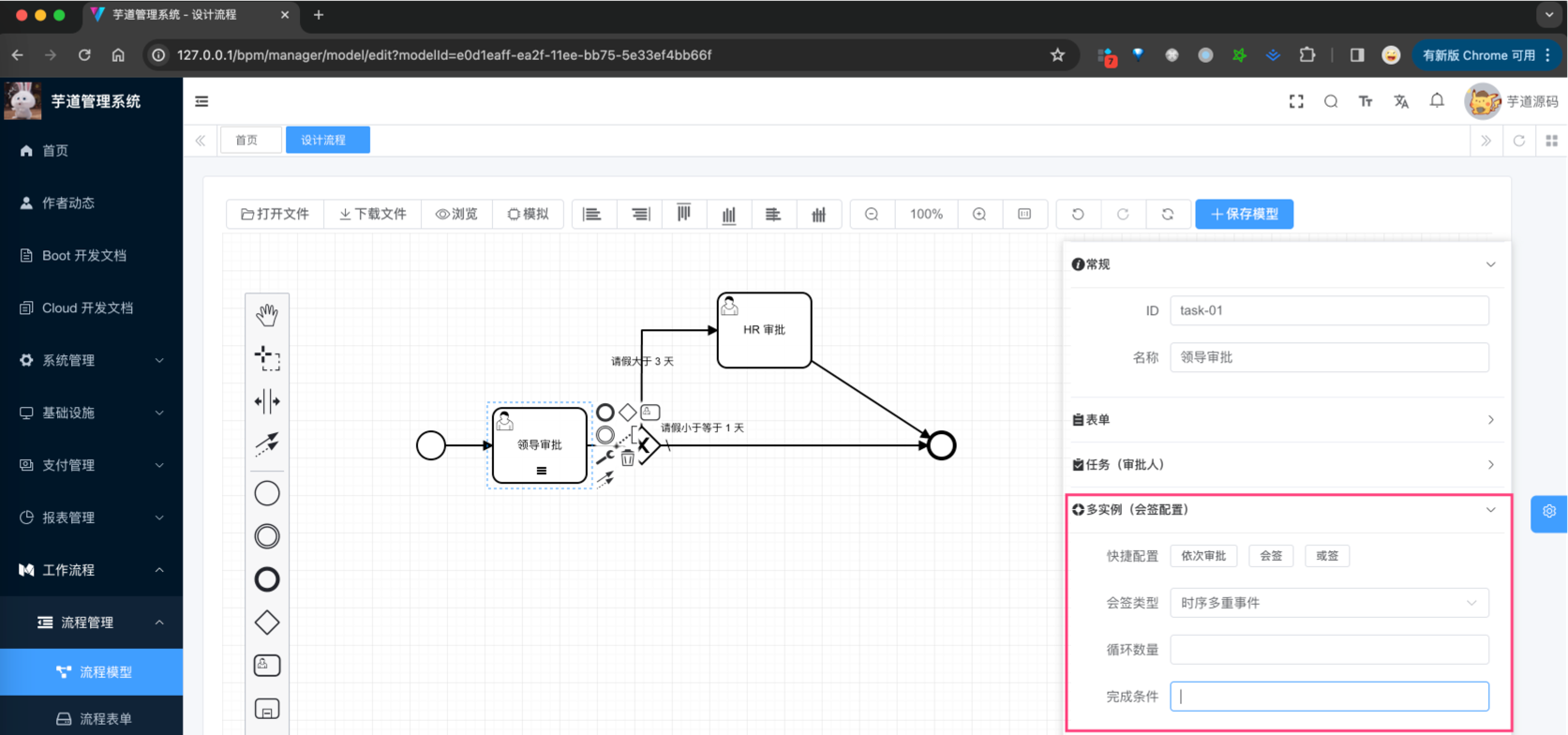

流程设计器的会签配置

详细见 《会签、或签、依次审批》 文档。

1.6 执行监听器

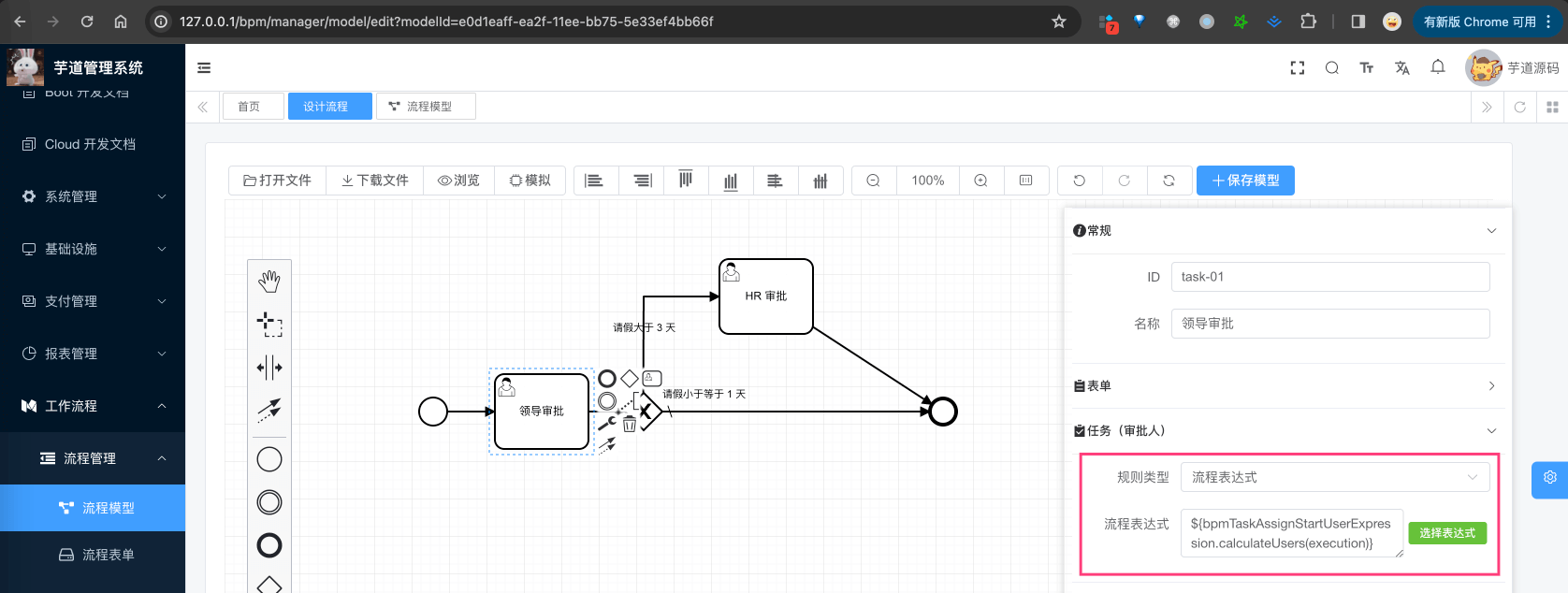

BpmTaskAssignStartUserExpressionConfig

详细见 《执行监听器、任务监听器》 文档。

1.7 任务监听器

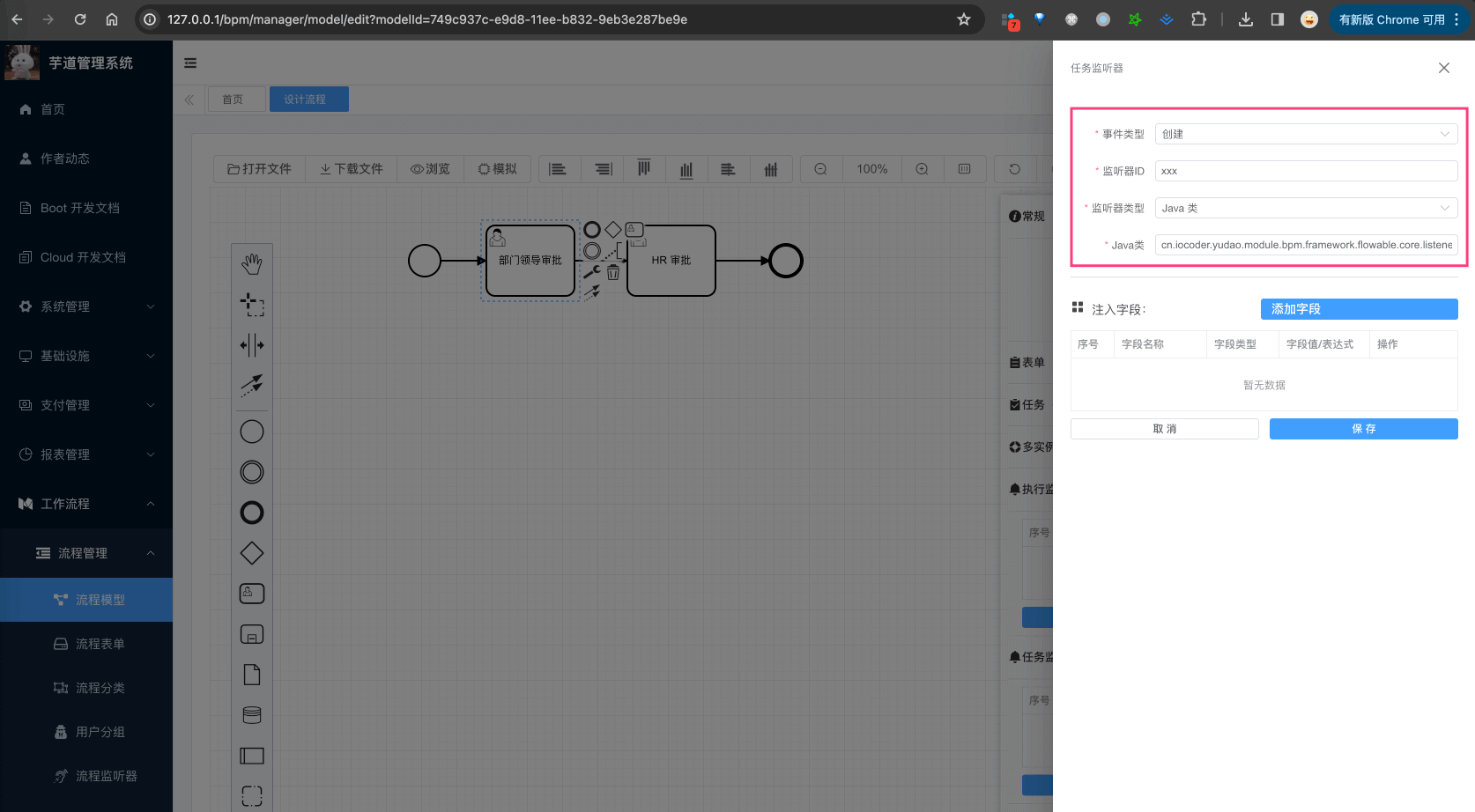

配置监听器

详细见 《执行监听器、任务监听器》 文档。

2. 流程定义

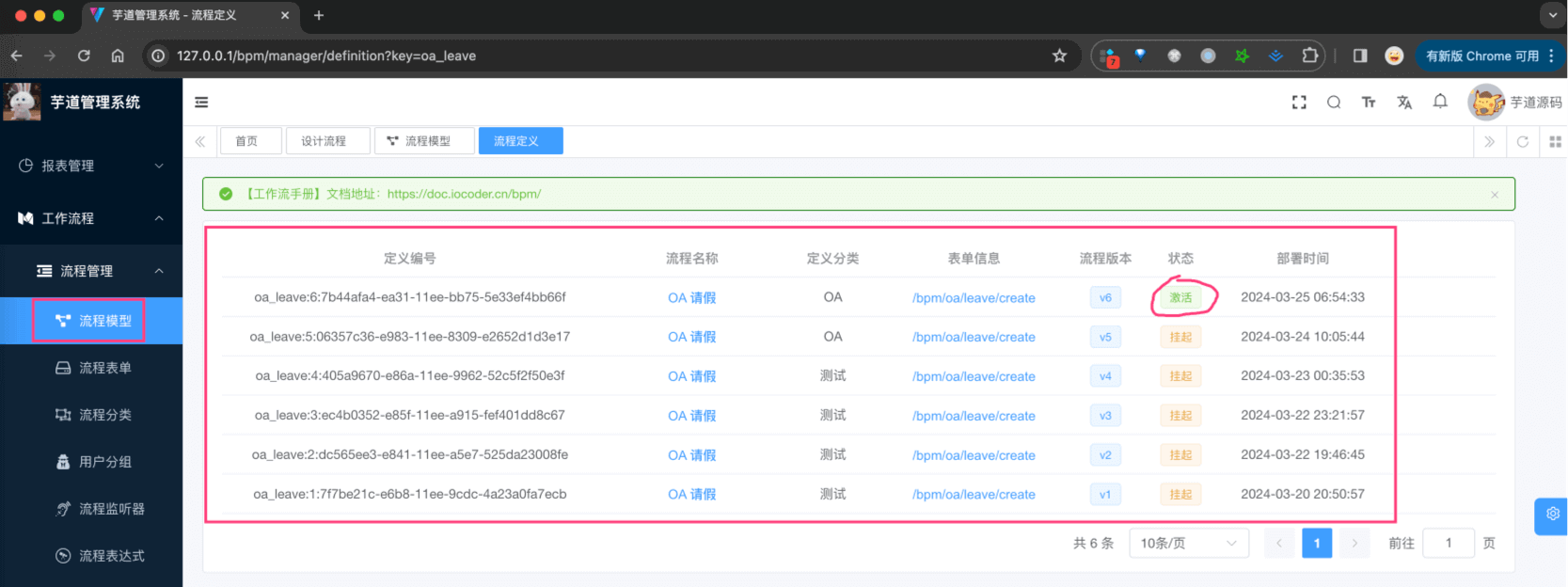

流程模型在部署后，会创建一个新版本的流程定义，并挂起老版本的流程定义。最终，我们点击某个流程模型的「流程定义」按钮，可以看到它对应的流程定义，如下图所示：

流程定义

2.1 表结构

① 流程定义表，由 Flowable 提供的 ACT_RE_PROCDEF 表实现，如下所示：

字段 类型 主键 说明 备注
ID_ NVARCHAR2(64) Y 主键
REV_ INTEGER N 数据版本号
CATEGORY_ NVARCHAR2(255) N 流程定义分类 读取 xml 文件中程的 targetNamespace 值
NAME_ NVARCHAR2(255) N 流程定义的名称 读取流程文件中 process元素的 name 属性
KEY_ NVARCHAR2(255) N 流程定义key 读取流程文件中 process 元素的 id 属性
VERSION_ INTEGER N 版本
DEPLOYMENT_ID_ NVARCHAR2(64) N 部署ID 流程定义对应的部署数据 ID
RESOURCE_NAME_ NVARCHAR2(2000) N bpmn文件名称 一般为流程文件的相对路径
DGRM_RESOURCE_NAME_ VARCHAR2(4000) N 流程定义对应的流程图资源名称
DESCRIPTION_ NVARCHAR2(2000) N 说明
HAS_START_FORM_KEY_ NUMBER(1) N 是否存在开始节点formKey start 节点是否存在 formKey：0-否，1-是
HAS_GRAPHICAL_NOTATION_ NUMBER(1) N
SUSPENSION_STATE_ INTEGER N 流程定义状态 1-激活、2中止
TENANT_ID_ NVARCHAR2(255) N
ENGINE_VERSION_ NVARCHAR2(255) N 引擎版本

② 由于 ACT_RE_PROCDEF 表没有类似 ACT_RE_MODEL 有 META_INFO_ 字段，所以我们额外创建了一个 BPM 流程定义的信息表，用于存储流程定义的额外信息。如下所示：

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `bpm_process_definition_info` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `process_definition_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '流程定义的编号',
  `model_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '流程模型的编号',
  `icon` varchar(512) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '图标',
  `description` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '描述',
  `form_type` tinyint NOT NULL COMMENT '表单类型',
  `form_id` bigint DEFAULT NULL COMMENT '表单编号',
  `form_conf` varchar(1000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '表单的配置',
  `form_fields` varchar(5000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '表单项的数组',
  `form_custom_create_path` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '自定义表单的提交路径',
  `form_custom_view_path` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '自定义表单的查看路径',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=246 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='BPM 流程定义的信息表';

本质上，就是把 ACT_RE_MODEL 的 META_INFO_ 字段存储到 bpm_process_definition_info 表中。

因此，最终每次流程模型在部署时，会往 Flowable 插入一条 ACT_RE_PROCDEF 记录，也会往 bpm_process_definition_info 表中插入一条记录。

2.2 流程定义列表（可发起流程）

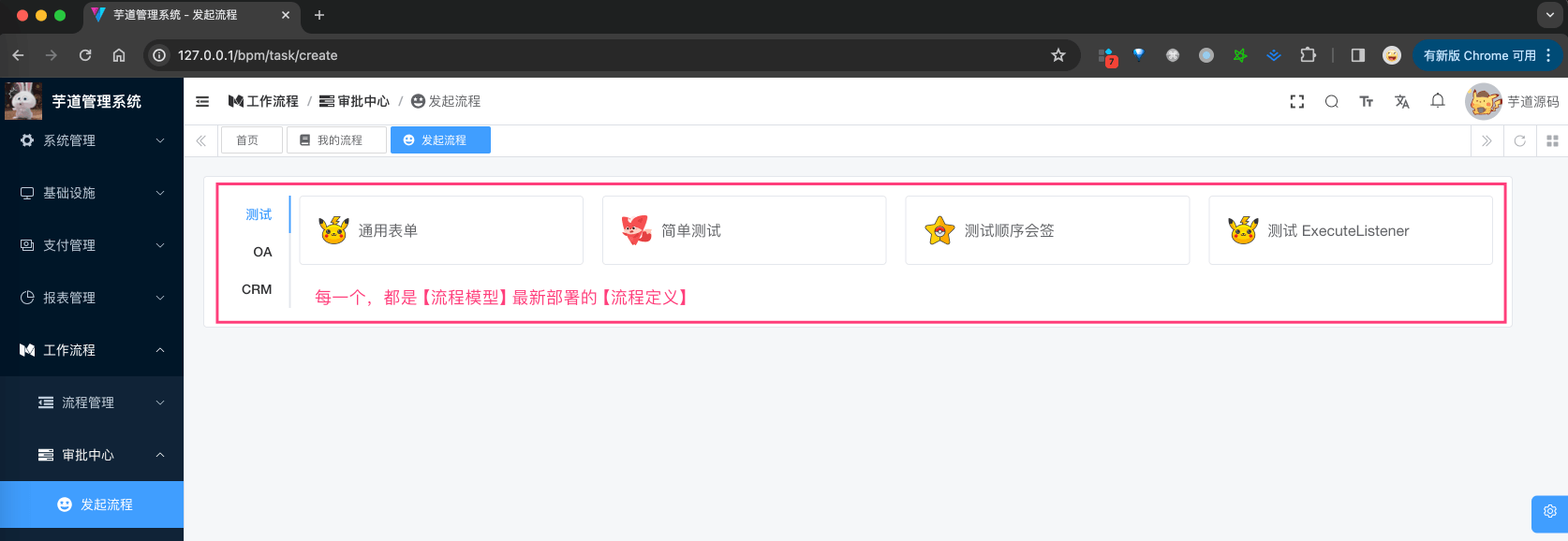

注意！一个流程模型，有且仅有一个【激活】状态的流程定义。最终，用户发起流程时，选择的是【激活】状态的流程定义。如下图所示：

激活的流程定义
