执行监听器、任务监听器

1. 执行监听器

执行监听器（execution listener），可以在流程执行中发生特定的事件时，执行外部 Java 代码或计算表达式。可以被捕获的事件有：

• 流程实例的启动和结束
• 流程执行转移
• 活动的启动和结束
• 网关的启动和结束
• 中间事件的启动和结束
• 启动事件的结束，和结束事件的启动

总结来说，可以监听的事件只有 start 开始、end 结束。

我们可以在 BPMN 设计流程图时，给某个节点添加执行监听器，监听器可以是 Java 类、表达式、委托表达式。如下图所示：

这三种监听器怎么使用呢？我们逐个来看看。

1.1 Java 类监听器

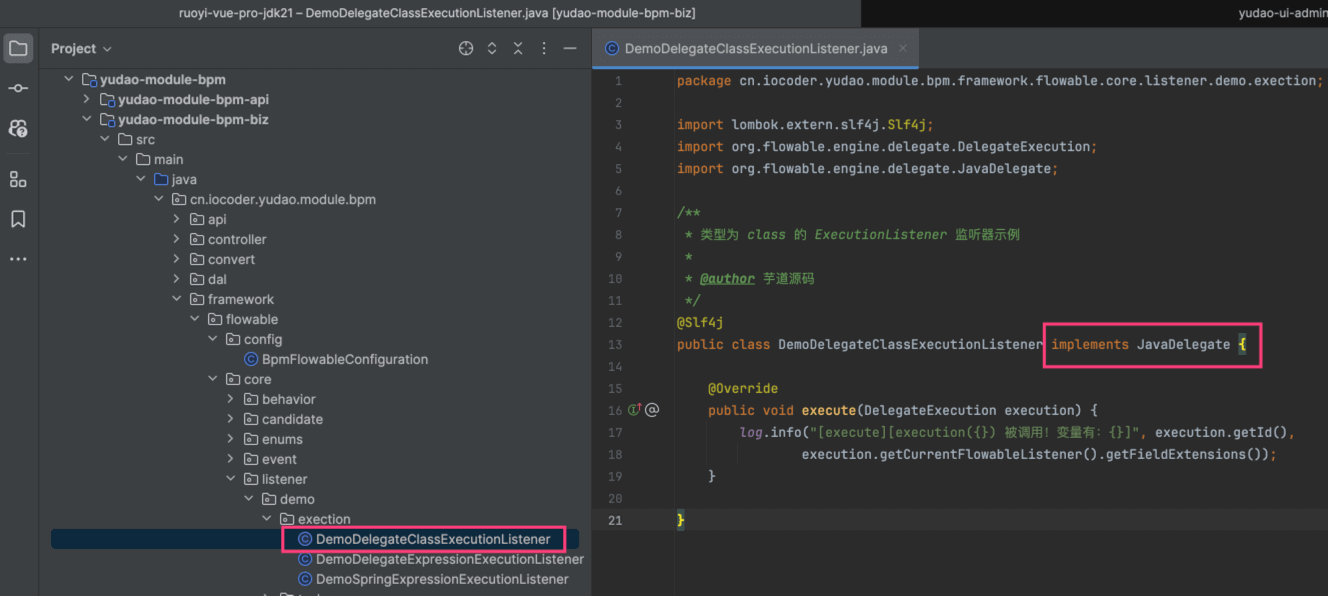

① 新建一个 DemoDelegateClassExecutionListener 类，需要实现 org.flowable.engine.delegate.JavaDelegate 接口，如下图所示：

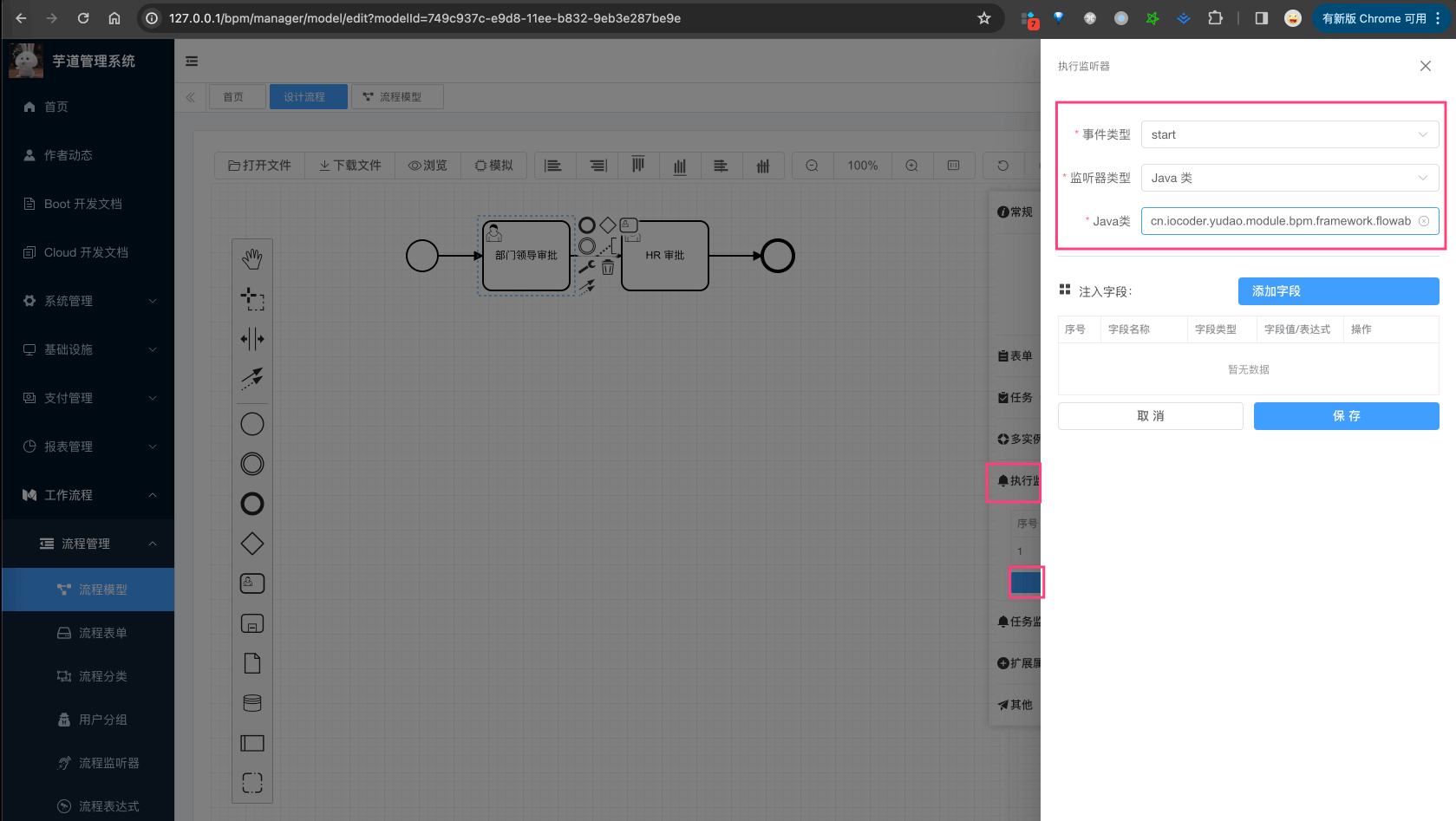

② 在 BPMN 流程图中，配置 Java 类监听器，如下图所示：

注意，图中填写的是 cn.iocoder.yudao.module.bpm.framework.flowable.core.listener.demo.exection.DemoDelegateClassExecutionListener 全路径。

1.2 委托表达式监听器

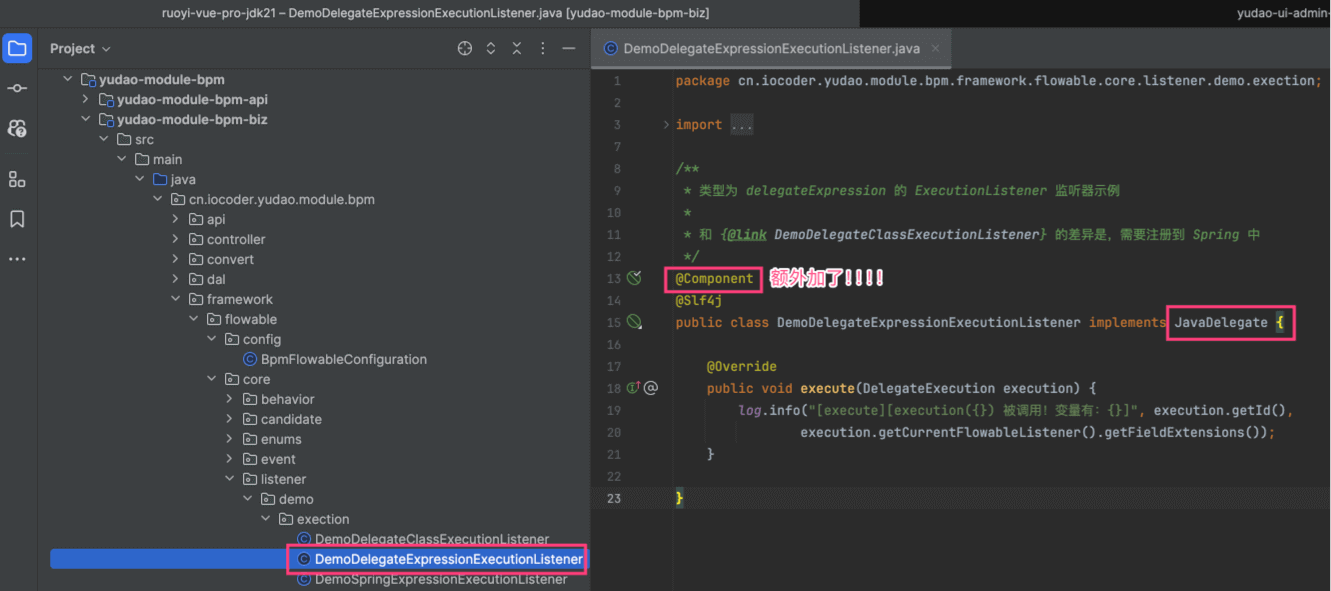

① 新建一个 DemoDelegateExpressionExecutionListener 类，也需要实现 org.flowable.engine.delegate.JavaDelegate 接口，如下图所示：

并且，需要声明成 Spring Bean！本质上，“委托表达式”是“Java 类”的特例，和 Spring 做了集成。

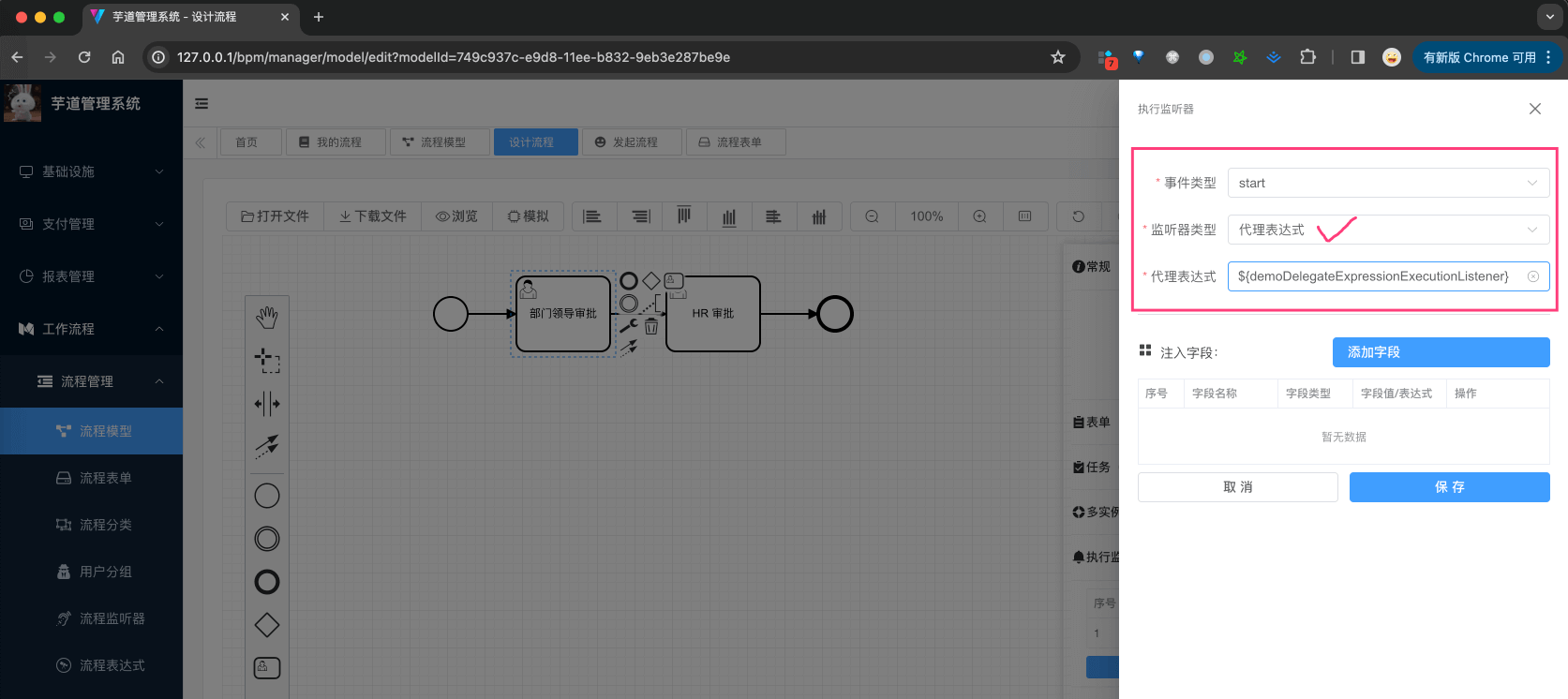

② 在 BPMN 流程图中，配置委托表达式监听器，如下图所示：

注意，图中填写的是 ${demoDelegateExpressionExecutionListener}，这个是 Spring Bean 的名称。

1.3 Spring 表达式监听器

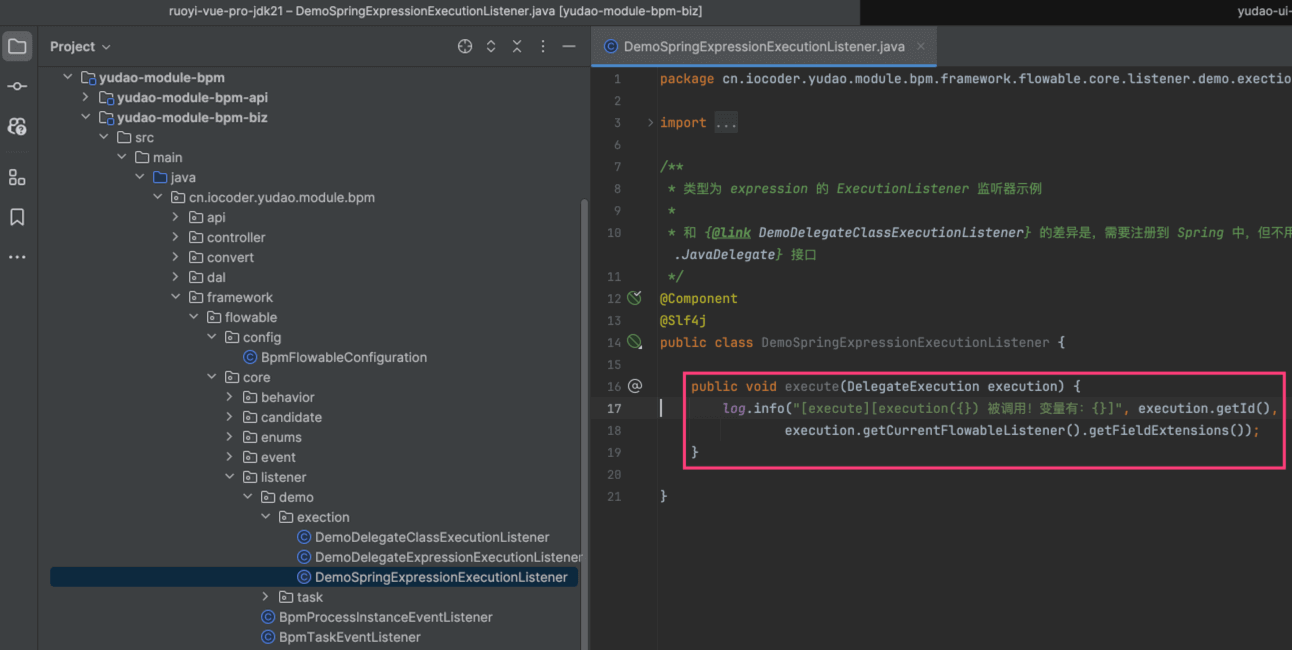

① 新建一个 DemoSpringExpressionExecutionListener 类，只需要声明成 Spring Bean，如下图所示：

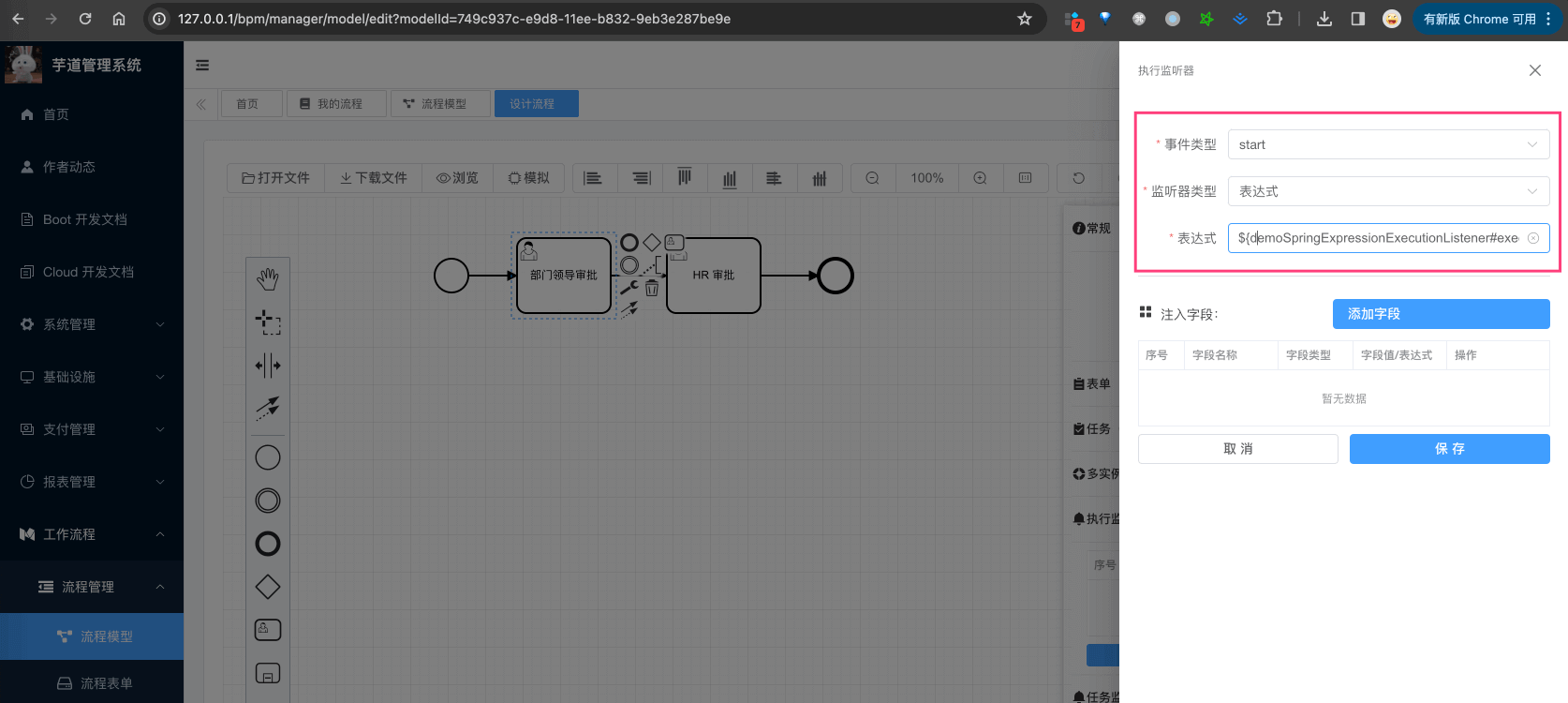

② 在 BPMN 流程图中，配置 Spring 表达式监听器，如下图所示：

注意，图中填写的是 ${demoSpringExpressionExecutionListener.execute(execution)}，这个就是通过 Spring EL 表达式，实现对某个 Bean 的某个方法的调用。

2. 任务监听器

任务监听器（task listener），用于在特定的任务相关事件发生时，执行自定义的 Java 逻辑或表达式。

相比执行器来说，它只能监听 UserTask 用户任务，但是事件有 create 创建、assignment 指派、complete 完成、delete 删除、update 更新、timeout 超时。

我们可以在 BPMN 设计流程图时，给某个节点添加任务监听器，监听器可以是 Java 类、表达式、委托表达式。如下图所示：

2.1 Java 类监听器

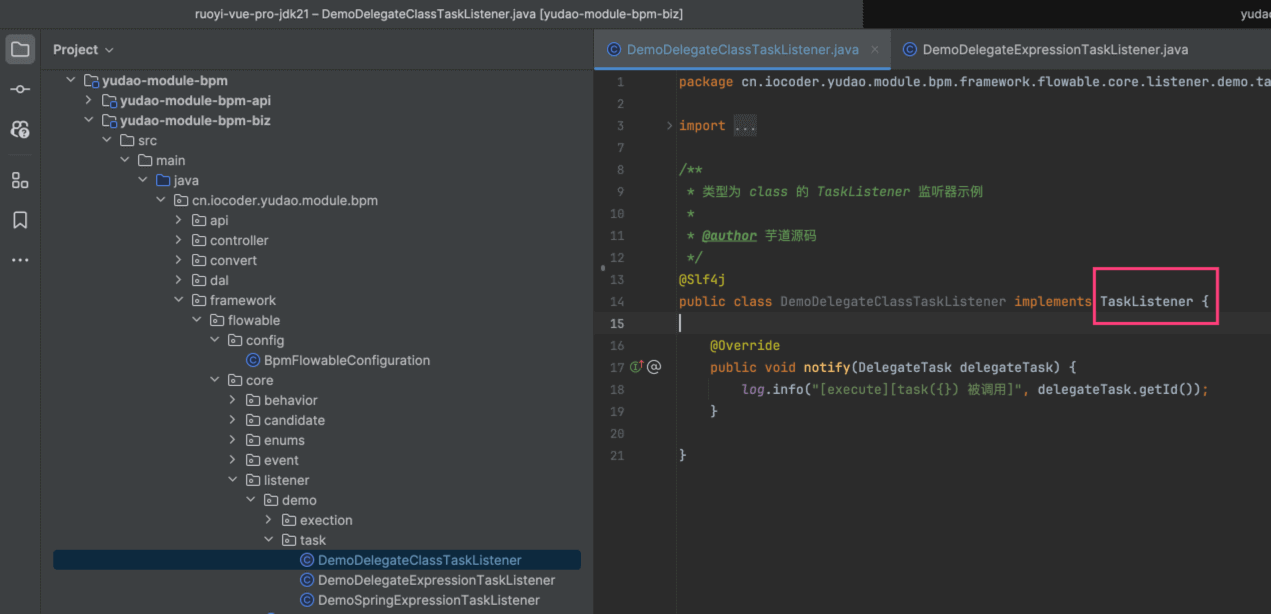

① 新建一个 DemoDelegateClassTaskListener 类，需要实现 org.flowable.engine.delegate.TaskListener 接口，如下图所示：

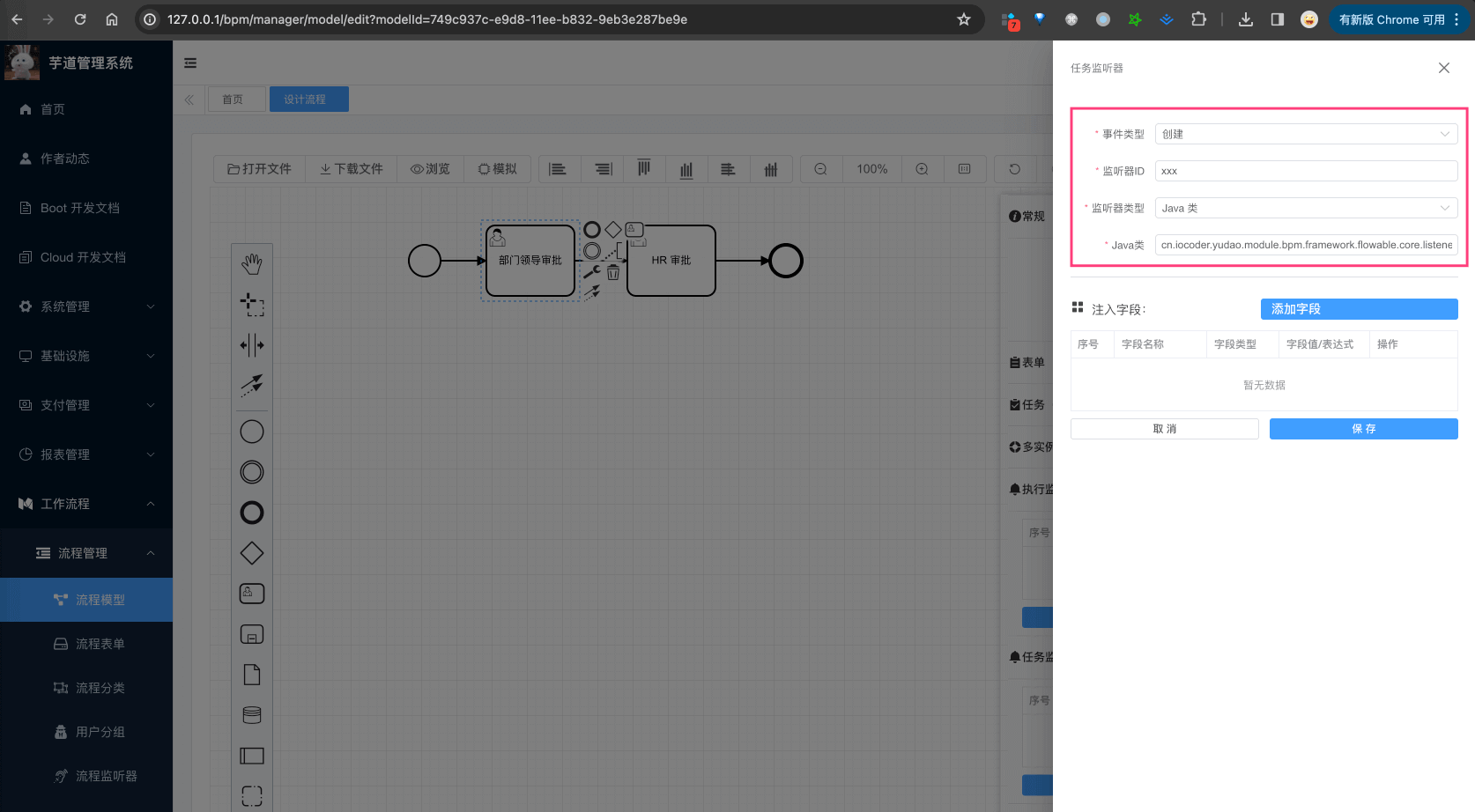

② 在 BPMN 流程图中，配置 Java 类监听器，如下图所示：

注意，图中填写的是 cn.iocoder.yudao.module.bpm.framework.flowable.core.listener.demo.task.DemoDelegateClassTaskListener 全路径。

2.2 委托表达式监听器

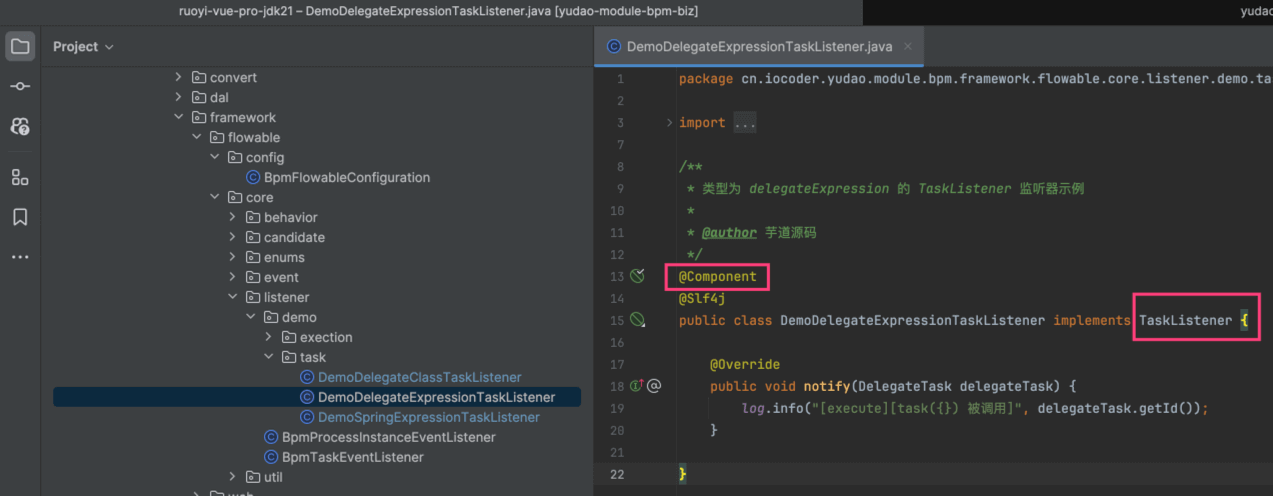

① 新建一个 DemoDelegateExpressionTaskListener 类，也需要实现 org.flowable.engine.delegate.TaskListener 接口，如下图所示：

并且，需要声明成 Spring Bean！本质上，“委托表达式”是“Java 类”的特例，和 Spring 做了集成。

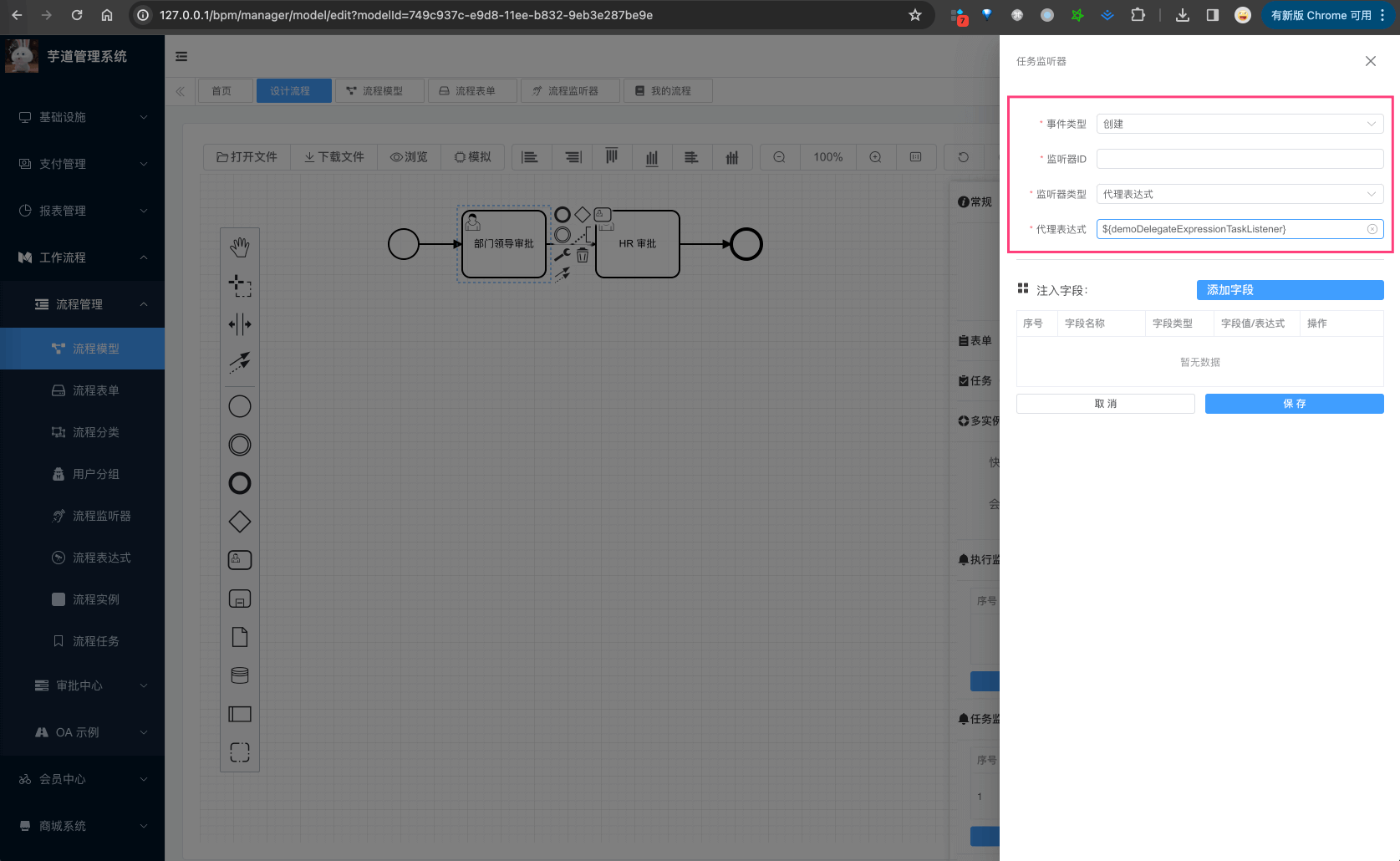

② 在 BPMN 流程图中，配置委托表达式监听器，如下图所示：

注意，图中填写的是 ${demoDelegateExpressionTaskListener}，这个是 Spring Bean 的名称。

2.3 Spring 表达式监听器

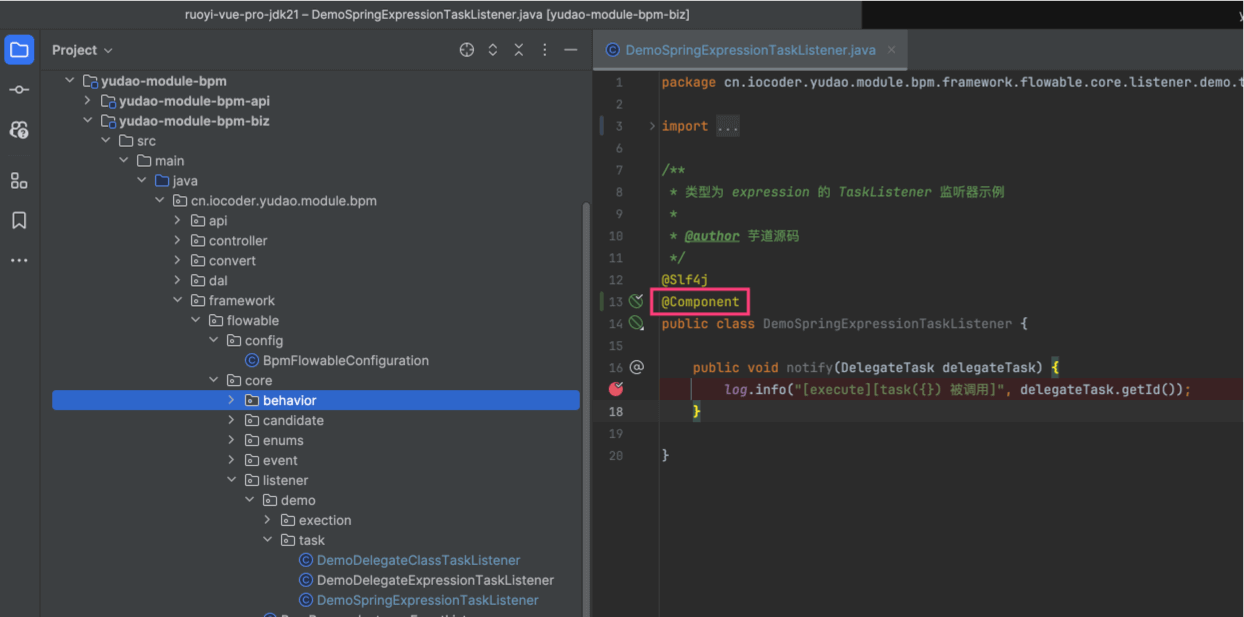

① 新建一个 DemoSpringExpressionTaskListener 类，只需要声明成 Spring Bean，如下图所示：

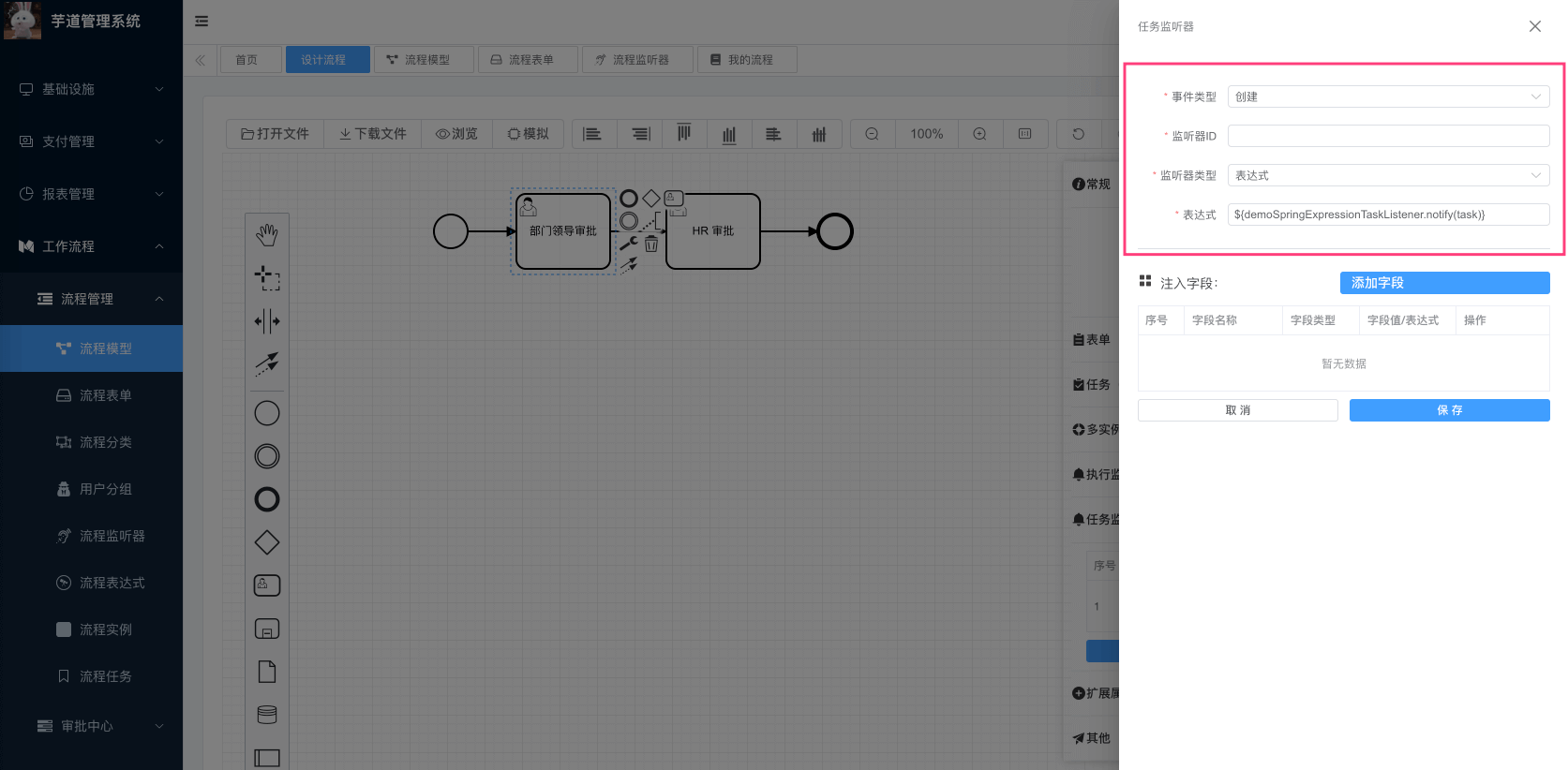

② 在 BPMN 流程图中，配置 Spring 表达式监听器，如下图所示：

注意，图中填写的是 ${demoSpringExpressionTaskListener.notify(task)}，这个就是通过 Spring EL 表达式，实现对某个 Bean 的某个方法的调用。

3. 流程监听器的模版

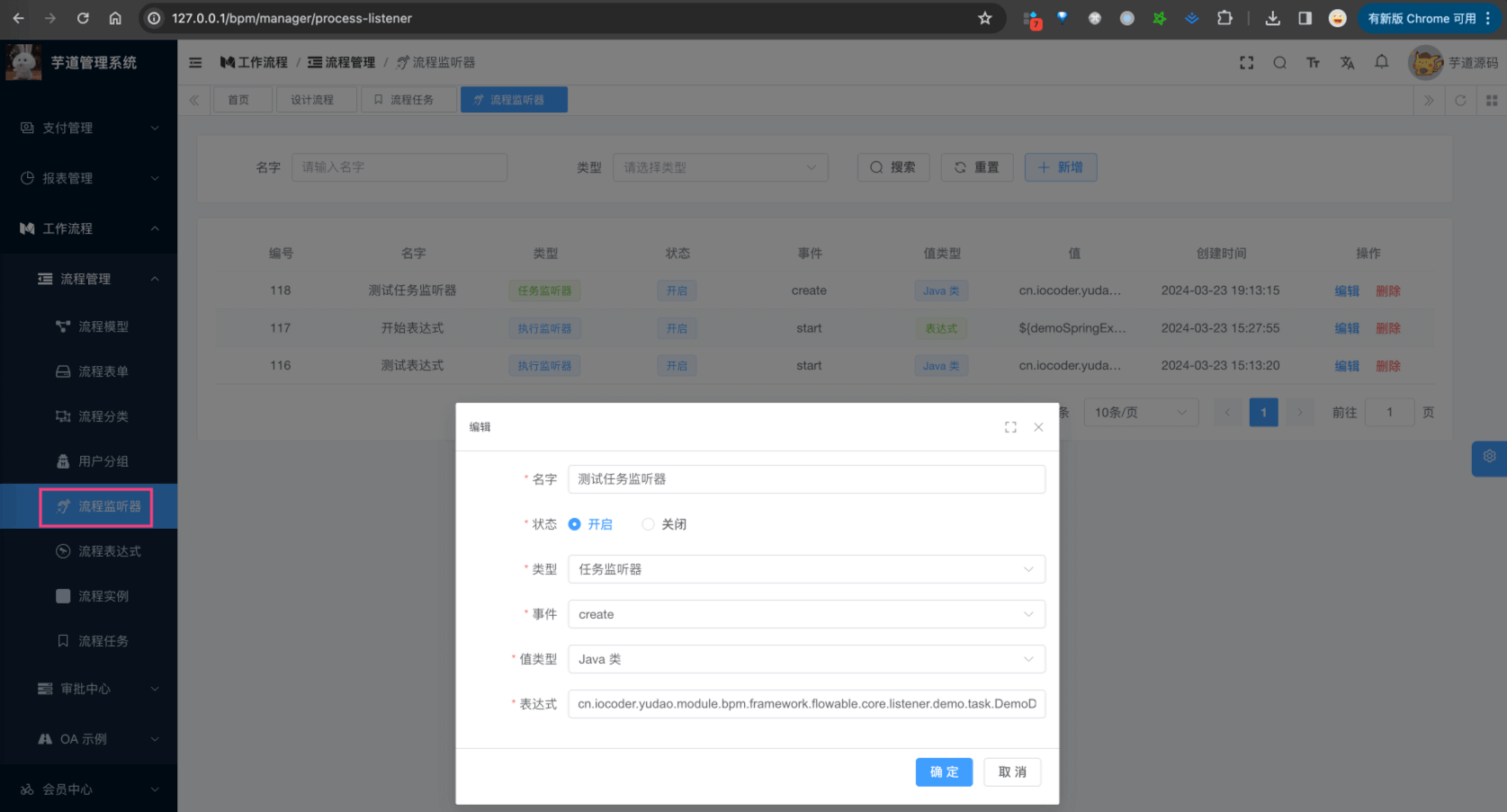

在 [工作流程 -> 流程管理 -> 流程监控器] 菜单，可以配置执行监听器、任务监听器的模版。如下图所示：

• 前端，对应 views/bpm/processListener/index.vue 提供界面
• 后端，对应 BpmProcessListenerController 提供接口

3.1 使用场景

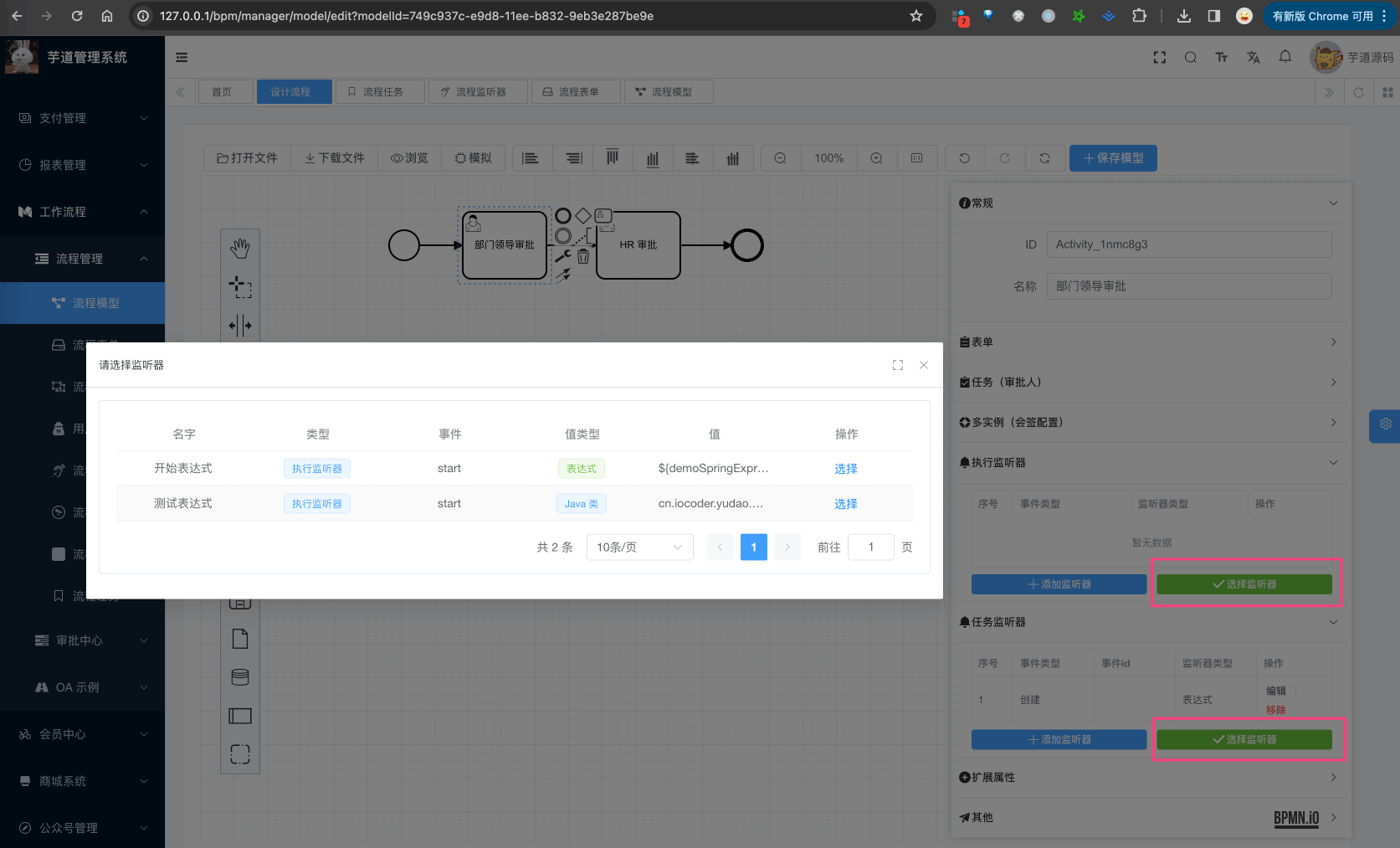

当我们在 BPMN 流程图中，配置监听器时，可以选择模版，而不需要每次都填写监听器信息。如下图所示：

3.2 表结构

流程监听器表，是我们自己定义的 bpm_process_listener 表，结构如下：

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `bpm_process_listener` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `name` varchar(30) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '监听器名字',

  `type` varchar(255) COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '监听器类型',

  `status` tinyint NOT NULL COMMENT '监听器状态',

  `event` varchar(30) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '监听事件',

  `value_type` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '监听器值类型',
  `value` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '监听器值',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=119 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='BPM 流程监听器表';

① type 字段，表示监听器类型，可以是 execution 执行监听器、task 任务监听器。

② event 字段，表示监听事件，可以是执行监听器的 start 开始、end 结束，或者任务监听器的 create 创建、assignment 指派、complete 完成、delete 删除、update 更新、timeout 超时。

③ value_type 字段，表示监听器值类型，可以是 class Java 类、expression 表达式、delegateExpression 委托表达式。

value 字段，表示监听器值，可以是 Java 类的全路径、表达式、委托表达式。
