流程表达式

1. 流程表达式

Flowable 使用 UEL 进行表达式解析。UEL 代表 Unified Expression Language ，是 EE6 规范的一部分。例如说：

• 在 《会签、或签、依次审批》 看到的 ${ nrOfCompletedInstances >= nrOfInstances }、${ nrOfCompletedInstances == 1 } 等，就是 UEL 表达式
• 在 《审批接入（流程表单）》 看到的流转条件 ${day > 3}，也是 UEL 表达式

那么，具体怎么定义 UEL 表达式呢？我们逐个来看看。

1.1 BpmTaskAssignStartUserExpression

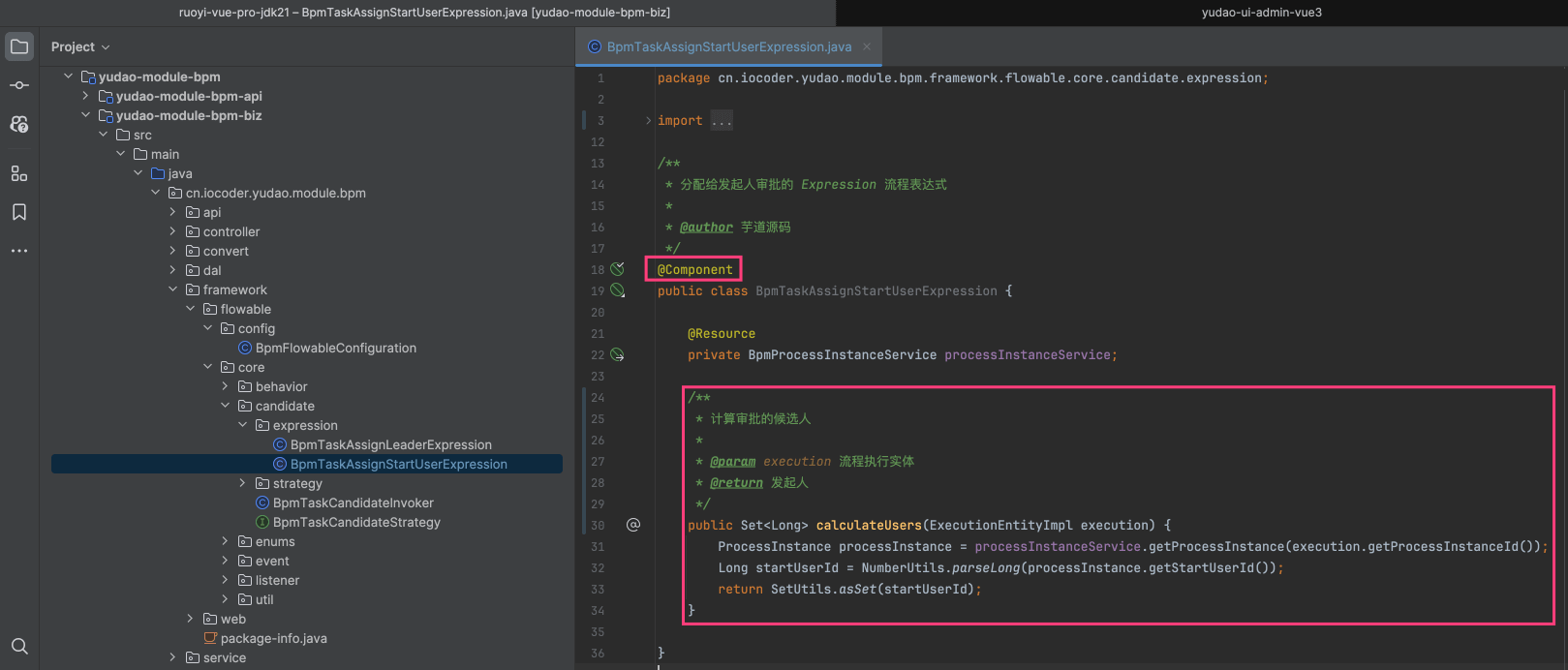

BpmTaskAssignStartUserExpression ，分配给发起人审批的 Expression 流程表达式，需要声明成 Spring Bean，代码如下：

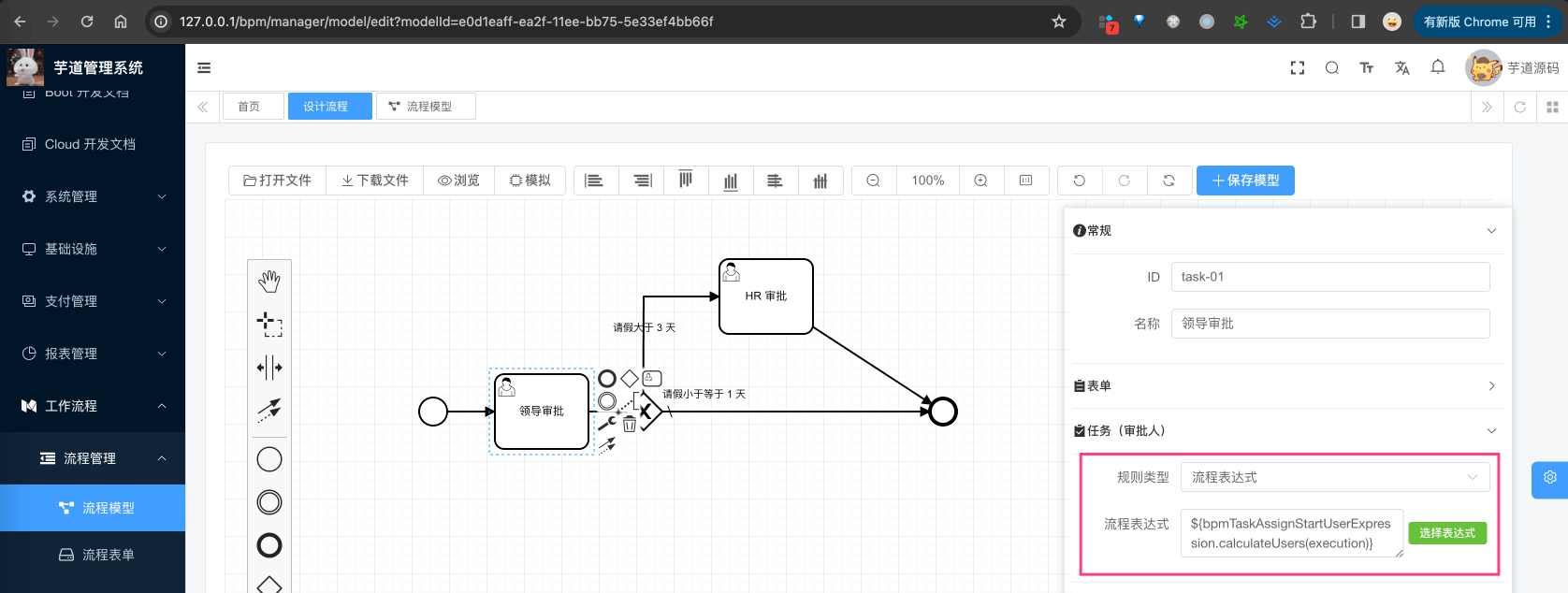

使用时，可以在 BPMN 流程图中，配置表达式 ${bpmTaskAssignStartUserExpression.calculateUsers(execution)} ，如下图所示：

这样，该任务节点的审批人，就会被分配给发起人。

1.2 BpmTaskAssignLeaderExpression

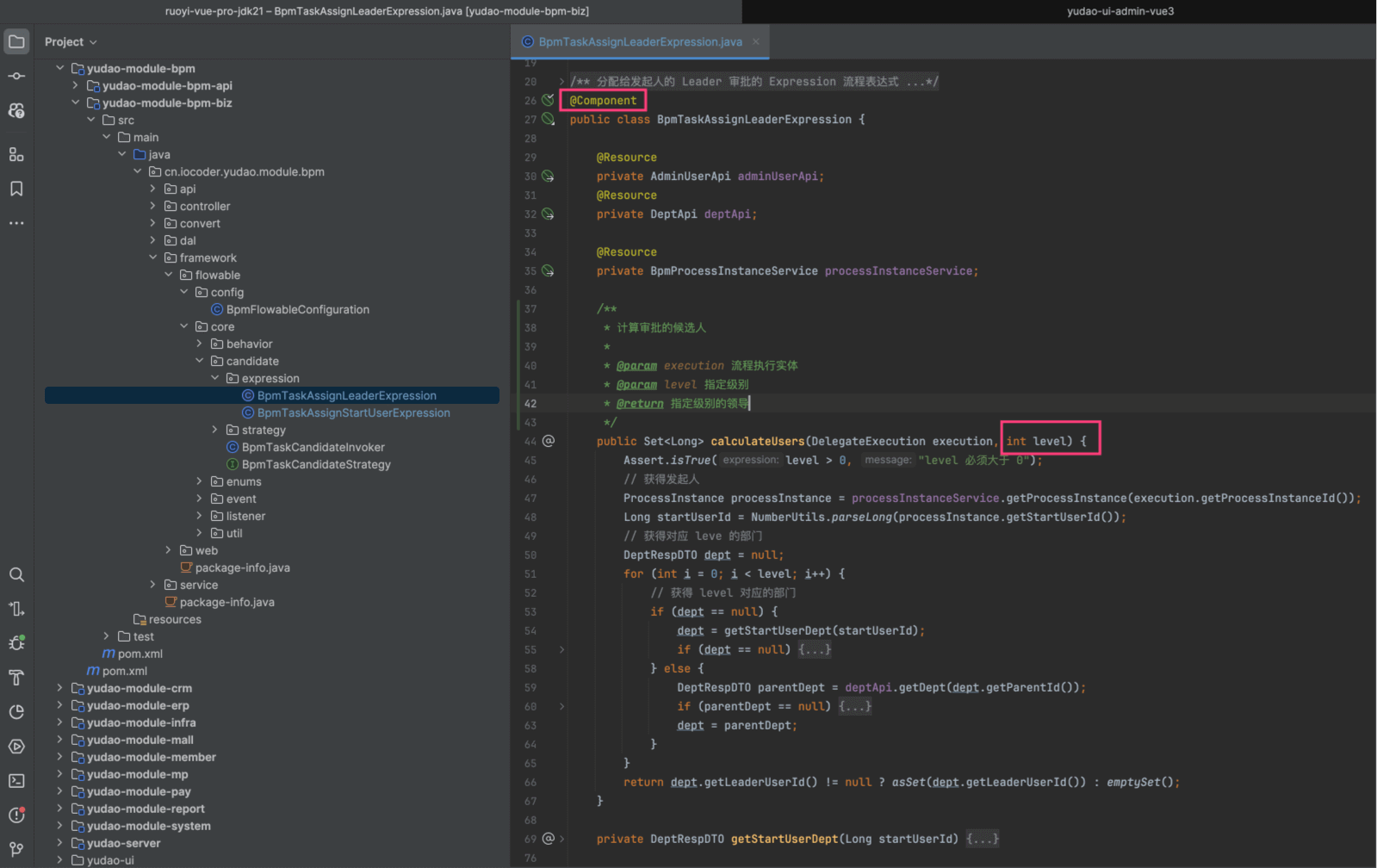

BpmTaskAssignLeaderExpression ，分配给发起人的指定 level 级别 Leader 审批的 Expression 流程表达式，需要声明成 Spring Bean，代码如下：

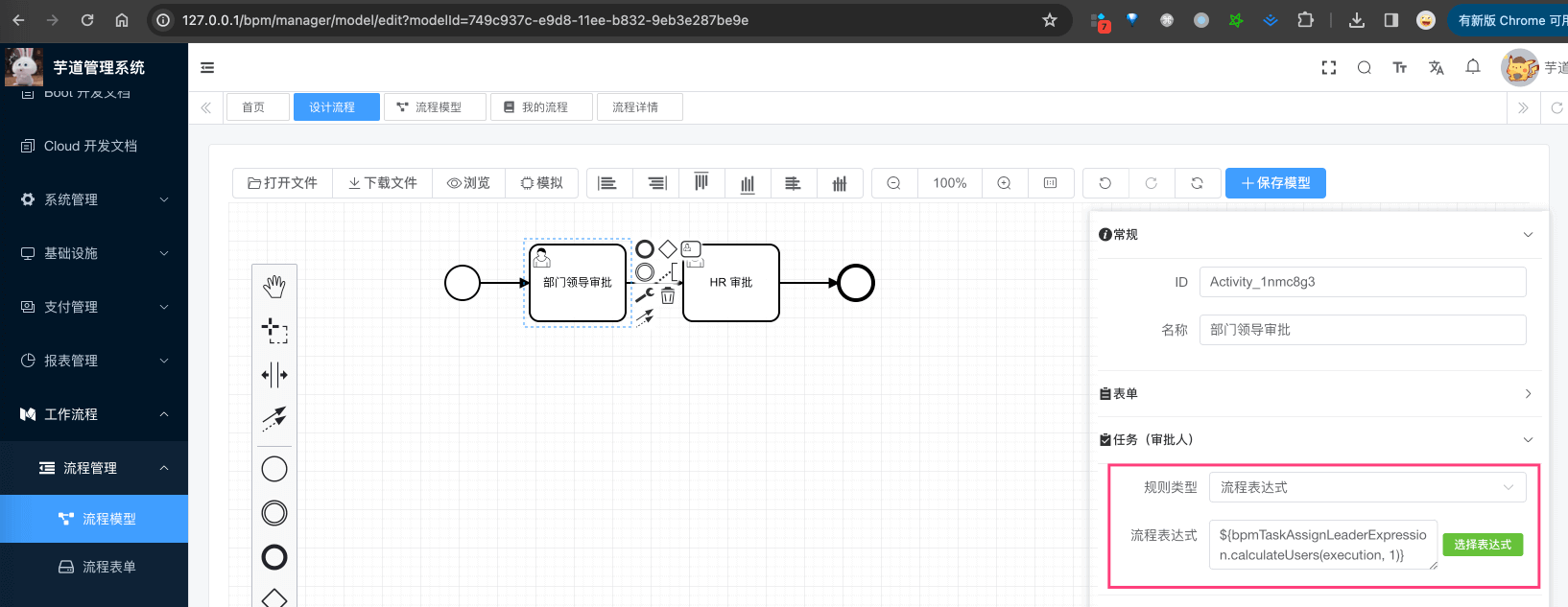

使用时，可以在 BPMN 流程图中，配置表达式 ${bpmTaskAssignLeaderExpression.calculateUsers(execution, 1)} 表示一级领导，如下图所示：

这样，该任务节点的审批人，就会被分配给发起人的一级领导。

如果想要分配给二级领导，可以使用 ${bpmTaskAssignLeaderExpression.calculateUsers(execution, 2)}。也就是说，level 参数，表示领导的级别。

2. 流程表达式的模版

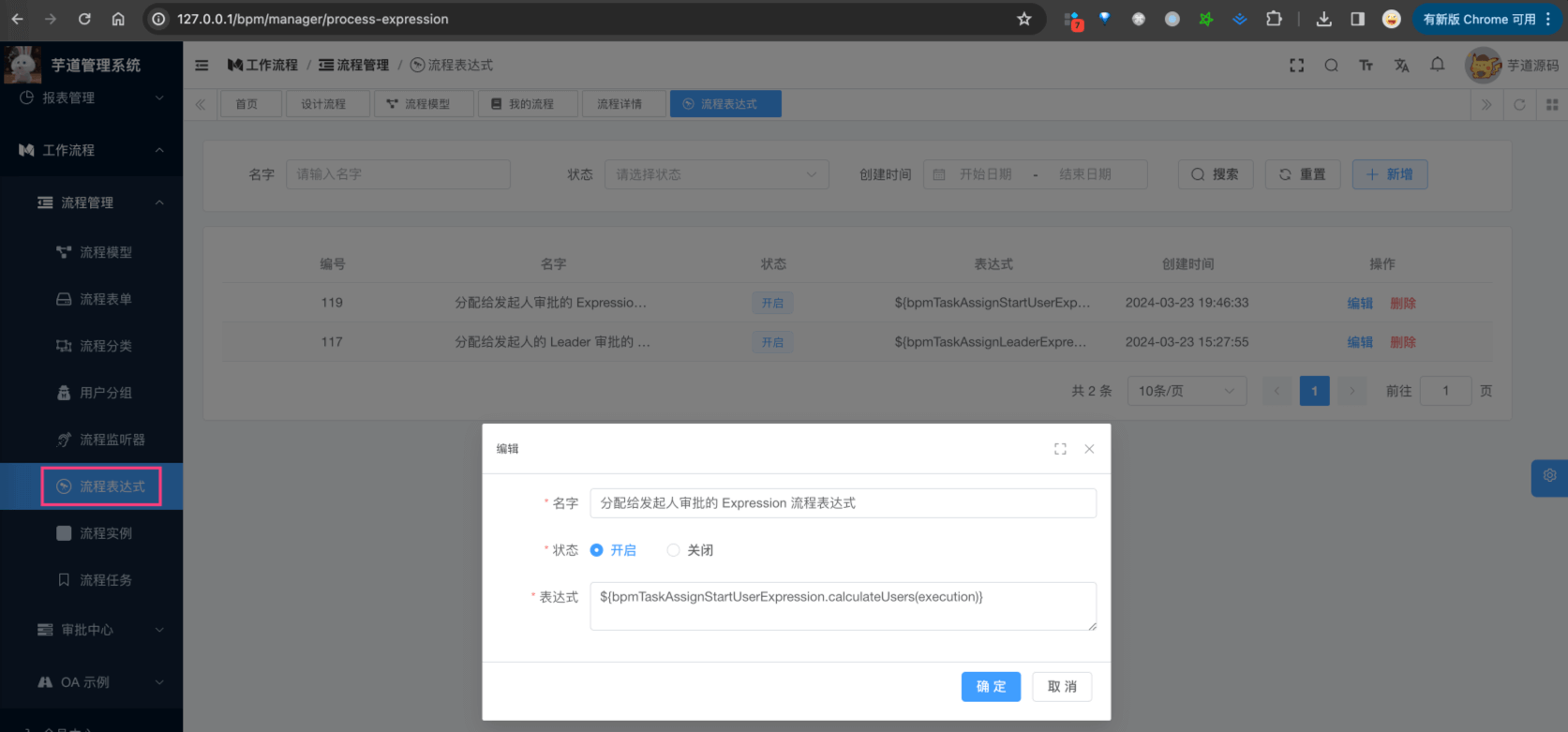

在 [工作流程 -> 流程管理 -> 流程表达式] 菜单，可以配置执行表达式的模版。如下图所示：

• 前端，对应 views/bpm/processExpression/index.vue 提供界面
• 后端，对应 BpmProcessExpressionController 提供接口

2.1 使用场景

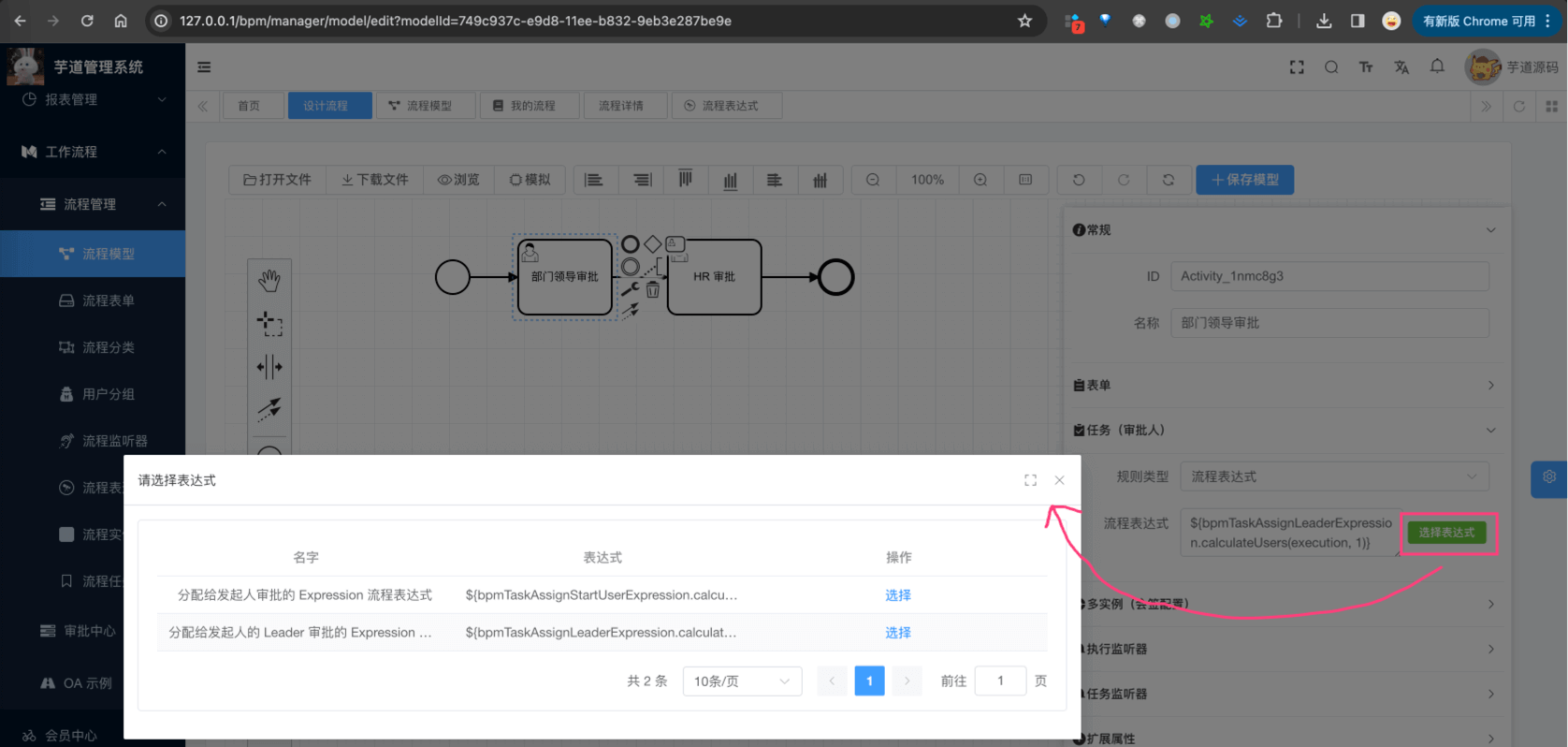

当我们在 BPMN 流程图中，配置表达式时，可以选择模版，而不需要每次都填写表达式信息。如下图所示：

2.2 表结构

流程表达式表，是我们自己定义的 bpm_process_expression 表，结构如下：

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `bpm_process_expression` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `name` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '表达式名字',
  `status` tinyint NOT NULL COMMENT '表达式状态',

  `expression` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '表达式',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=120 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='BPM 流程表达式表';

关键是 expression 字段，表示表达式的内容。
