流程设计器（钉钉、飞书）

SIMPLE 设计器，对标钉钉、飞书等平台的流程设计器，界面简洁，易上手，适合大多数常见的审批场景。

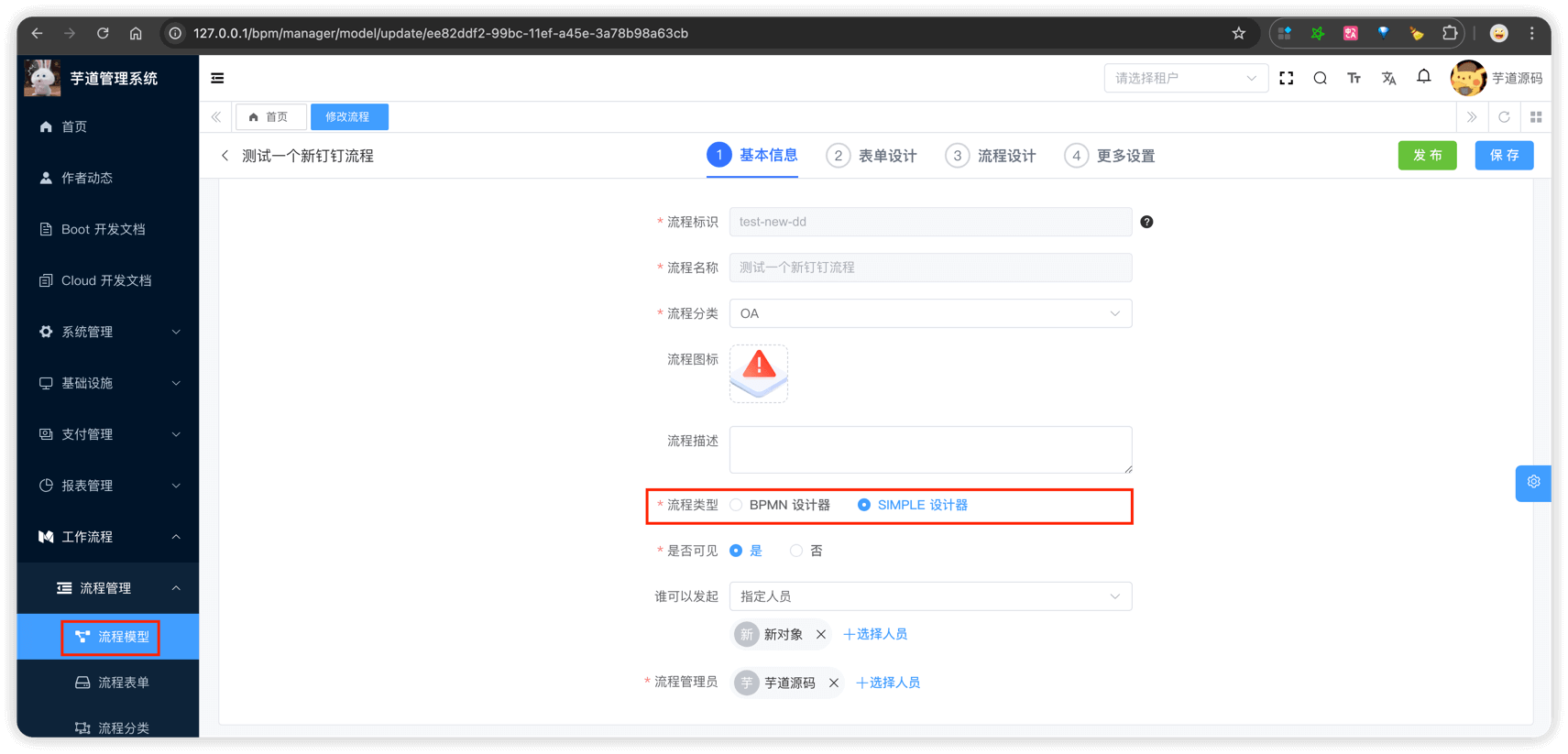

只需要在新建/修改流程模型时，选择 “SIMPLE” 设计器即可。如下图所示：

它的实现原理比较简单，分成 2 阶段：

• 流程「设计」阶段：通过拖拽组件，配置节点属性，生成 JSON 格式的流程定义数据，保存到数据库，可见前端 SimpleProcessDesignerV2 (opens new window) 组件
• 流程「保存」阶段：后端将 JSON 格式的流程定义数据，转换成 BPMN XML 格式，保存到 Flowable 引擎，可见后端 SimpleModelUtils (opens new window) 工具

也因此，SIMPLE 设计器是 BPMN 设计器的一个「子集」，支持的节点类型、属性配置，都比 BPMN 设计器少，适合简单、中等复杂度的流程设计。一般情况下，默认使用 SIMPLE 设计器即可；如果遇到复杂的流程设计需求，再切换到 BPMN 设计器进行设计。

---

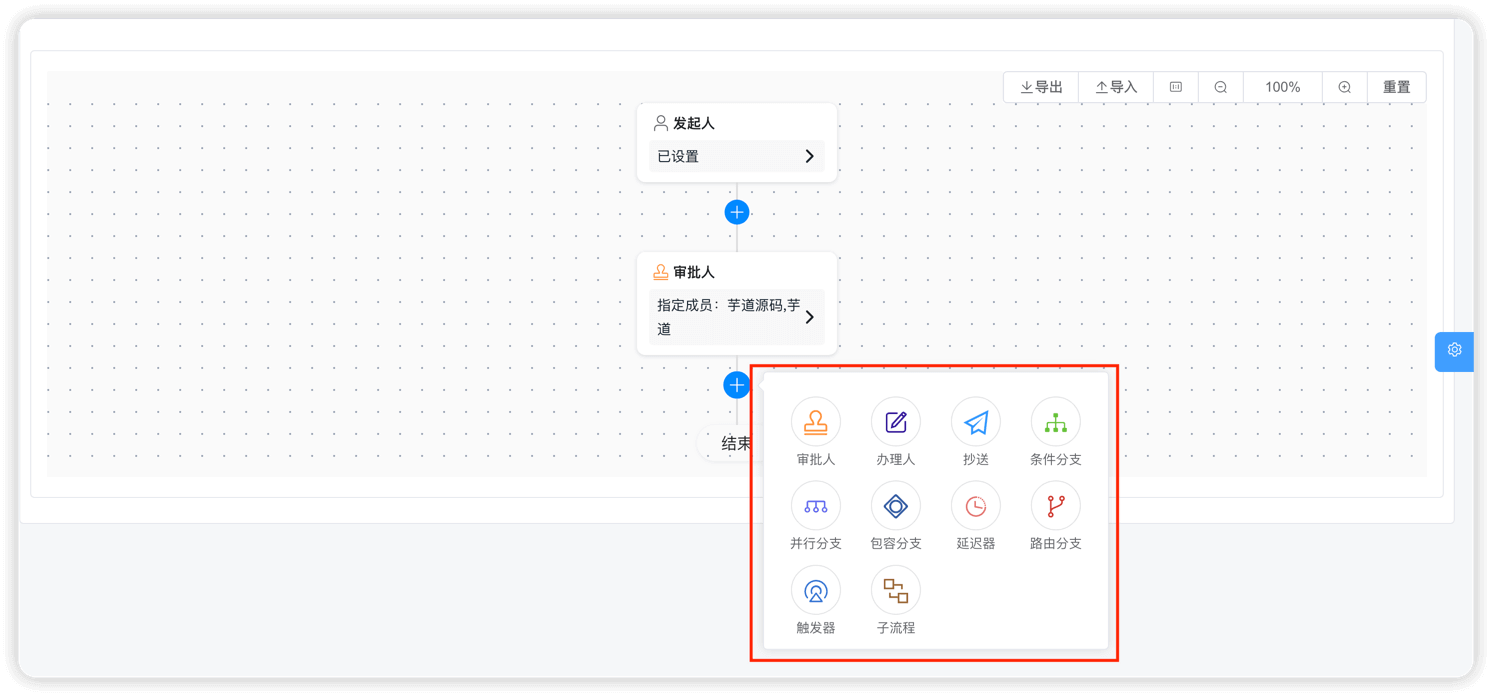

下面，我们来看看 SIMPLE 设计器有哪些节点类型。

ps：再开始之前，希望你已经阅读过 《11.流程设计器（BPMN）》 文档，相同的内容，就不再赘述。

1. 操作节点

包括发起人、审批人、办理人、抄送人四种节点。

1.1 发起人

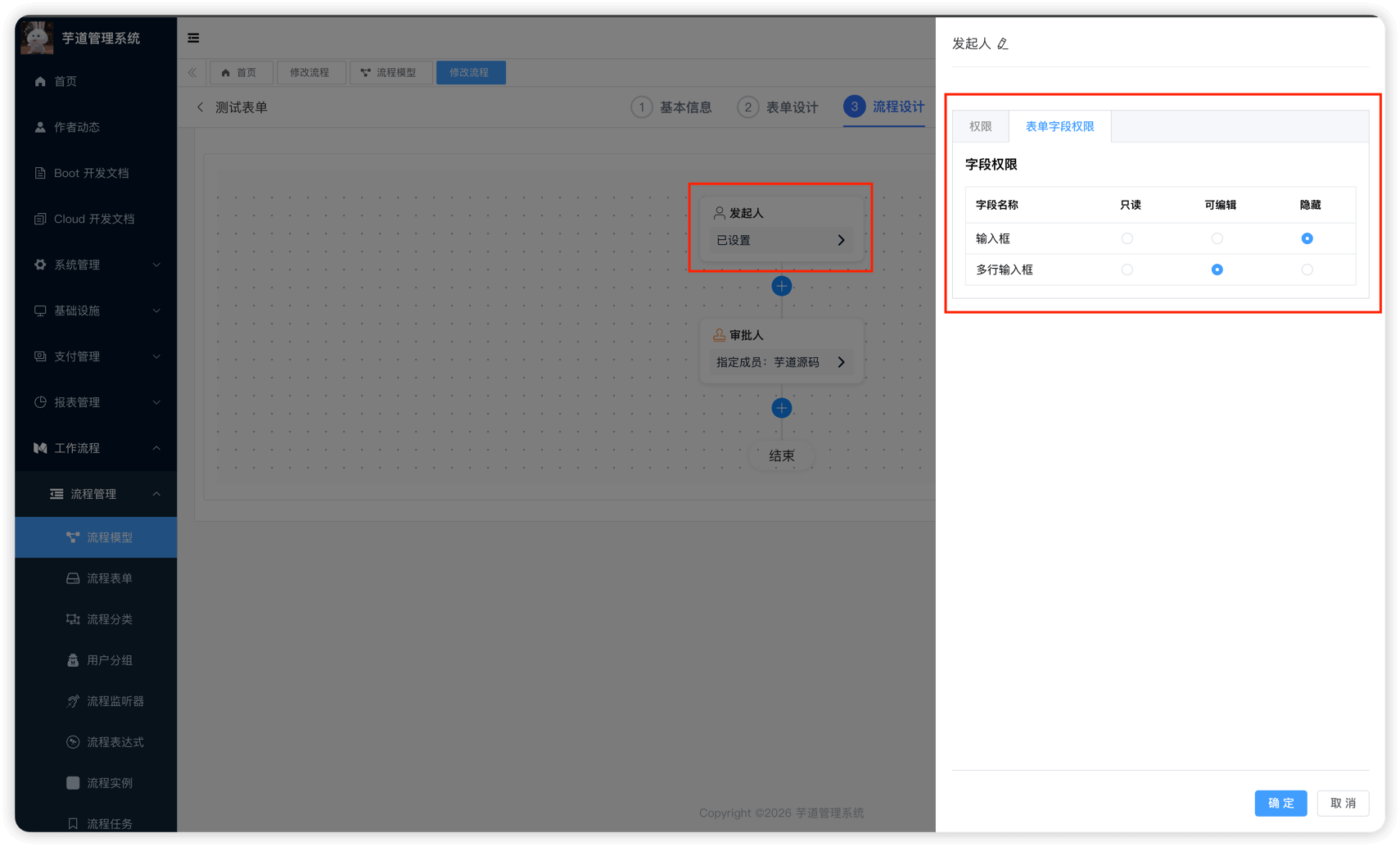

发起人，流程默认的首个节点是发起人节点，用于配置表单字段权限。如下图所示：

1.2 审批人

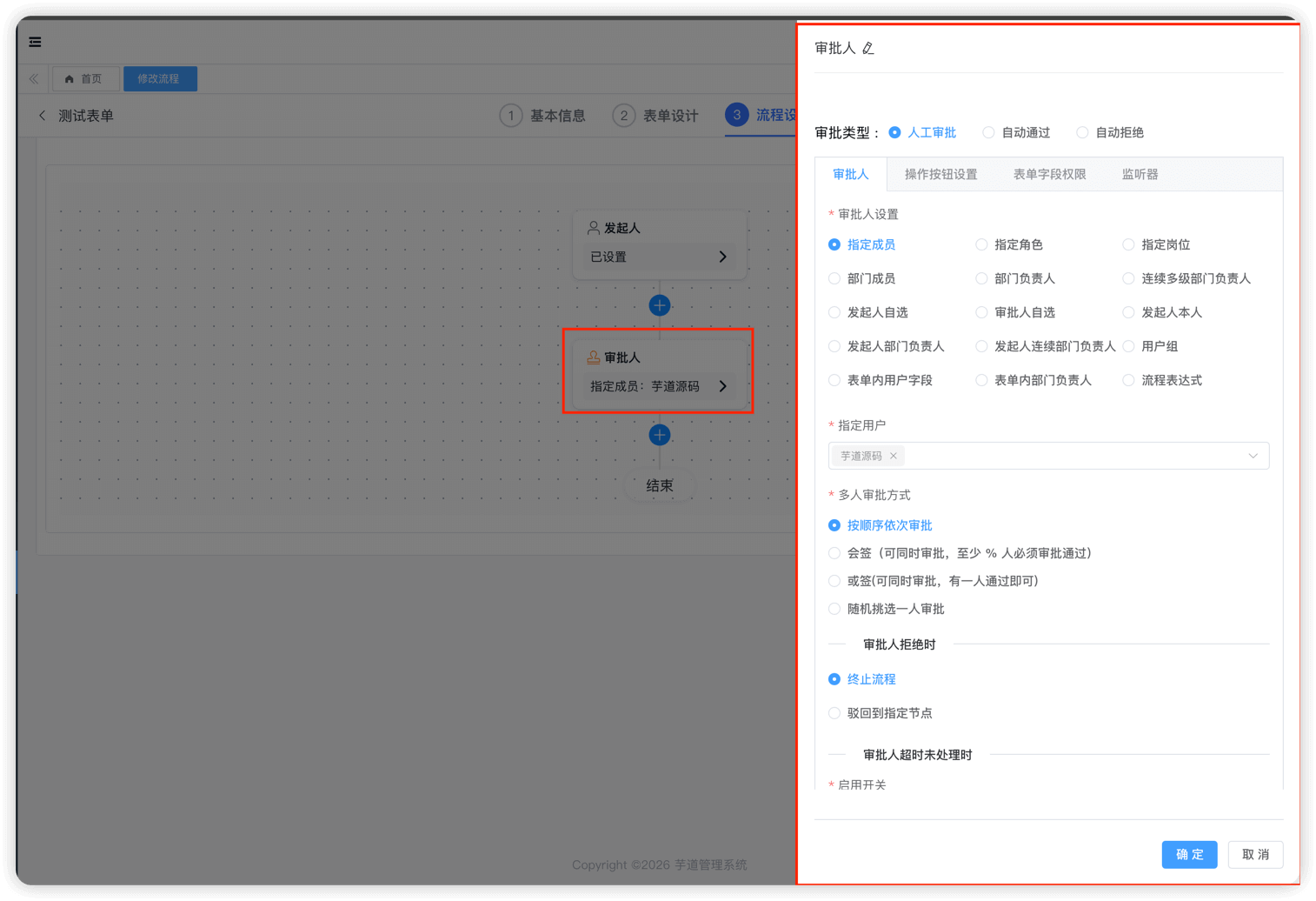

审批人，基于 BPMN 设计器的用户任务节点，用于配置审批人的规则。如下图所示：

• 审批人设置：设置审批人是谁，包括指定、表单、发起人自己以及主管等等
• 表单权限：设置审批人看到的表单权限，包括只读、编辑和隐藏
• 操作权限：设置审批人可以执行的操作，包括通过、拒绝、加签、转办等等

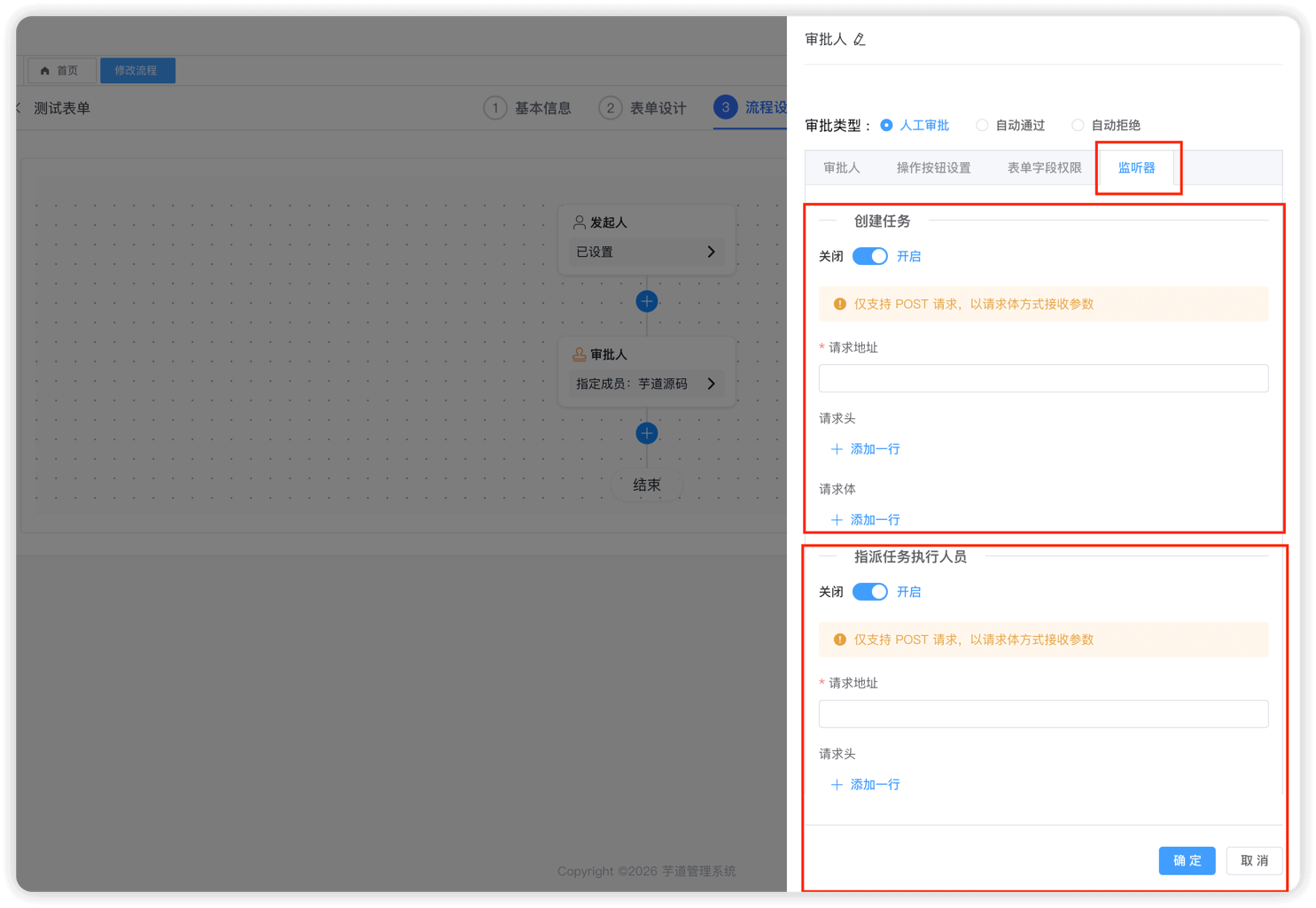

比较特殊的是监听器，使用类似 Postman 交互的 HTTP 请求配置方式，支持配置前置通知、后置通知。如下图所示：

1.3 办理人

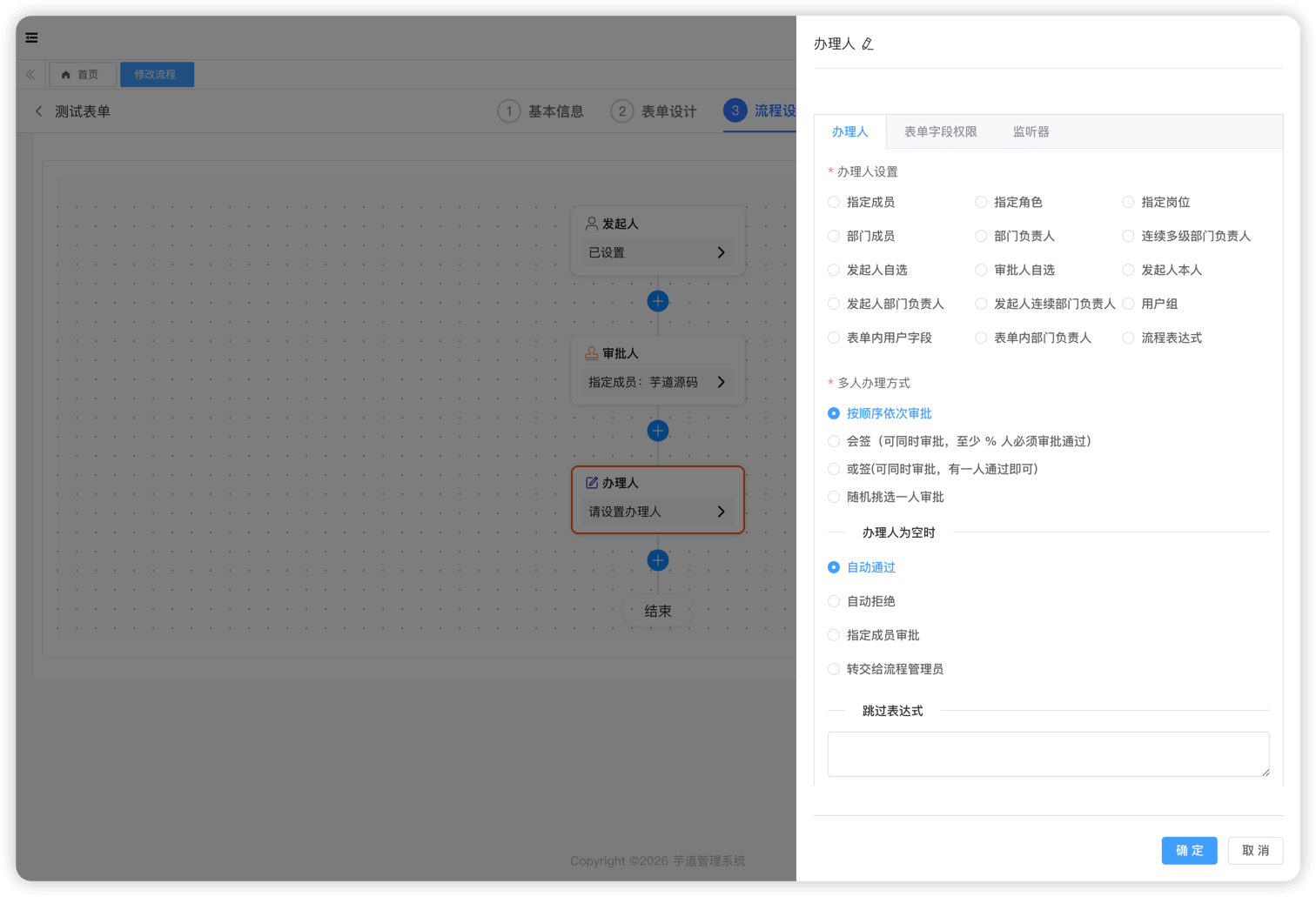

办理人，是特殊的“审批人”，适用于流程中存在某个节点不需要审批，但需要人员执行相关业务操作的情况，例如财务打款、处理盖章、文件归档等。如下图所示：

相比审批人来说，它少了一些配置项，例如操作权限、审批人拒绝时等。

1.4 抄送人

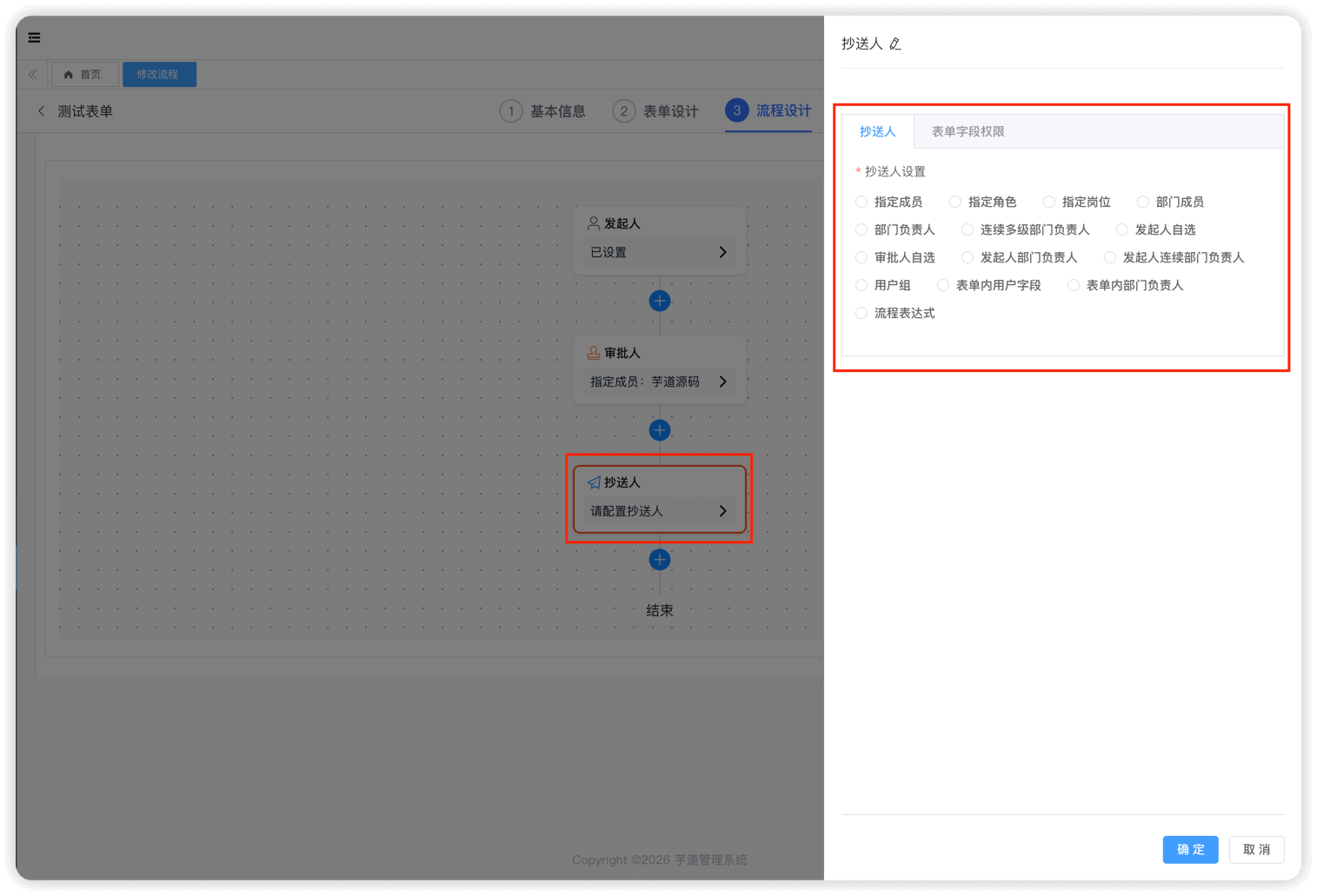

抄送人，不进行任何操作，仅接收抄送通知给相关人。如下图所示：

• 抄送人设置：设置抄送人是谁，包括指定、表单、发起人自己以及主管等等
• 表单权限：设置抄送人看到的表单权限，包括只读、编辑和隐藏

2. 分支节点

包括条件分支、并行分支、包容分支、路由分支四种节点。

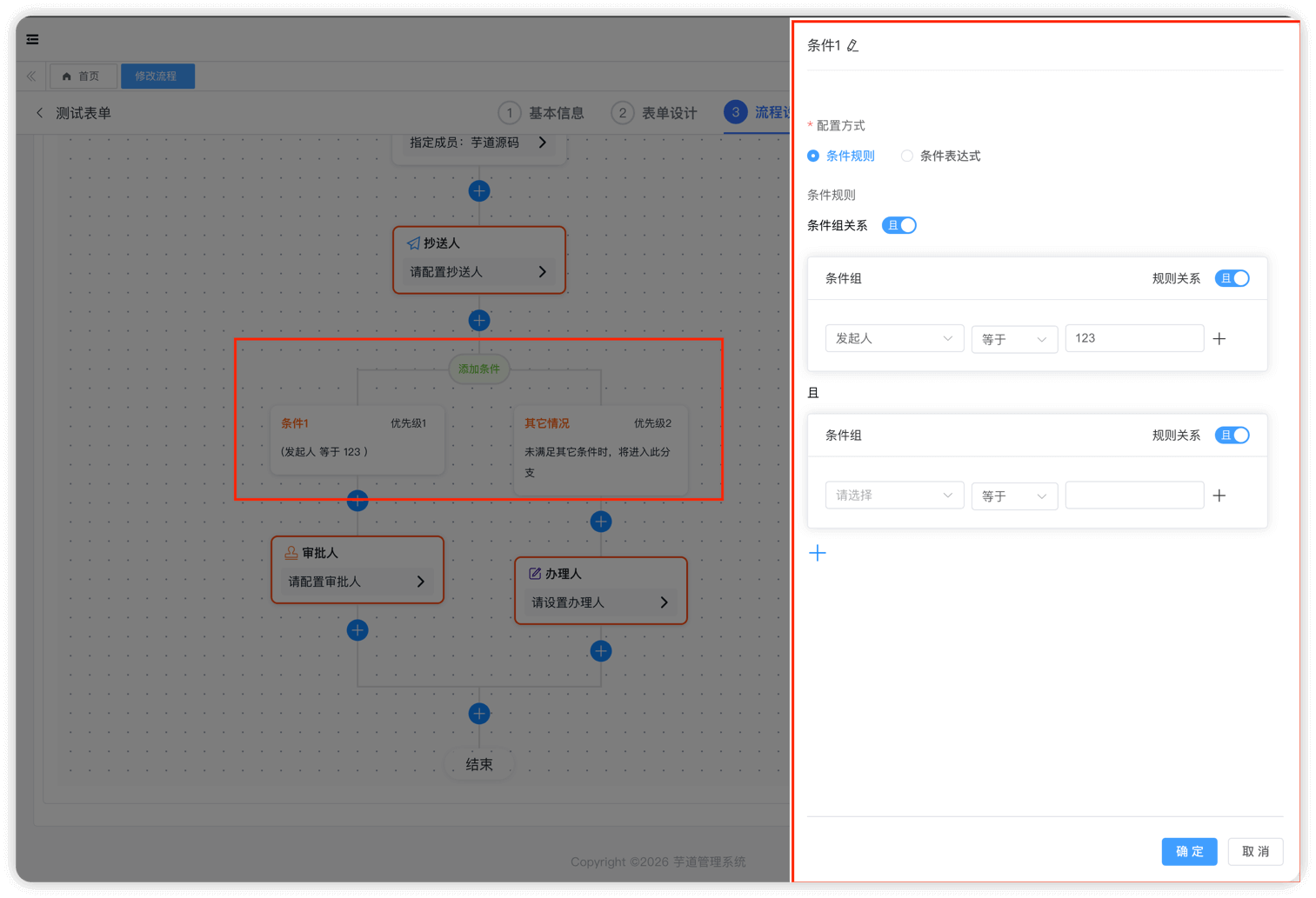

2.1 条件分支

条件分支，基于 BPMN 设计器的 exclusiveGateway 排它网关节点，用于根据条件选择一个分支执行。如下图所示：

• 根据条件，从左到右逐个匹配，仅执行第一个匹配到的分支
• 都不匹配的情况下，则执行最后一个默认分支（其它情况）

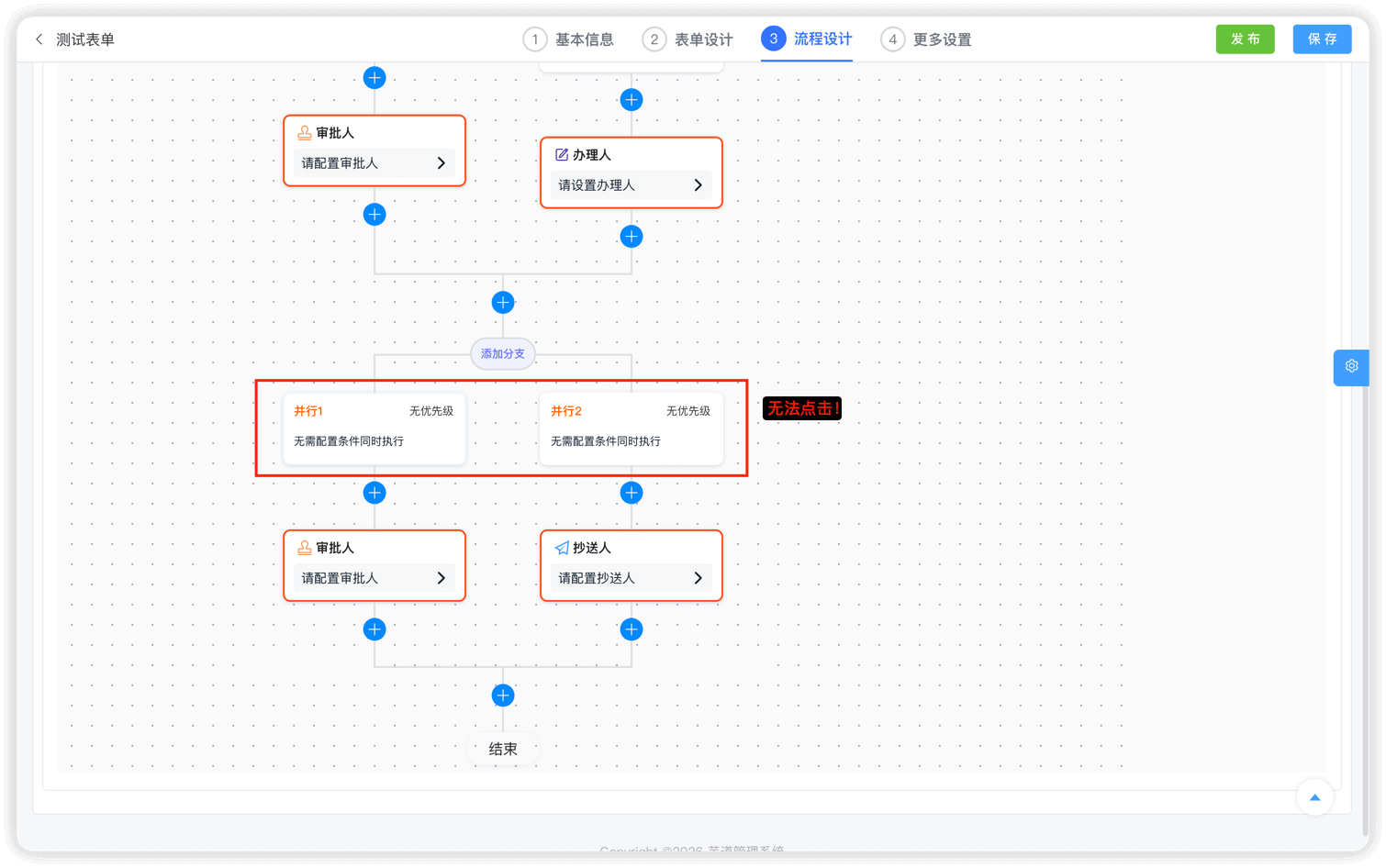

2.2 并行分支

并行分支，基于 BPMN 设计器的 inclusiveGateway 包容网关（条件表达式结果设置为 true）节点，用于将流程分成多条分支，所有分支都会执行。如下图所示：

• 无条件判断，所有分支都会执行
• 所有分支执行完毕，才能进入下一个节点

2.3 包容分支

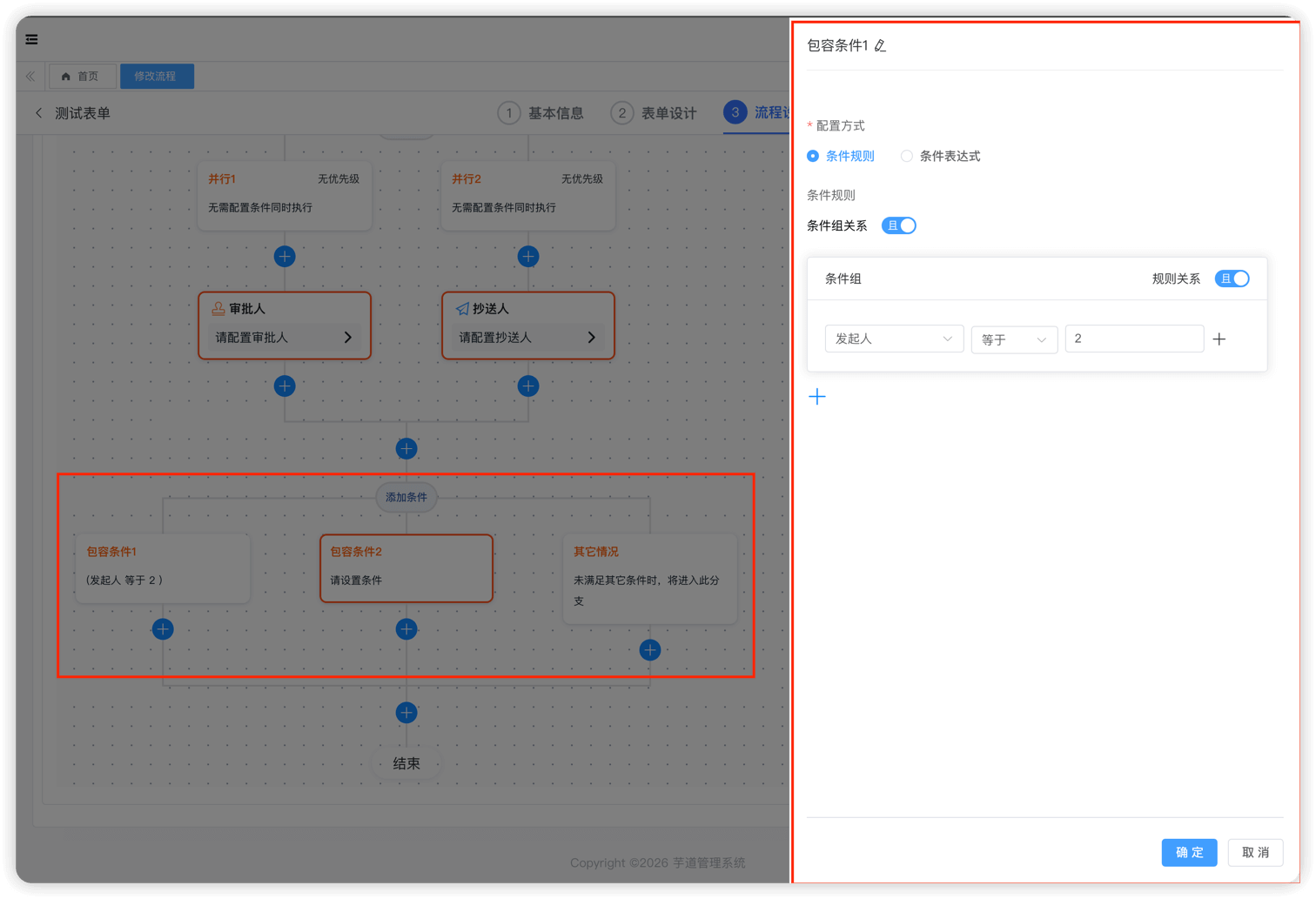

包容分支，基于 BPMN 设计器的 inclusiveGateway 包容网关节点，用于根据条件选择多条分支执行。如下图所示：

• 根据条件，匹配的都执行
• 都不匹配的情况下，则执行最后一个默认分支（其它情况）

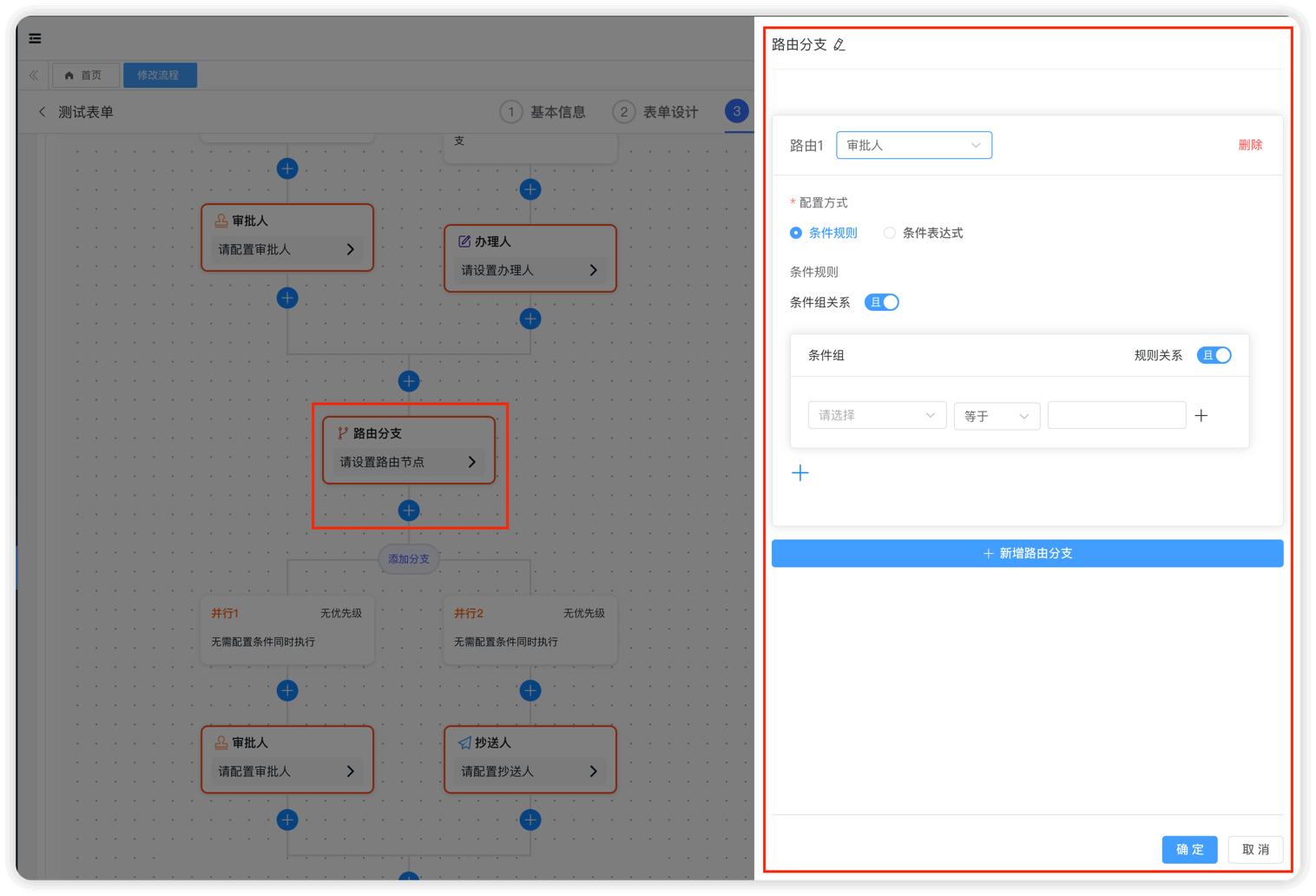

2.4 路由分支

路由分支，基于 BPMN 设计器的 exclusiveGateway 排它网关节点，根据条件配置，实现节点自动跳转。如下图所示：

它和上面的三种分支，有一个本质的区别：直接跳转到指定节点，而不是继续往下执行。

3. 其它节点

包括子流程、延迟器、触发器三种节点。

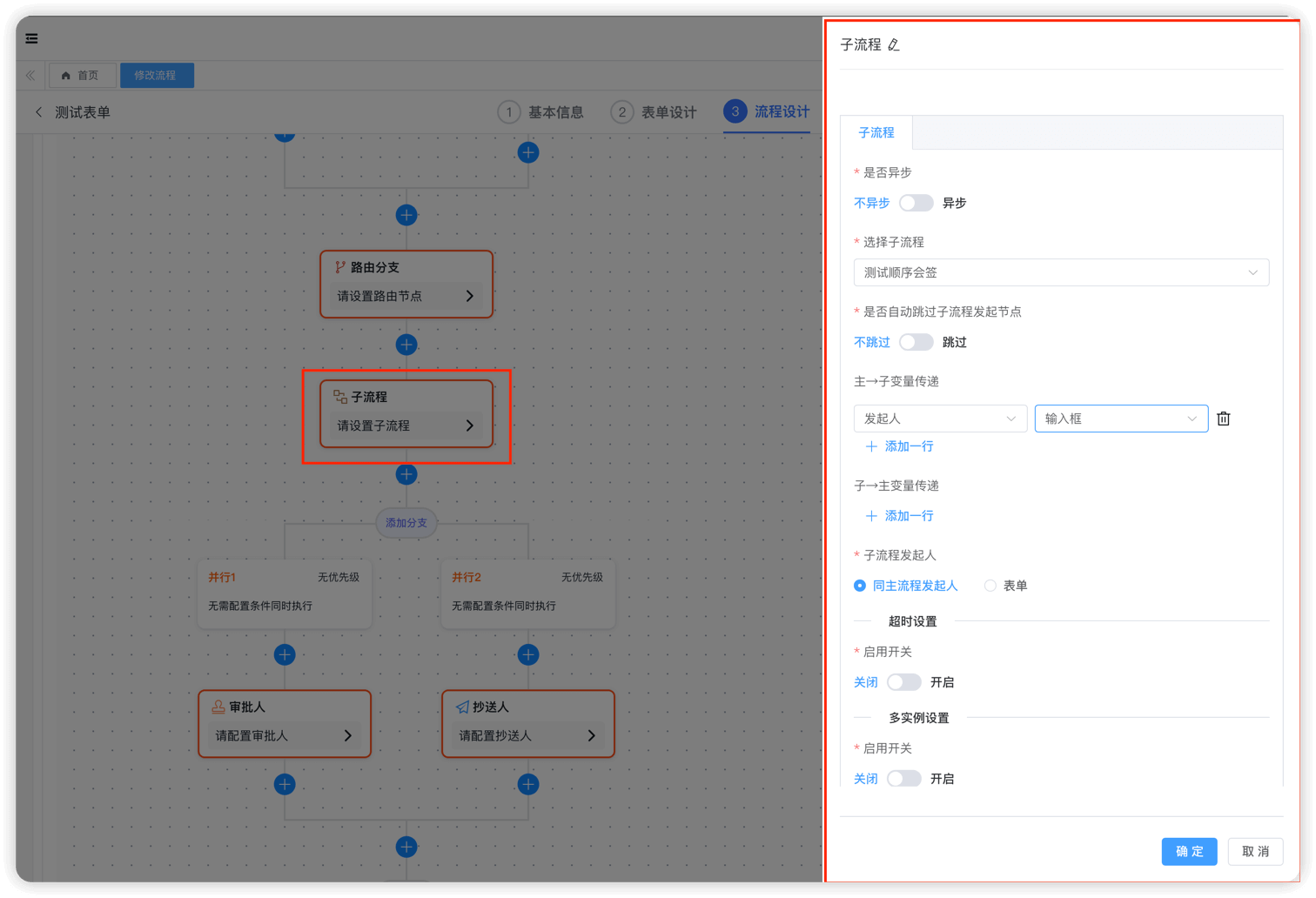

3.1 子流程

子流程，基于 BPMN 设计器的 callActivity 调用子流程节点，用于实现主流程调用子流程的功能。如下图所示：

子流程的使用场景（代码复用）：将共性的流程抽取出来，作为独立流程被其他流程引入使用

子流程的执行模式（通过 “是否异步” 开关）：

• 同步子流程：主流程等待子流程执行完成后，再继续向后执行
• 异步子流程：主流程不等待子流程执行完成，直接完成当前节点继续向后执行

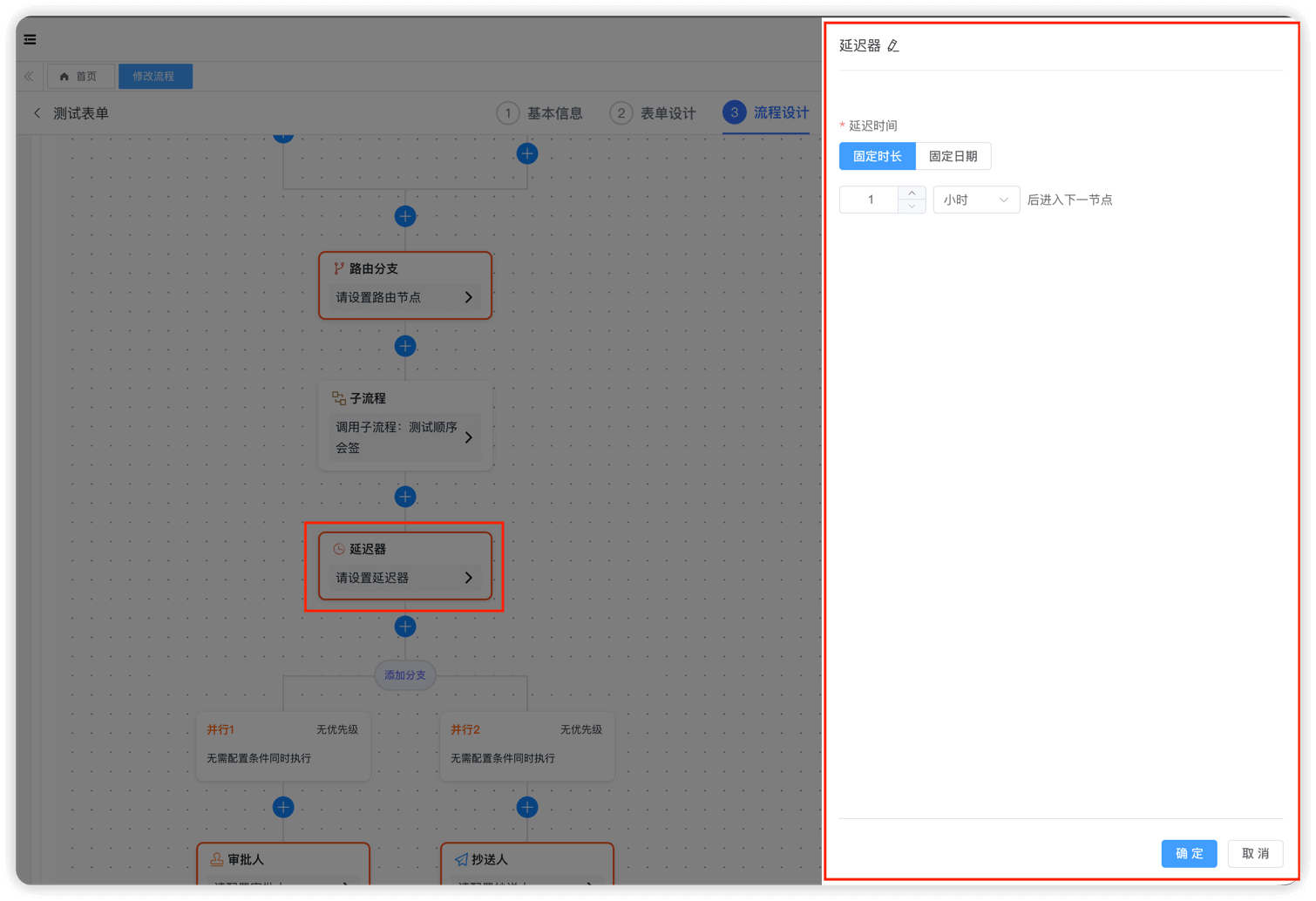

3.2 延迟器

延迟器，基于 BPMN 设计器的 timerEventDefinition 定时事件节点，用于实现流程等待一段时间再执行的功能。如下图所示：

3.3 触发器

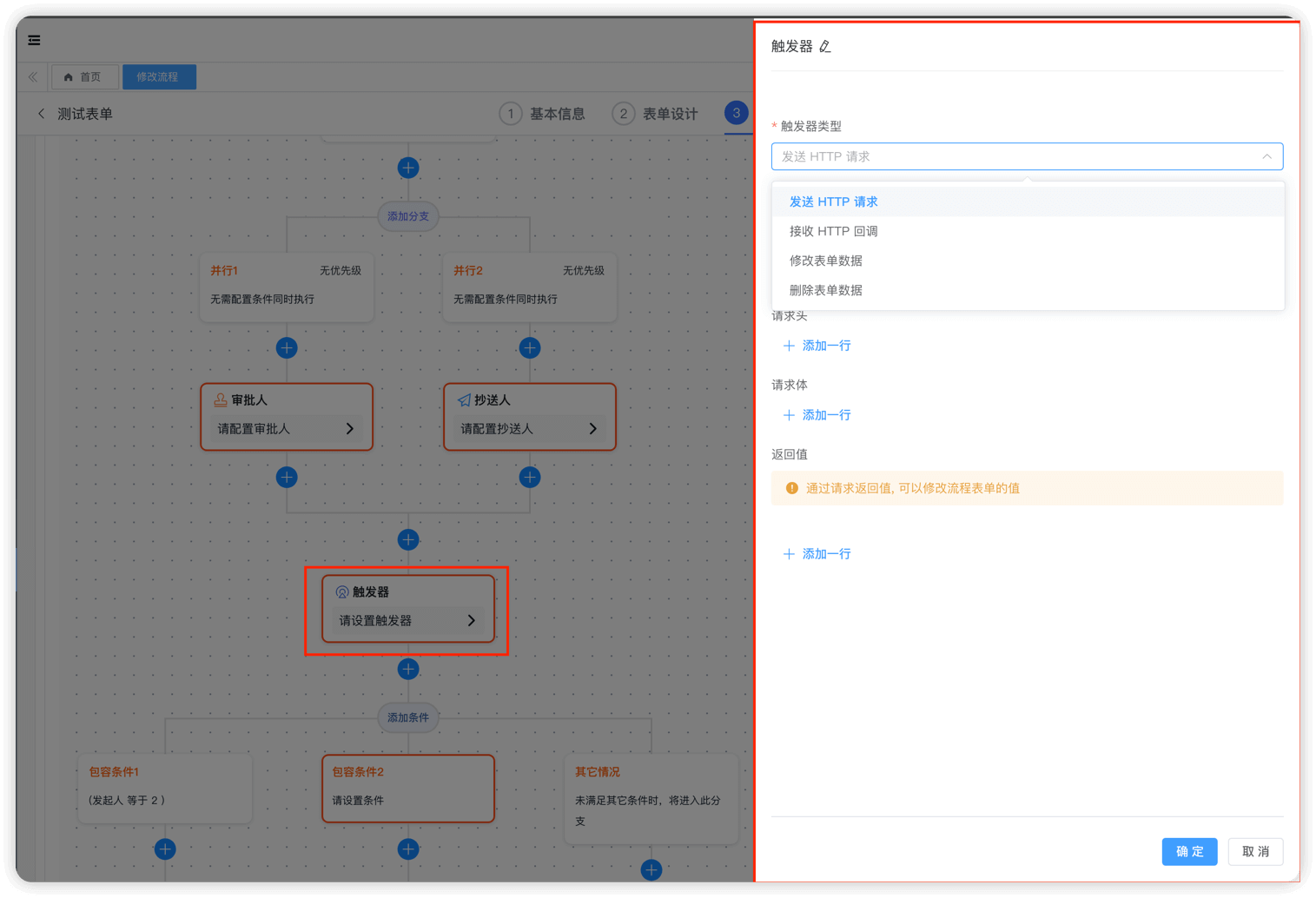

触发器，基于 BPMN 设计器的 receiveTask 接收任务节点，用于实现执行到该节点，触发 HTTP 请求、HTTP 回调、更新数据、删除数据等功能。如下图所示：
