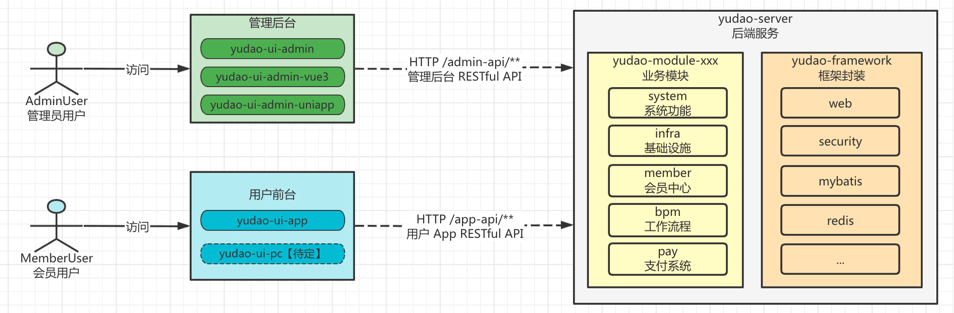

项目结构

项目结构

👍 相关视频教程

👻 后端结构

后端采用模块化的架构,按照功能拆分成多个 Maven Module,提升开发与研发的效率,带来更好的可维护性。

一共有类 Maven Module:

Maven Module 作用
yudao-dependencies Maven 依赖版本管理
yudao-framework Java 框架拓展
yudao-module-xxx XXX 功能的 Module 模块
yudao-server 管理后台 + 用户 App 的服务端

下面,我们来逐个看看。

1. yudao-dependencies

该模块是一个 Maven Bom,只有一个 pom.xml 文件,定义项目中所有 Maven 依赖的版本号,解决依赖冲突问题。

详细的解释,可见 《微服务中使用 Maven BOM 来管理你的版本依赖 》 文章。

从定位上来说,它和 Spring Boot 的 spring-boot-starter-parent 和 Spring Cloud 的 spring-cloud-dependencies 是一致的。

实际上,ruoyi-vue-pro 本质上还是个单体项目,直接在根目录 pom.xml 管理依赖版本会更加方便,也符合绝大多数程序员的认知。但是要额外考虑一个场景,如果每个 yudao-module-xxx 模块都维护在一个独立的 Git 仓库,那么 yudao-dependencies 就可以在多个 yudao-module-xxx 模块下复用。

2. yudao-framework

该模块是 ruoyi-vue-pro 项目的框架封装,其下的每个 Maven Module 都是一个组件,分成两种类型:

① 技术组件:技术相关的组件封装,例如说 MyBatis、Redis 等等。

Maven Module 作用
yudao-common 定义基础 pojo 类、枚举、工具类等
yudao-spring-boot-starter-web Web 封装,提供全局异常、访问日志等
yudao-spring-boot-starter-websocket WebSocket 封装,提供 Token 认证、WebSocket 集群广播、Message 监听
yudao-spring-boot-starter-security 认证授权,基于 Spring Security 实现
yudao-spring-boot-starter-mybatis 数据库操作,基于 MyBatis Plus 实现
yudao-spring-boot-starter-redis 缓存操作,基于 Spring Data Redis + Redisson 实现
yudao-spring-boot-starter-mq 消息队列,基于 Redis 实现,支持集群消费和广播消费
yudao-spring-boot-starter-job 定时任务,基于 Quartz 实现,支持集群模式
yudao-spring-boot-starter-protection 服务保障,提供幂等、分布式锁、限流、熔断等功能
yudao-spring-boot-starter-excel Excel 导入导出,基于 EasyExcel 实现
yudao-spring-boot-starter-monitor 服务监控,提供链路追踪、日志服务、指标收集等功能
yudao-spring-boot-starter-test 单元测试,基于 Junit + Mockito 实现
yudao-spring-boot-starter-file 【已合并】 文件客户端,支持将文件存储到 S3(MinIO、阿里云、腾讯云、七牛云)、本地、FTP、SFTP、数据库等
yudao-spring-boot-starter-captcha 【已合并】 验证码 Captcha,提供滑块验证码
yudao-spring-boot-starter-flowable 【已合并】 工作流,基于 Flowable 实现

友情提示:

  • yudao-spring-boot-starter-file 组件:自 2.0.1 版本,合并到 yudao-module-infra 模块的 framework/file 包下,一方面减少 starter 提升编译速度,一方面只有 infra 模块使用到
  • yudao-spring-boot-starter-captcha 组件:自 2.0.1 版本,合并到 yudao-module-system 模块的 framework/captcha 包下,一方面减少 starter 提升编译速度,一方面只有 system 模块使用到
  • yudao-spring-boot-starter-flowable 组件:自 2.0.1 版本,合并到 yudao-module-bpm 模块的 framework/flowable 包下,一方面减少 starter 提升编译速度,一方面只有 bpm 模块使用到

② 业务组件:业务相关的组件封装,例如说数据字典、操作日志等等。如果是业务组件,名字会包含 biz 关键字。

Maven Module 作用
yudao-spring-boot-starter-biz-tenant SaaS 多租户
yudao-spring-boot-starter-biz-data-permission 数据权限
yudao-spring-boot-starter-biz-operatelog 【已合并】 操作日志
yudao-spring-boot-starter-biz-pay 【已合并】 支付客户端,对接微信支付、支付宝等支付平台
yudao-spring-boot-starter-biz-ip 地区 & IP 库

友情提示:

  • yudao-spring-boot-starter-biz-operatelog 组件:自 2.1.0 版本,合并到 yudao-spring-boot-starter-security 组件的 operatelog 包下,主要减少 starter 提升编译速度
  • yudao-spring-boot-starter-biz-pay 组件:自 2.5.1 版本,合并到 yudao-module-pay 模块的 framework/pay 包下,因为只有它会使用到,更加聚焦收敛

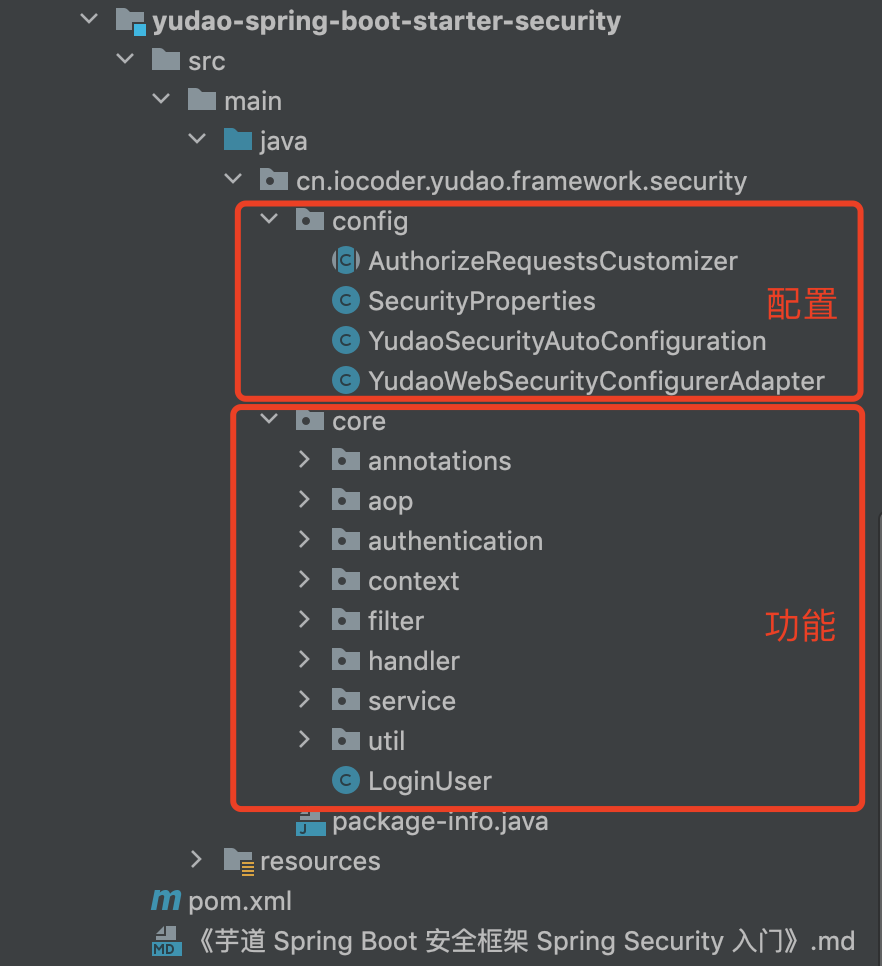

每个组件,包含两部分:

  1. core 包:组件的核心封装,拓展相关的功能。
  2. config 包:组件的 Spring Boot 自动配置。

 示例

3. yudao-module-xxx

该模块是 XXX 功能的 Module 模块,目前内置了 12 个模块。

项目 说明 是否必须
yudao-module-system 系统功能
yudao-module-infra 基础设施
yudao-module-member 会员中心 x
yudao-module-bpm 工作流程 x
yudao-module-pay 支付系统 x
yudao-module-report 大屏报表 x
yudao-module-mall 商城系统 x
yudao-module-erp ERP 系统 x
yudao-module-crm CRM 系统 x
yudao-module-ai AI 大模型 x
yudao-module-mp 微信公众号 x
yudao-module-iot IoT 物联网 x

3.1 整体结构

每个模块,不包含子 Maven Module,打开后就是源码,如下图所示:

后端模块结构

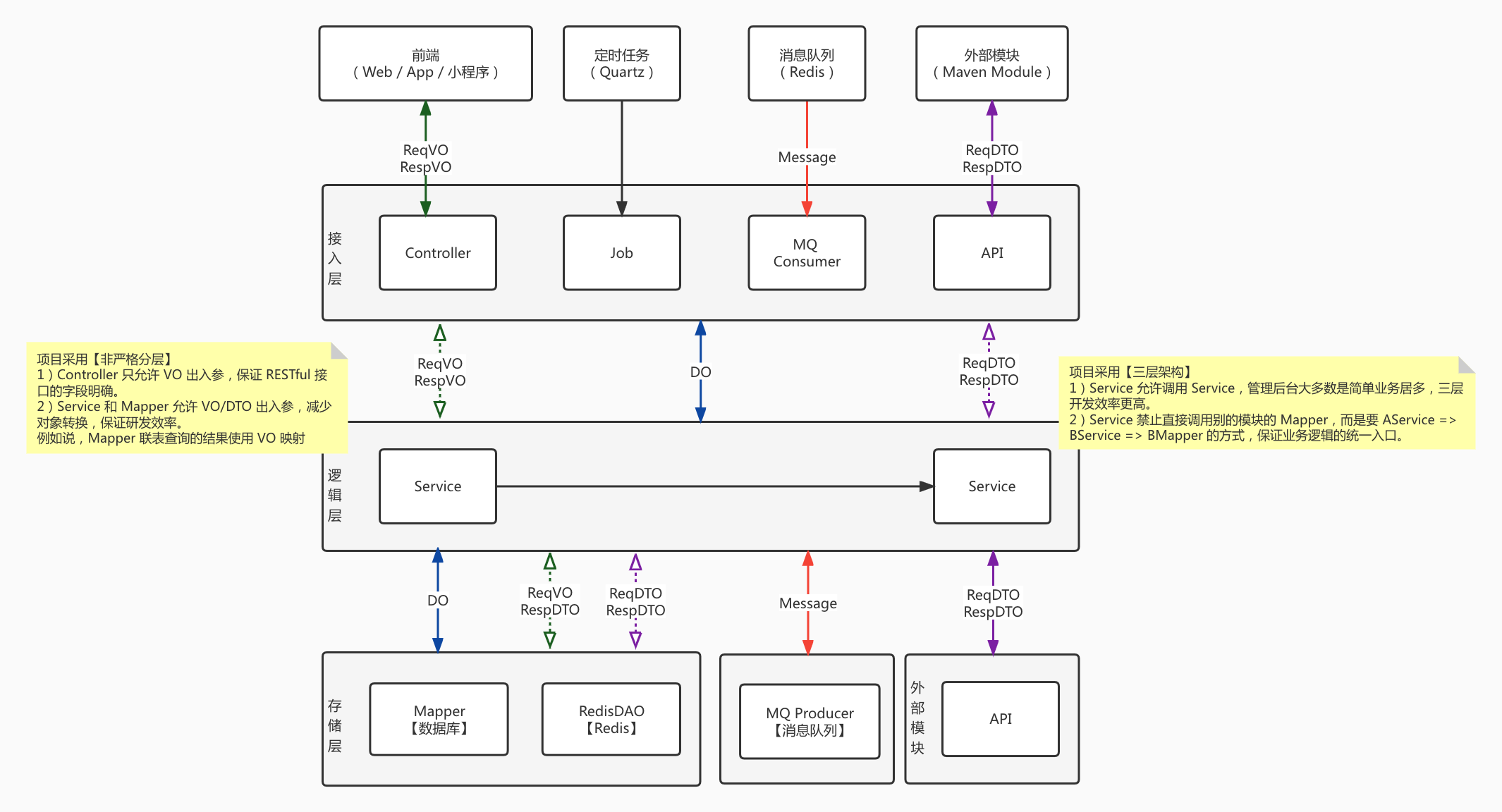

总结来说,每个模块采用三层架构 + 非严格分层,如下图所示:

项目分层

下面,我们来看看每个分层(包)的具体结构。

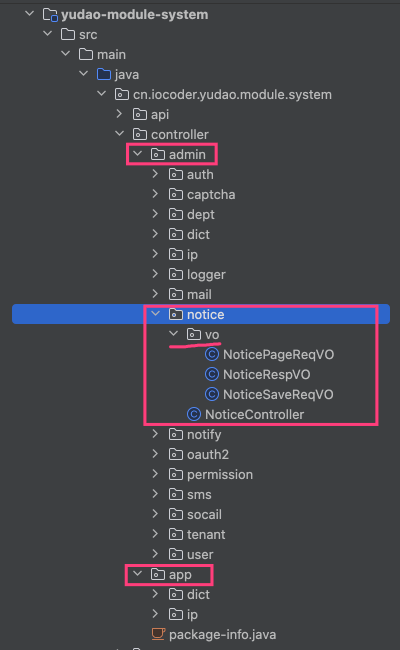

3.2 Controller 包

后端 Controller 结构

所在包 作用 示例
controller.admin Controller 类 提供给管理后台的 RESTful API,默认以 admin-api/ 作为前缀。
例如 admin-api/system/auth/login 登录接口
AuthController
controller.admin VO 类 Admin Controller 接口的入参 ReqVO、出参 RespVO AuthLoginReqVO、AuthLoginRespVO
controller.app Controller 类,以 App 为前缀 提供给用户 App 的 RESTful API,默认以 app-api/ 作为前缀。
例如 app-api/member/auth/login 登录接口
AppAuthController
controller.app VO 类,以 App 为前缀 App Controller 接口的入参 ReqVO、出参 RespVO AppAuthLoginReqVO、AppAuthLoginRespVO
controller .http 文件 IDEA Http Client 插件 ,模拟请求 RESTful 接口 AuthController.http

疑问:为什么 Controller 分成 Admin 和 App 两种?

提供给 Admin 和 App 的 RESTful API 接口是不同的,拆分后更加清晰。

疑问:为什么 VO 分成 Admin 和 App 两种?

相同功能的 RESTful API 接口,对于 Admin 和 App 传入的参数、返回的结果都可能是不同的。例如说,Admin 查询某个用户的基本信息时,可以返回全部字段;而 App 查询时,不会返回 mobile 手机等敏感字段。

疑问:为什么 DO 不作为 Controller 的出入参?

  1. 明确每个 RESTful API 接口的出入参。例如说,创建部门时,只需要传入 name、parentId 字段,使用 DO 接参就会导致 type、createTime、creator 等字段可以被传入,导致前端同学一脸懵逼。
  2. 每个 RESTful API 有自己独立的 VO,可以更好的设置 Swagger 注解、Validator 校验规则,而让 DO 保持整洁,专注映射好数据库表。

ps:不过考虑到大家的开发方便,代码生成器也支持使用 DO 作为 Controller 的出入参,适用于一些简单的项目,主要看你的选择!

更多推荐阅读:

3.3 Service 包

后端 Service 结构

所在包 作用 示例
service Service 接口 业务逻辑的接口定义 AdminUserService
service ServiceImpl 类 业务逻辑的实现类 AdminUserServiceImpl

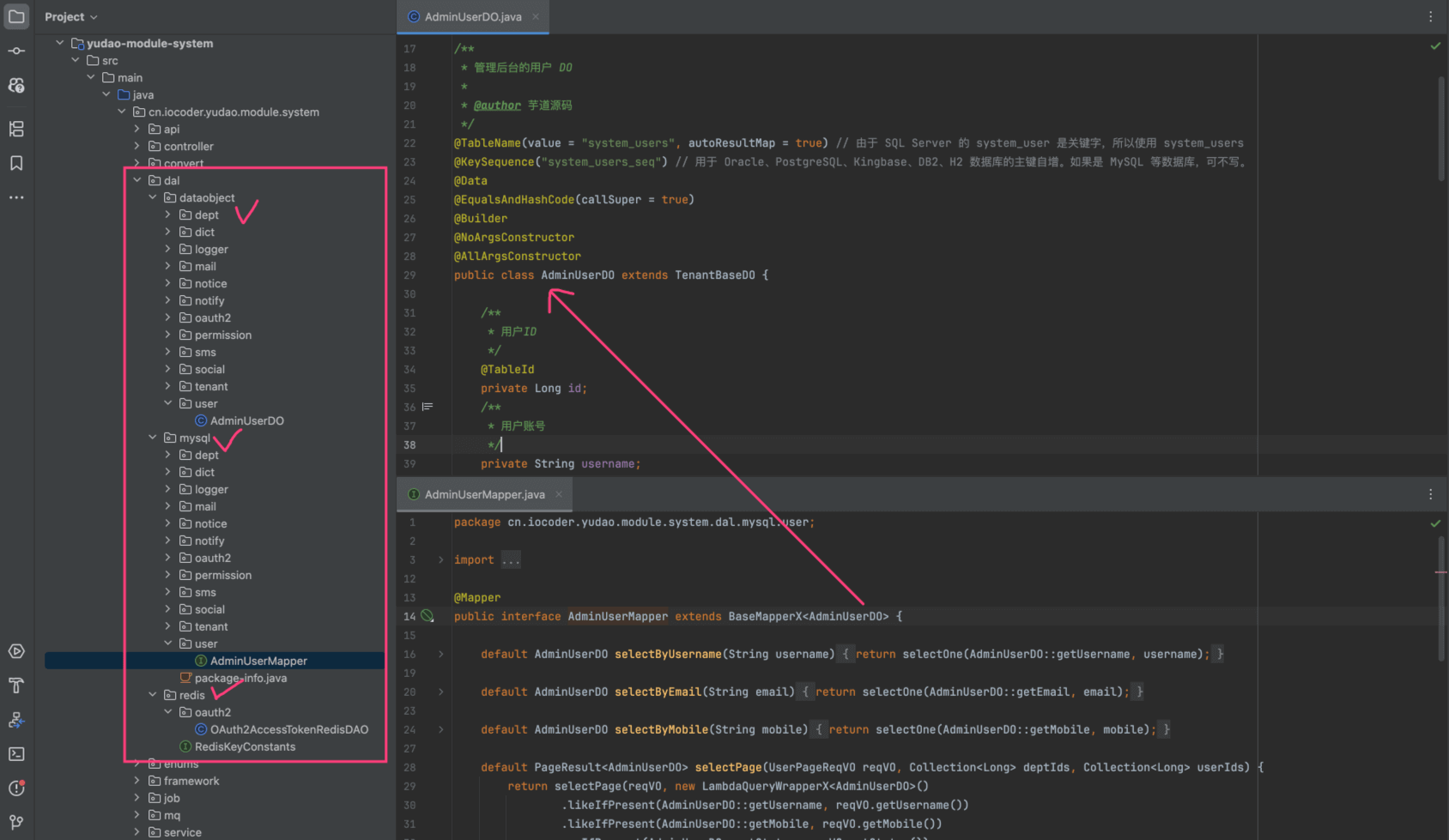

3.4 DAL 包

后端 DAL 结构

所在包 作用 示例
dal - Data Access Layer,数据访问层
dal.dataobject DO 类 Data Object,映射数据库表、或者 Redis 对象 AdminUserDO
dal.mysql Mapper 接口 数据库的操作 AdminUserMapper
dal.redis RedisDAO 类 Redis 的操作 OAuth2AccessTokenRedisDAO

疑问:为什么操作 Redis 需要通过 RedisDAO?

Service 直接使用 RedisTemplate 操作 Redis,导致大量 Redis 的操作细节和业务逻辑杂糅在一起,导致代码不够整洁。通过 RedisDAO 类,将每个 Redis Key 像一个数据表一样对待,清晰易维护。

更多推荐阅读:

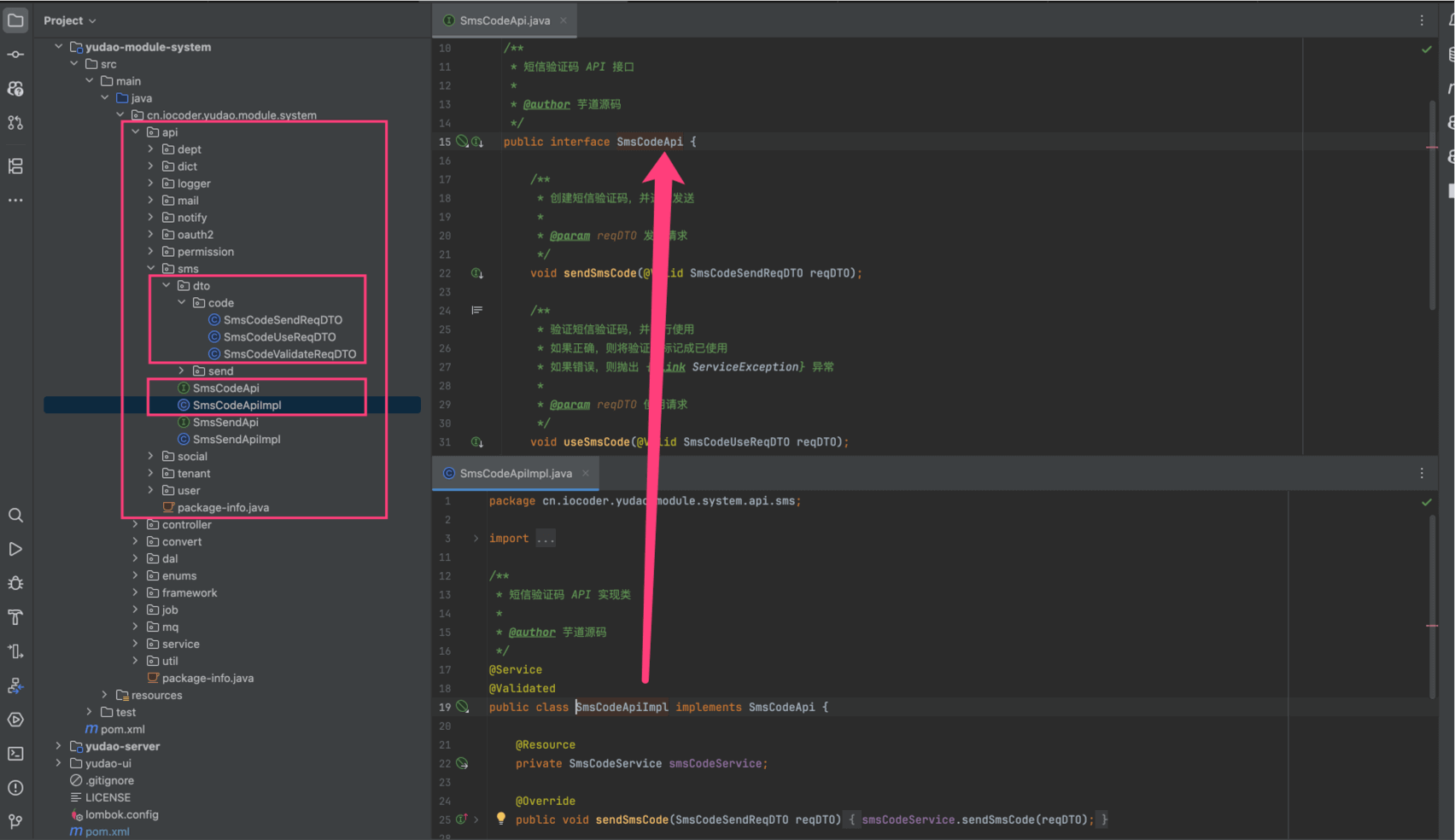

3.5 API 包

后端API1

所在包 作用 示例
api Api 接口 提供给其它模块的 API 接口 AdminUserApi
api ApiImpl 类 提供给其它模块的 API 实现类 AdminUserApiImpl
api DTO 类 Api 接口的入参 ReqDTO、出参 RespDTO AdminUserRespDTO、SocialUserBindReqDTO

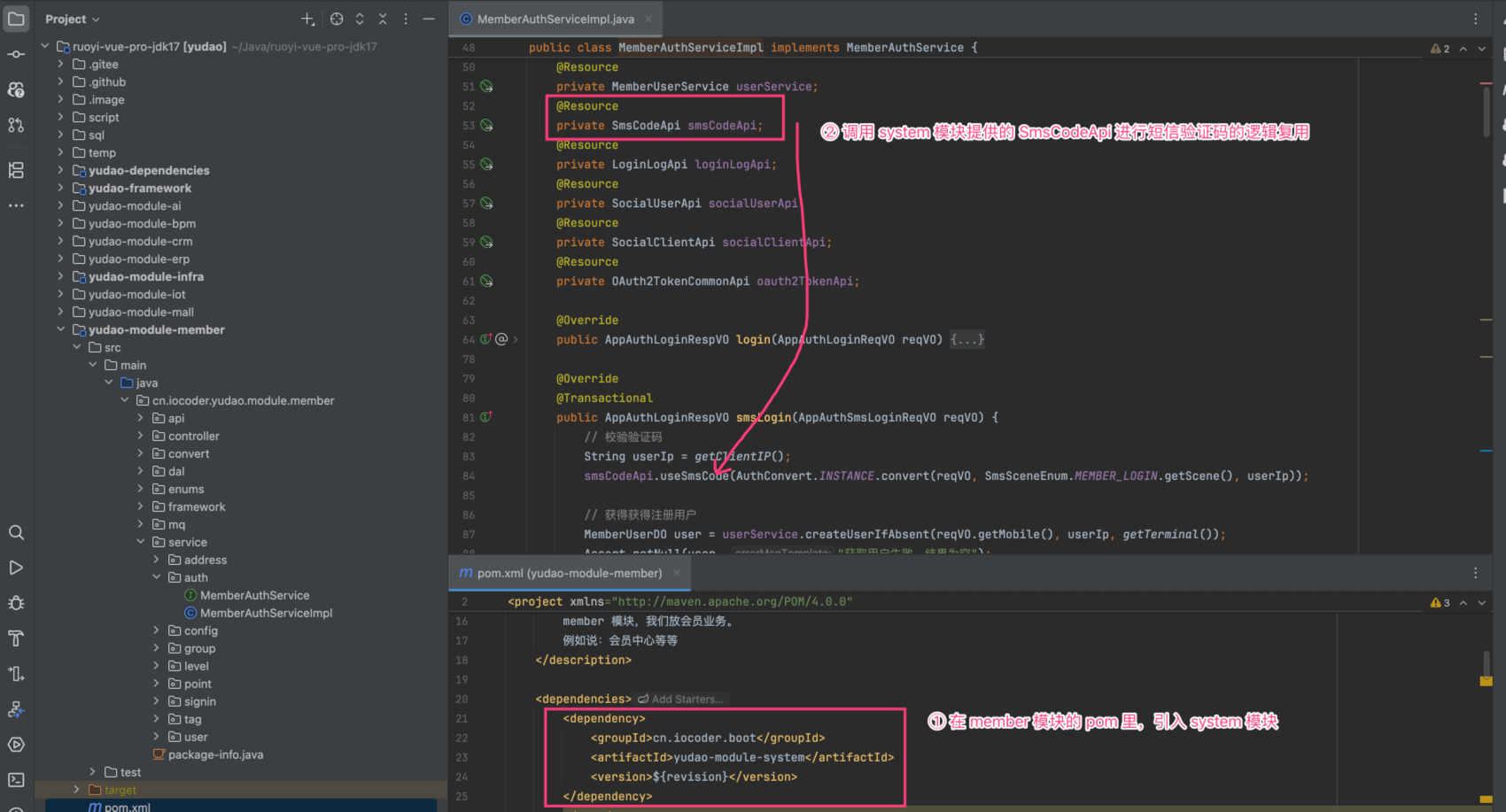

① 你可以把 api 理解成一种特殊的“Controller”,提供给其他模块,方便你治理,知道哪些模块,调用了你那些接口。如下图所示:

后端API2

② 当然,如果觉得麻烦,可以直接调用引入模块的 Service 的方法,不会有什么问题。

唯一需要注意的是,如果模块之间可能会存在相互引用的情况,会导致无法编译的情况,这个是 Maven 的限制。此时,需要抽一个 模块出来,例如说 yudao-module-xxx-api 模块。目前项目里,就有一个例子:

  • 问题:mall 商城下面,yudao-module-promotion 营销依赖 yudao-module-trade 交易,yudao-module-trade 交易依赖 yudao-module-promotion 营销。此时,编译会报错!
  • 解决方案:yudao-module-trade 抽出一个 yudao-module-trade-api 模块,提供给 yudao-module-promotion 营销使用
  • 依赖关系:最终就是 yudao-module-trade => yudao-module-promotion => yudao-module-trade-api

如果这个情况出的比较多,你也可以索性搞个 yudao-module-all-api 模块,所有碰到这种情况,都依赖它。

3.6 MQ 包

所在包 作用 示例
mq - Message Queue,消息队列
mq.message Message 类 发送和消费的消息 SmsSendMessage
mq.producer Producer 类 消息的生产者 SmsProducer
mq.consumer Consumer 类 消息的消费者 SmsSendConsumer

更多推荐阅读:

3.7 Job 包

所在包 作用 示例
job Job 类 定时任务 DemoJob

更多推荐阅读:

3.8 Enum 包

所在包 作用 示例
enums Enum 类 字段的枚举 SocialTypeEnum
enums DictTypeConstants 类 数据字典的枚举 DictTypeConstants
enums ErrorCodeConstants 类 错误码的枚举 ErrorCodeConstants

3.9 其它

所在包 作用 示例
convert Convert 接口 DTO / VO / DO 等对象之间的转换器 UserConvert
framework - 模块自身的框架封装 YudaoCaptchaConfiguration

更多推荐阅读:

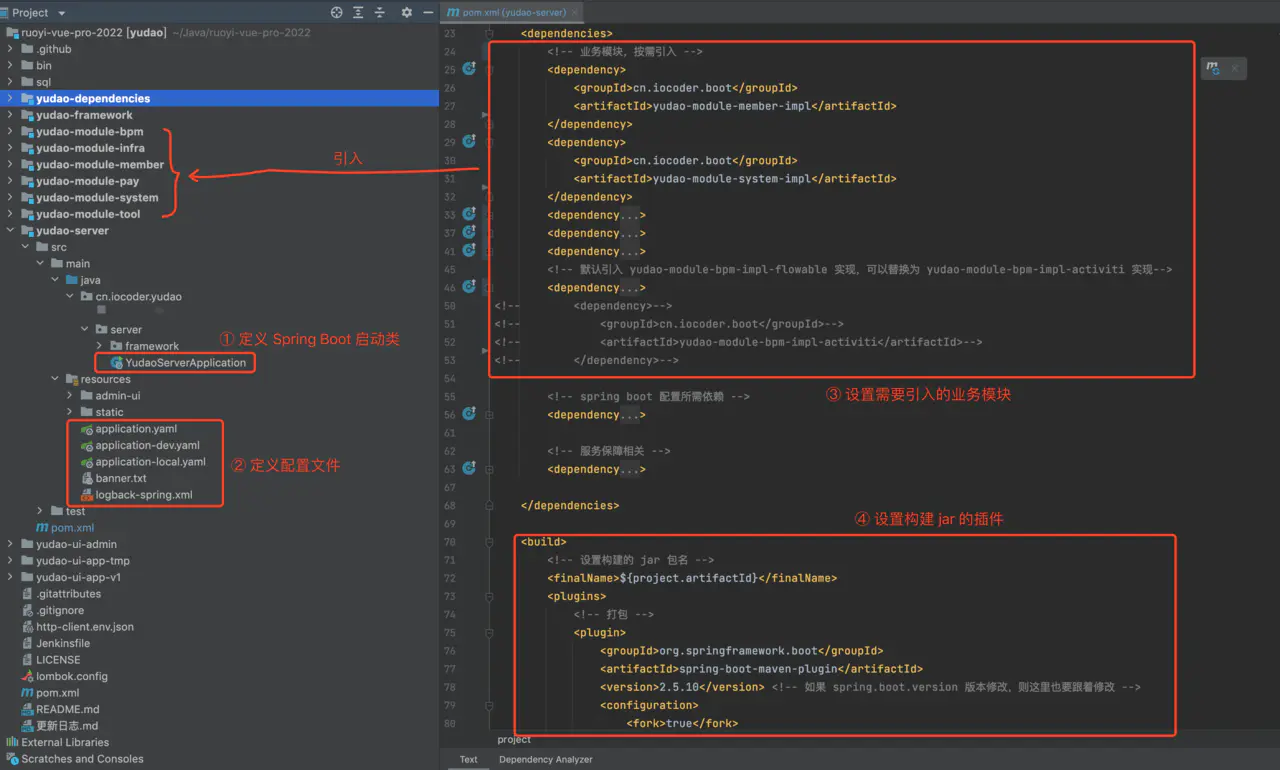

4. yudao-server

该模块是后端 Server 的主项目,通过引入需要 yudao-module-xxx 业务模块,从而实现提供 RESTful API 给 yudao-ui-admin-vue3yudao-mall-uniapp 等前端项目。

本质上来说,它就是个空壳(容器)!如下图所示:

 项目

👾 前端结构

前端一共有六个项目,分别是:

项目 说明
yudao-ui-admin-vue3 基于 Vue3 + element-plus 实现的管理后台
yudao-ui-admin-vben 基于 Vue3 + vben5.0(ant-design-vue) 实现的管理后台
yudao-ui-admin-vue2 基于 Vue2 + element-ui 实现的管理后台
yudao-ui-go-view 基于 Vue3 + naive-ui 实现的大屏报表
yudao-ui-admin-uniapp 基于 uni-app + uni-ui 实现的管理后台的小程序
yudao-mall-uniapp 基于 uni-app + uview 实现的用户 App

1. yudao-ui-admin-vue3

.
├── .github # github workflows 相关
├── .husky # husky 配置
├── .vscode # vscode 配置
├── mock # 自定义 mock 数据及配置
├── public # 静态资源
├── src # 项目代码
│   ├── api # api接口管理
│   ├── assets # 静态资源
│   ├── components # 公用组件
│   ├── hooks # 常用hooks
│   ├── layout # 布局组件
│   ├── locales # 语言文件
│   ├── plugins # 外部插件
│   ├── router # 路由配置
│   ├── store # 状态管理
│   ├── styles # 全局样式
│   ├── utils # 全局工具类
│   ├── views # 路由页面
│   ├── App.vue # 入口vue文件
│   ├── main.ts # 主入口文件
│   └── permission.ts # 路由拦截
├── types # 全局类型
├── .env.base # 本地开发环境 环境变量配置
├── .env.dev # 打包到开发环境 环境变量配置
├── .env.gitee # 针对 gitee 的环境变量 可忽略
├── .env.pro # 打包到生产环境 环境变量配置
├── .env.test # 打包到测试环境 环境变量配置
├── .eslintignore # eslint 跳过检测配置
├── .eslintrc.js # eslint 配置
├── .gitignore # git 跳过配置
├── .prettierignore # prettier 跳过检测配置
├── .stylelintignore # stylelint 跳过检测配置
├── .versionrc 自动生成版本号及更新记录配置
├── CHANGELOG.md # 更新记录
├── commitlint.config.js # git commit 提交规范配置
├── index.html # 入口页面
├── package.json
├── .postcssrc.js # postcss 配置
├── prettier.config.js # prettier 配置
├── README.md # 英文 README
├── README.zh-CN.md # 中文 README
├── stylelint.config.js # stylelint 配置
├── tsconfig.json # typescript 配置
├── vite.config.ts # vite 配置
└── windi.config.ts # windicss 配置

2. yudao-ui-admin-vben

目录使用 Monorepo 管理,项目结构如下

.
├── Dockerfile # Docker 镜像构建文件
├── README.md # 项目说明文档
├── apps # 项目应用目录
│   ├── backend-mock # 后端模拟服务应用
│   ├── web-antd # 基于 Ant Design Vue 的前端应用
│   ├── web-ele # 基于 Element Plus 的前端应用
│   └── web-naive # 基于 Naive UI 的前端应用
├── build-local-docker-image.sh # 本地构建 Docker 镜像脚本
├── cspell.json # CSpell 配置文件
├── docs # 项目文档目录
├── eslint.config.mjs # ESLint 配置文件
├── internal # 内部工具目录
│   ├── lint-configs # 代码检查配置
│   │   ├── commitlint-config # Commitlint 配置
│   │   ├── eslint-config # ESLint 配置
│   │   ├── prettier-config # Prettier 配置
│   │   └── stylelint-config # Stylelint 配置
│   ├── node-utils # Node.js 工具
│   ├── tailwind-config # Tailwind 配置
│   ├── tsconfig # 通用 tsconfig 配置
│   └── vite-config # 通用Vite 配置
├── package.json # 项目依赖配置
├── packages # 项目包目录
│   ├── @core # 核心包
│   │   ├── base # 基础包
│   │   │   ├── design # 设计相关
│   │   │   ├── icons # 图标
│   │   │   ├── shared # 共享
│   │   │   └── typings # 类型定义
│   │   ├── composables # 组合式 API
│   │   ├── preferences # 偏好设置
│   │   └── ui-kit # UI 组件集合
│   │       ├── layout-ui # 布局 UI
│   │       ├── menu-ui  # 菜单 UI
│   │       ├── shadcn-ui # shadcn UI
│   │       └── tabs-ui # 标签页 UI
│   ├── constants # 常量
│   ├── effects # 副作用相关包
│   │   ├── access # 访问控制
│   │   ├── plugins # 第三方大型依赖插件
│   │   ├── common-ui # 通用 UI
│   │   ├── hooks # 组合式 API
│   │   ├── layouts # 布局
│   │   └── request # 请求
│   ├── icons # 图标
│   ├── locales # 国际化
│   ├── preferences  # 偏好设置
│   ├── stores # 状态管理
│   ├── styles # 样式
│   ├── types # 类型定义
│   └── utils # 工具
├── playground # 演示目录
├── pnpm-lock.yaml # pnpm 锁定文件
├── pnpm-workspace.yaml # pnpm 工作区配置文件
├── scripts # 脚本目录
│   ├── turbo-run # Turbo 运行脚本
│   └── vsh # VSH 脚本
├── stylelint.config.mjs # Stylelint 配置文件
├── turbo.json # Turbo 配置文件
├── vben-admin.code-workspace # VS Code 工作区配置文件
└── vitest.config.ts # Vite 配置文件

3. yudao-admin-ui

├── bin                        // 执行脚本
├── build                      // 构建相关
├── public                     // 公共文件
│   ├── favicon.ico            // favicon 图标
│   └── index.html             // html 模板
│   └── robots.txt             // 反爬虫
├── src                        // 源代码
│   ├── api                    // 所有请求【重要】
│   ├── assets                 // 主题、字体等静态资源
│   ├── components             // 全局公用组件
│   ├── directive              // 全局指令
│   ├── icons                  // 图标
│   ├── layout                 // 布局
│   ├── plugins                // 插件
│   ├── router                 // 路由
│   ├── store                  // 全局 store 管理
│   ├── utils                  // 全局公用方法
│   ├── views                  // 视图【重要】
│   ├── App.vue                // 入口页面
│   ├── main.js                // 入口 JS,加载组件、初始化等
│   ├── permission.js          // 权限管理
│   └── settings.js            // 系统配置
├── .editorconfig              // 编码格式
├── .env.development           // 开发环境配置
├── .env.production            // 生产环境配置
├── .env.staging               // 测试环境配置
├── .eslintignore              // 忽略语法检查
├── .eslintrc.js               // eslint 配置项
├── .gitignore                 // git 忽略项
├── babel.config.js            // babel.config.js
├── package.json               // package.json
└── vue.config.js              // vue.config.js

4. yudao-admin-ui-uniapp

TODO 待补充

5. yudao-mall-uniapp

├── pages                   // 页面
│      ├── index            // 入口页面
│      ├── user             // 用户相关
│      ├── public           // 公共页面
│      ├── activity         // 活动页面
│      ├── app              // 积分、签到页面
│      ├── chat             // 客服页面
│      ├── commission       // 分销页面
│      ├── coupon           // 优惠券页面
│      ├── goods            // 商品页面
│      ├── order            // 订单页面
│      ├── pay              // 支付页面
├── sheep                   // 底层依赖/工具库
│      ├── api              // 服务端接口
│      ├── components       // 自定义功能组件
│      ├── config           // 配置文件
│      ├── helper           // 助手函数
│      ├── hooks            // vue-hooks
│      ├── libs             // 自定义依赖
│      ├── platform         // 第三方平台登录、分享、支付
│      ├── request          // 请求类库
│      ├── router           // 自定义路由跳转
│      ├── scss             // 主样式库
│      ├── store            // pinia状态管理模块
│      ├── ui               // 自定义UI组件
│      ├── url              // cdn图片地址格式化
│      ├── validate         // 通用验证器
│      ├── index.js         // Shopro入口文件
├── uni_modules             // dcloud第三方插件

6. yudao-ui-go-view

TODO 待补充

📄 来源: https://doc.iocoder.cn/project-intro/🕒 爬取时间: 2025-09-26 14:57:24
