设备管理

1. 设备分组

设备分组，由 IotDeviceGroupController 提供接口。通过分组可以对设备进行分类管理，一个设备可以属于多个分组。

1.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_device_group` (
  `id` bigint unsigned NOT NULL AUTO_INCREMENT COMMENT '分组 ID',
  `name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '分组名字',
  `status` tinyint NOT NULL DEFAULT '0' COMMENT '分组状态',
  `description` varchar(1000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '分组描述',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=18 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT 设备分组表';

都是一些信息字段，仅仅用于展示，没有什么特殊逻辑。

1.2 管理后台

对应 [IoT 物联网 -> 设备接入 -> 设备分组] 菜单，对应前端项目的 @/views/iot/device/group 目录。

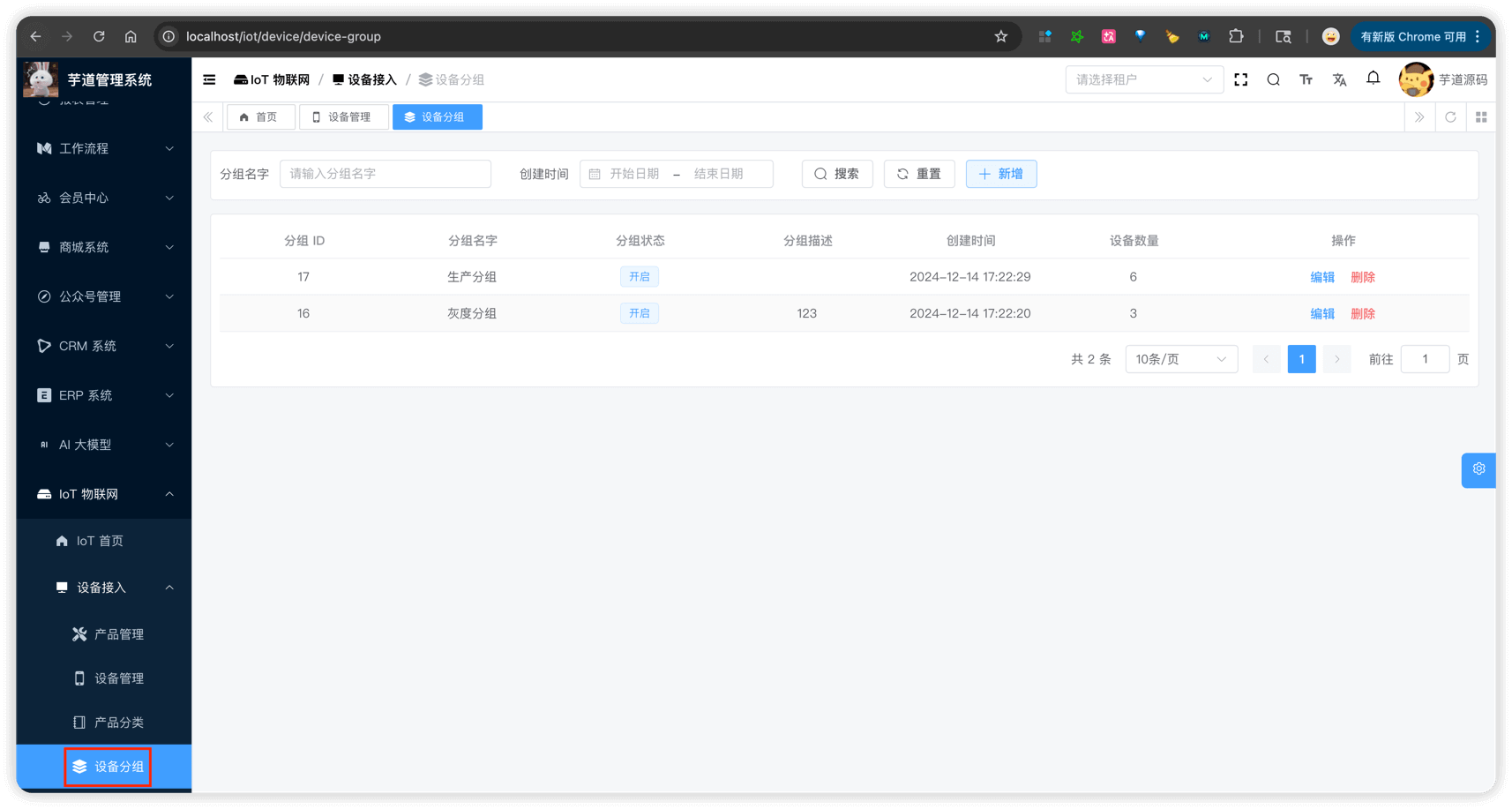

管理后台 - 设备分组

2. 设备信息

设备信息，由 IotDeviceController 提供接口。

2.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_device` (
  `id` bigint unsigned NOT NULL AUTO_INCREMENT COMMENT '设备 ID，主键，自增',
  `nickname` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '设备备注名称，供用户自定义备注',
  `serial_number` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '设备序列号',
  `pic_url` varchar(512) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '设备图片',

  `product_id` bigint unsigned NOT NULL COMMENT '产品 ID',
  `product_key` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '产品 Key',
  `device_type` tinyint unsigned NOT NULL DEFAULT '0' COMMENT '设备类型，参见 IotProductDeviceTypeEnum 枚举',

  `device_name` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '设备名称，在产品内唯一，用于标识设备',

  `device_secret` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '设备密钥，用于设备认证，需安全存储',

  `gateway_id` bigint unsigned DEFAULT NULL COMMENT '网关设备 ID，子设备需要关联的网关设备 ID',

  `group_ids` varchar(512) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '设备分组编号集合',

  `state` tinyint unsigned NOT NULL DEFAULT '0' COMMENT '设备状态，参见 IotDeviceStateEnum 枚举',
  `online_time` datetime DEFAULT NULL COMMENT '最后上线时间',
  `offline_time` datetime DEFAULT NULL COMMENT '最后离线时间',
  `active_time` datetime DEFAULT NULL COMMENT '设备激活时间',

  `latitude` decimal(10,6) DEFAULT NULL COMMENT '设备位置的纬度',
  `longitude` decimal(10,6) DEFAULT NULL COMMENT '设备位置的经度',

  `firmware_id` bigint DEFAULT NULL COMMENT 'OTA 固件编号',

  `config` varchar(1024) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '设备配置，JSON 格式',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE KEY `uniq_device_name_product_id` (`device_name`,`product_id`) USING BTREE,
  KEY `idx_product_id` (`product_id`) USING BTREE,
  KEY `idx_gateway_id` (`gateway_id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=83 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT 设备表';

① nickname、serial_number、pic_url 等字段为设备的基本信息，主要用于展示。

② product_id 为产品 ID，关联 iot_product 表的 id 字段。product_key、device_type 等字段冗余存储了产品相关信息，方便查询和展示。

③ device_name 为设备名称，需在同一产品内唯一。

④ device_secret 为设备密钥，创建设备时自动生成。设备通过 ProductKey + DeviceName + DeviceSecret 三元组进行身份认证。

具体可见 IotDeviceService 的 #authDevice(...) 方法。

⑤ gateway_id 为网关设备 ID，仅「网关子设备」需要设置，关联所属网关设备的 id 字段。

详见《设备网关与子设备》。

⑥ group_ids 为设备分组编号集合，存储设备所属分组的 ID 列表，一个设备可以属于多个分组。

⑦ state 为设备状态，参见 IotDeviceStateEnum 枚举。online_time、offline_time、active_time 分别为最后上线时间、最后离线时间、设备首次激活时间。

具体可见 IotDeviceService 的 #updateDeviceState(...) 方法，以及所有直接或间接调用它的地方。例如说：

IotDeviceOfflineCheckJob 定时任务：检测设备是否超时离线，超时后发送 STATE_UPDATE 消息将设备标记为离线。
STATE_UPDATE 设备消息：IotDeviceMessageServiceImpl 收到设备上行的 STATE_UPDATE 消息时，从消息参数中提取 state 值，调用 #updateDeviceState(...) 更新设备状态和上线/离线时间。

⑧ latitude、longitude 为设备的地理位置坐标。支持两种方式记录：

手动设置：在管理后台，通过地图选点的方式设置设备位置
设备上报：PROPERTY_POST 属性上报消息包含 GeoLocation 结构体属性（含 Longitude、Latitude 等字段，参考阿里云标准）时，系统自动提取并更新。具体可见 IotDevicePropertyServiceImpl 的 #extractAndUpdateDeviceLocation(...) 方法。

⑨ firmware_id 为 OTA 固件编号，关联 iot_ota_firmware 表的 id 字段。OTA 升级任务完成后，系统会自动更新设备的 firmware_id 为新固件的 ID。

详见《OTA 固件升级》。

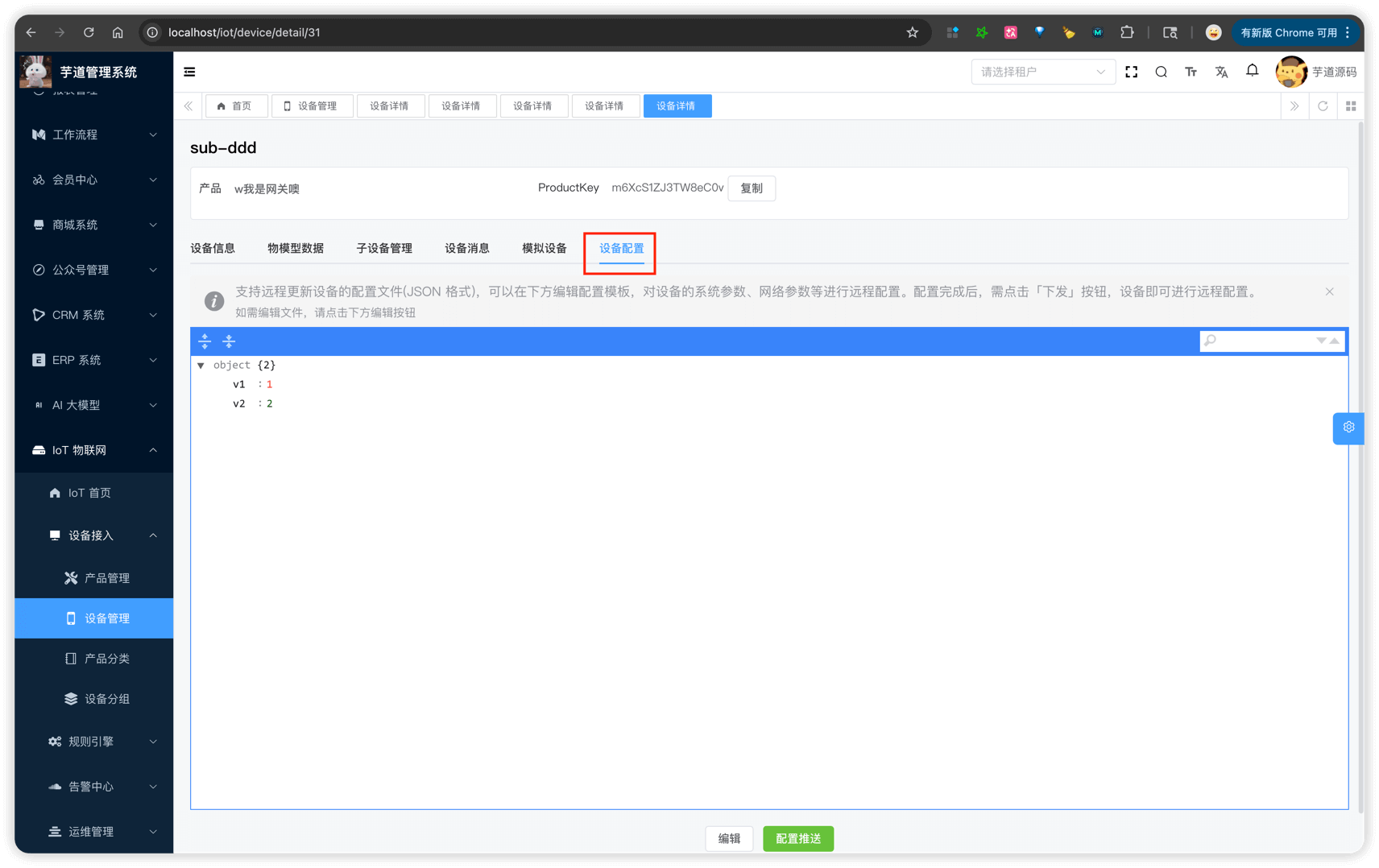

⑩ config 为设备自定义配置，JSON 格式。可通过管理后台设置，并支持通过 CONFIG_PUSH 下行消息下发给设备。设备收到后可据此调整自身行为。

2.2 管理后台（列表）

对应 [IoT 物联网 -> 设备接入 -> 设备管理] 菜单，对应前端项目的 @/views/iot/device/device 目录。

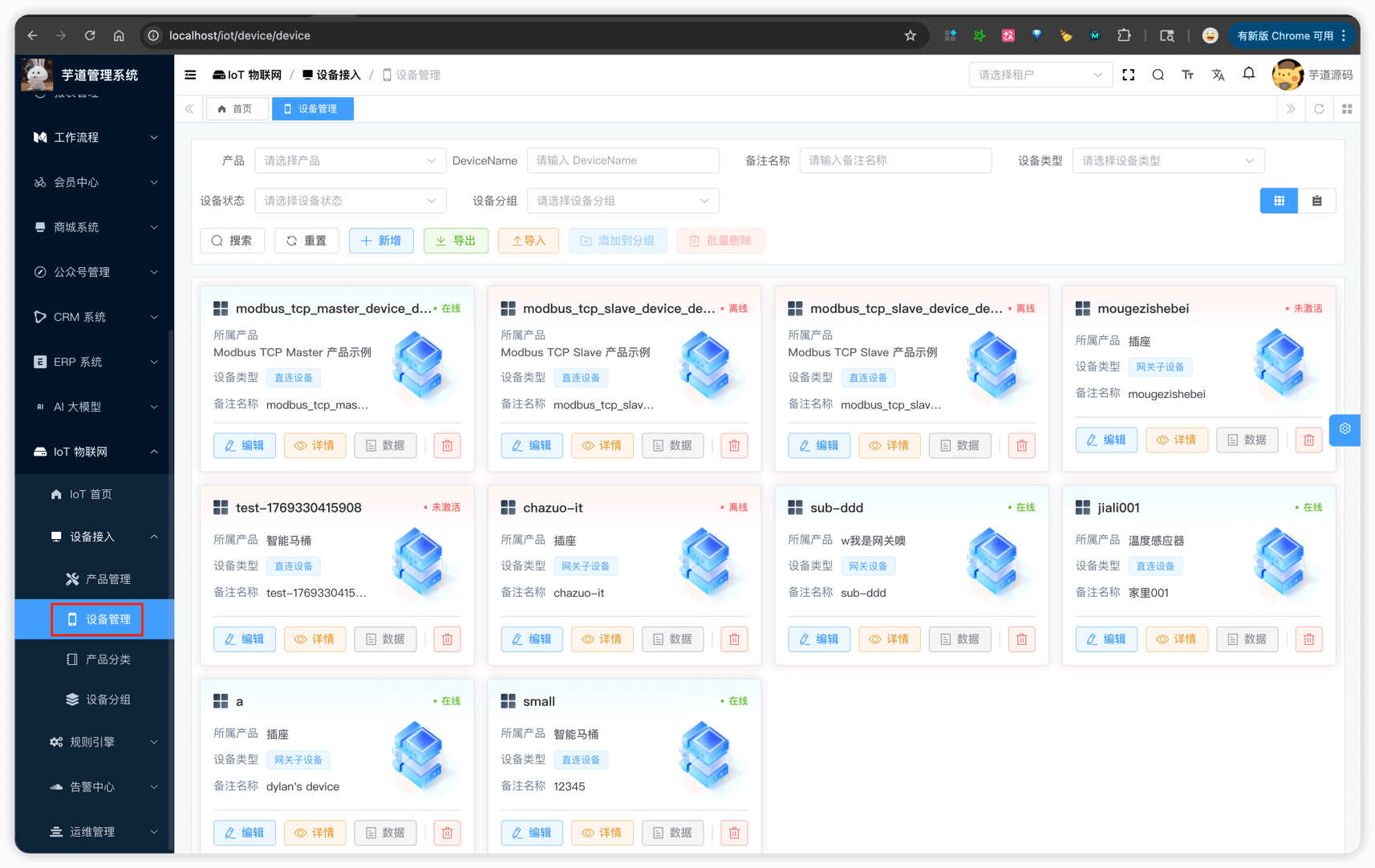

管理后台 - 设备列表

支持「卡片视图」和「列表视图」两种展示模式，可以通过右上角的切换按钮进行切换。

2.3 管理后台（创建/更新）

点击【新增】按钮，弹出新增设备对话框。如下图所示：

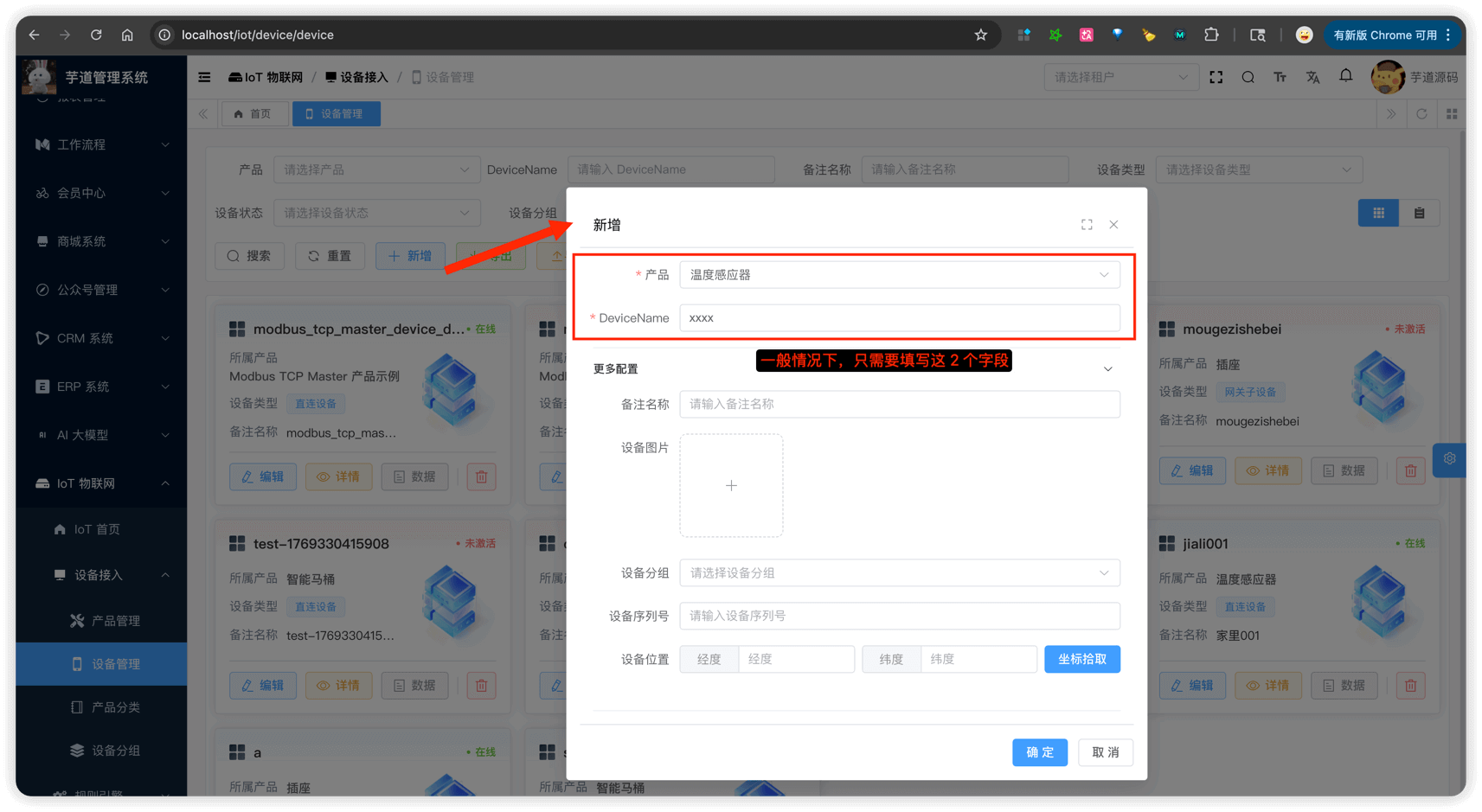

管理后台 - 设备新增

2.4 管理后台（详情）

点击设备名称，进入设备详情页。详情页采用多 Tab 页签设计，对应前端项目的 @/views/iot/device/device/detail 目录。

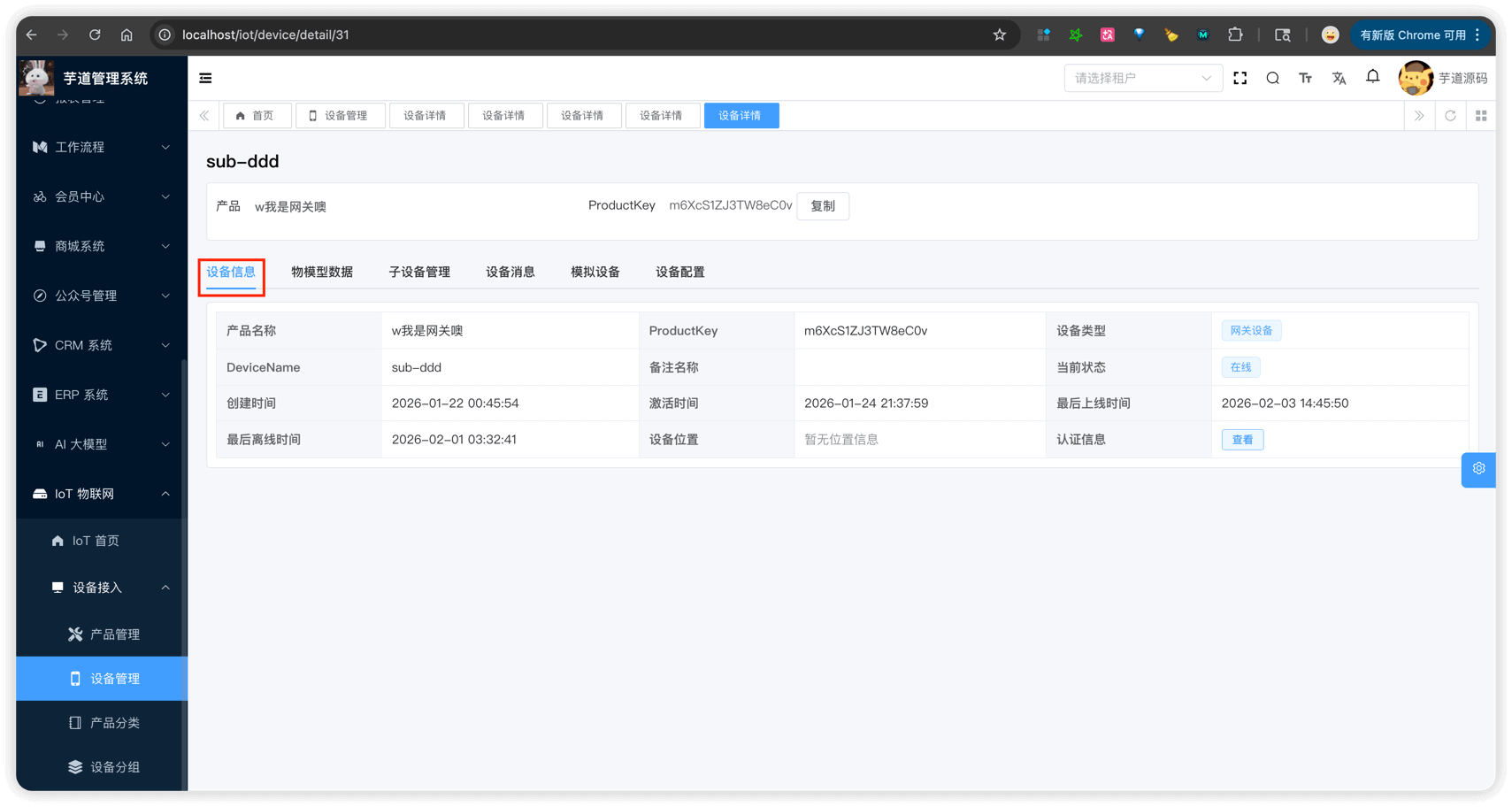

管理后台 - 设备详情

2.4.1 设备信息 Tab

展示设备的基本信息，包括设备名称、所属产品、设备状态、设备密钥、上线/离线时间等。

2.4.2 物模型数据 Tab

展示设备上报的属性实时值，以及属性的历史数据变化趋势。

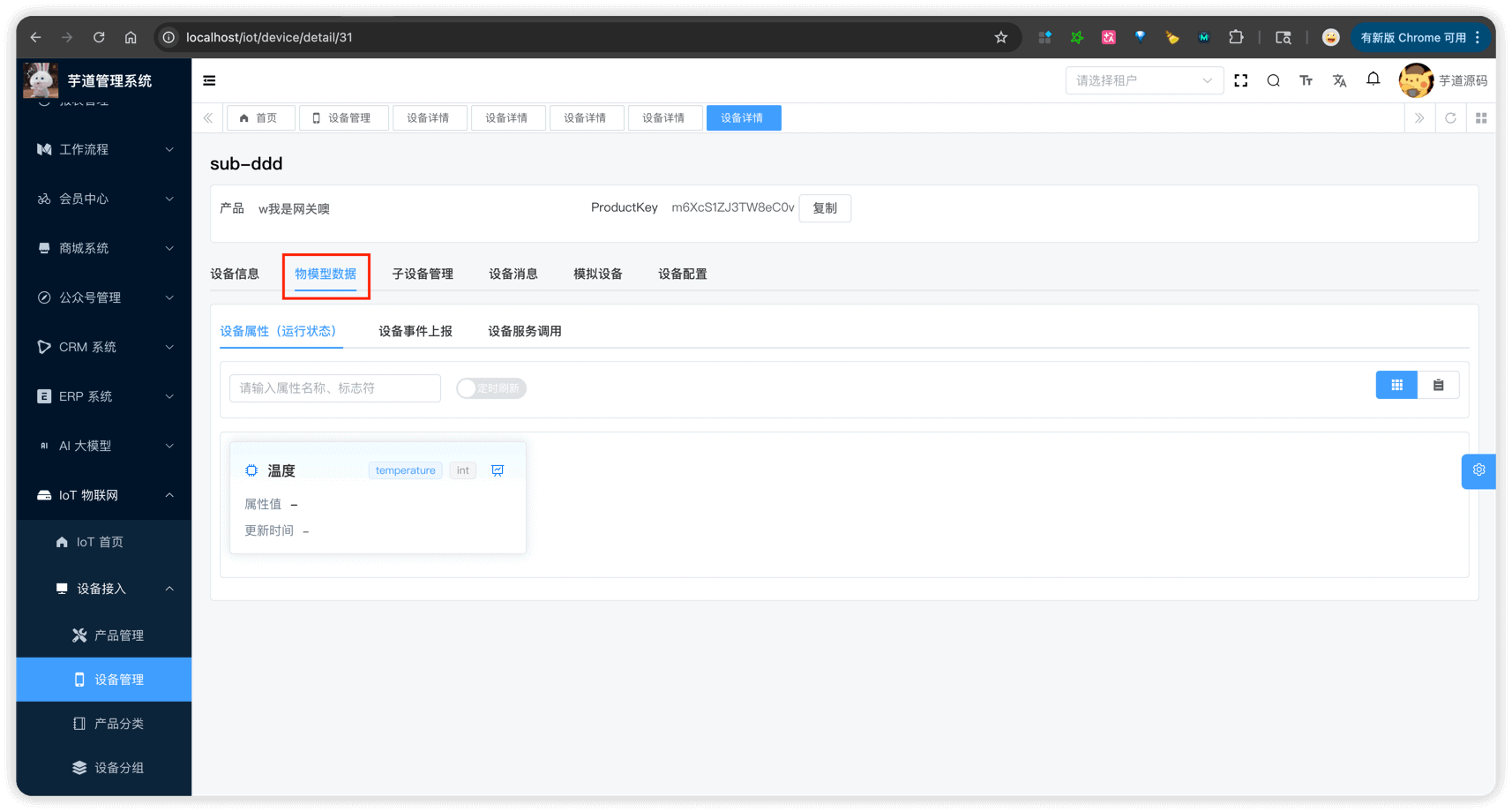

管理后台 - 设备详情 - 物模型数据

① 设备属性（运行状态），由 IotDevicePropertyController 提供接口。

最新值：由 #getLatestDeviceProperties(...) 方法提供，使用 DevicePropertyRedisDAO 从 Redis 读取（Key 为 device_property:{deviceId}）。
历史值：由 #getHistoryDevicePropertyList(...) 方法提供，使用 IotDevicePropertyMapper 从 TDengine 读取（子表 device_property_{deviceId}，超级表 product_property_{productId}）。

② 设备事件上报：由 IotDeviceMessageController 的 #getDeviceMessagePairPage(...) 方法提供，通过 method = thing.event.post 过滤，将请求与响应通过 requestId 配对展示。数据从 TDengine 的 device_message 超级表（子表 device_message_{deviceId}）读取。

③ 设备服务调用：由 IotDeviceMessageController 的 #getDeviceMessagePairPage(...) 方法提供，通过 method = thing.service.invoke 过滤，同样将请求与响应配对展示，也是从 TDengine 的 device_message 表读取。
