审批通过、不通过、驳回

本文，我们围绕 [审批中心] 菜单下的 [待办任务]、[已办任务] 两个子菜单，讲解审批通过、审批不通过、驳回的操作流程。

1. 待办任务

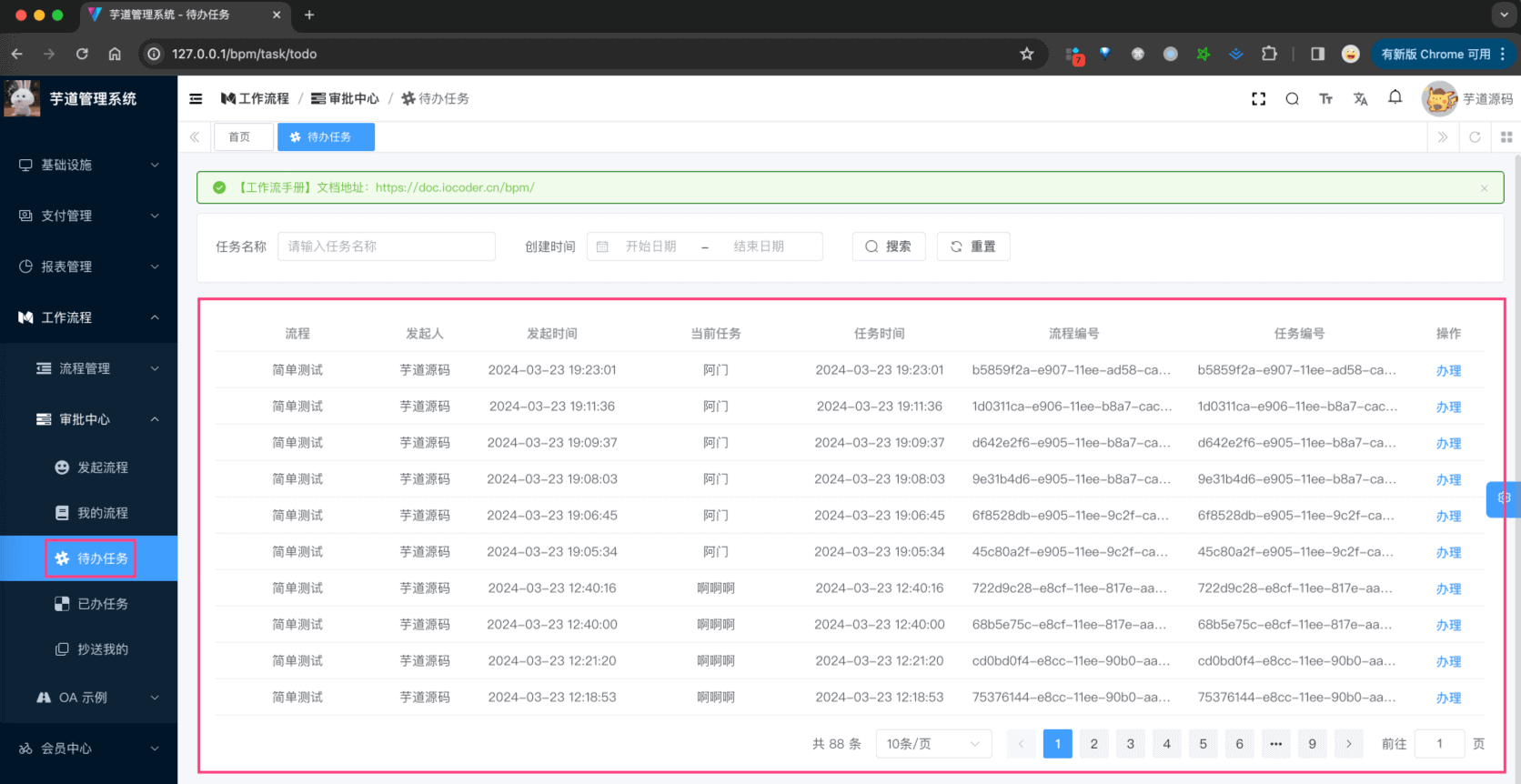

待办任务，仅展示需要我审批的任务，对应 [审批中心 -> 待办任务] 菜单，如下图所示：

• 后端，对应 BpmTaskController 的 #getTaskTodoPage(...) 提供接口
• 前端，对应 /views/bpm/task/todo/index.vue 实现界面

1.1 表结构

① 流程任务表，由 Flowable 提供的 ACT_RU_TASK 表实现，如下所示：

字段	类型	主键	说明	备注
ID_	NVARCHAR2(64)	Y	主键
REV_	INTEGER	N	数据版本
EXECUTION_ID_	NVARCHAR2(64)	N	任务所在的执行流 ID
PROC_INST_ID_	NVARCHAR2(64)	N	流程实例 ID
PROC_DEF_ID_	NVARCHAR2(64)	N	流程定义数据 ID
NAME_	NVARCHAR2(255)	N	任务名称
PARENT_TASK_ID_	NVARCHAR2(64)	N	父任务 ID
DESCRIPTION_	NVARCHAR2(2000)	N	说明
TASK_DEF_KEY_	NVARCHAR2(255)	N	任务定义的 ID 值
OWNER_	NVARCHAR2(255)	N	任务拥有人
ASSIGNEE_	NVARCHAR2(255)	N	被指派执行该任务的人
DELEGATION_	NVARCHAR2(64)	N
PRIORITY_	INTEGER	N
CREATE_TIME_	TIMESTAMP(6)	N	创建时间
DUE_DATE_	TIMESTAMP(6)	N	耗时
CATEGORY_	NVARCHAR2(255)	N
SUSPENSION_STATE_	INTEGER	N	是否挂起	1 代表激活 2 代表挂起
TENANT_ID_	NVARCHAR2(255)	N
FORM_KEY_	NVARCHAR2(255)	N
CLAIM_TIME_	TIMESTAMP(6)	N

② 流程参数表，由 Flowable 提供的 ACT_RU_VARIABLE 表实现，如下所示：

字段	类型	主键	说明	备注
ID_	NVARCHAR2(64)	Y	主键
REV_	INTEGER	N	数据版本
TYPE_	NVARCHAR2(255)	N	参数类型	可以是基本的类型，也可以用户自行扩展
NAME_	NVARCHAR2(255)	N	参数名称
EXECUTION_ID_	NVARCHAR2(64)	N	参数执行 ID
PROC_INST_ID_	NVARCHAR2(64)	N	流程实例 ID
TASK_ID_	NVARCHAR2(64)	N	任务 ID
BYTEARRAY_ID_	NVARCHAR2(64)	N	资源 ID
DOUBLE_	NUMBER(*,10)	N	参数为 double，则保存在该字段中
LONG_	NUMBER(19)	N	参数为 long，则保存在该字段中
TEXT_	NVARCHAR2(2000)	N	用户保存文本类型的参数值
TEXT2_	NVARCHAR2(2000)	N	用户保存文本类型的参数值

在 Flowable 中，如果想给 Task 增加拓展字段，无法通过 ACT_RU_TASK 实现，而是通过 ACT_RU_VARIABLE 表实现。

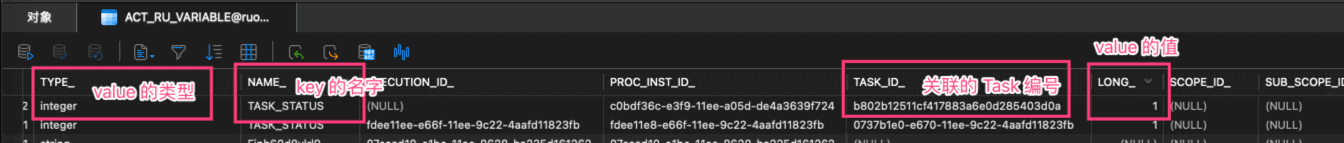

该表是一种 Key-Value 的形式，可以存储任意类型的数据。例如说，项目中给 Task 增加了一个 TASK_STATUS 字段，表示任务状态，如下图所示：

1.2 任务状态

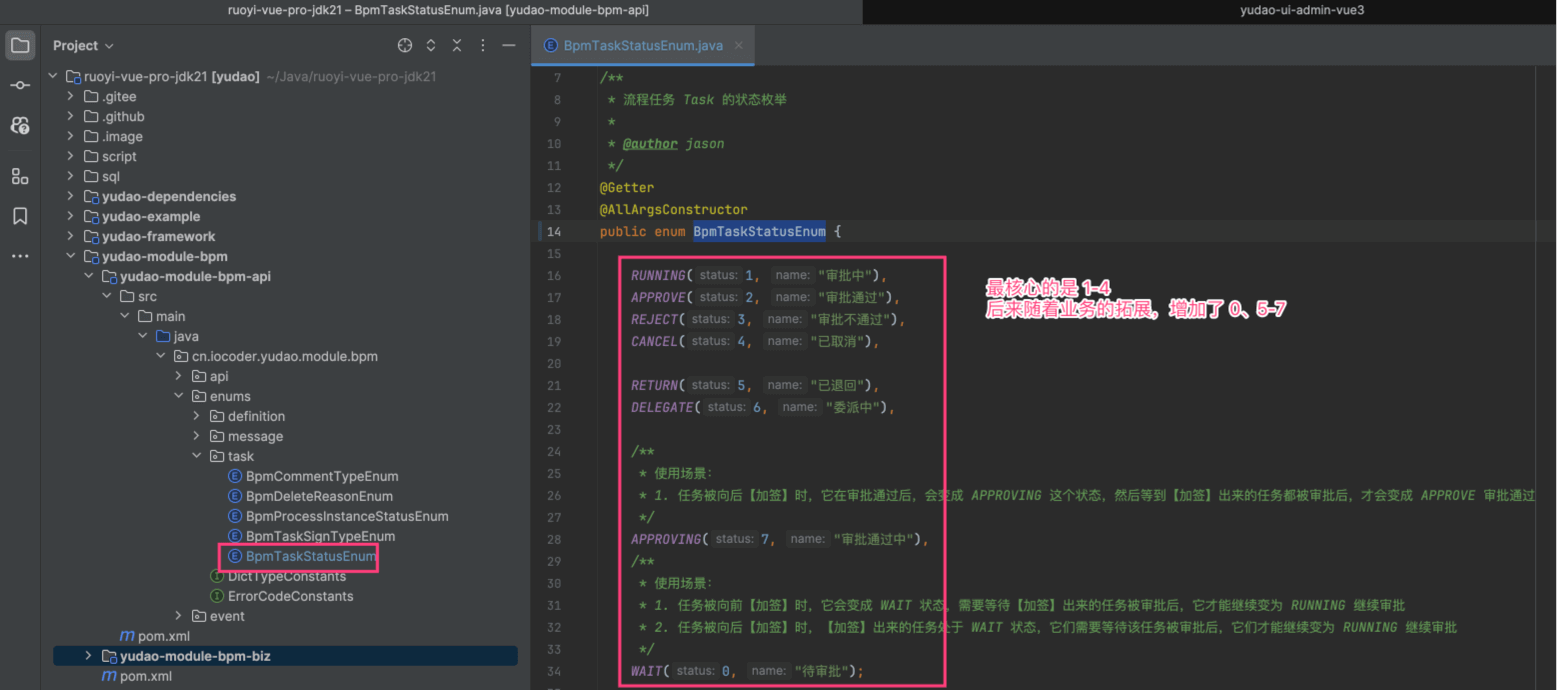

任务状态，由 BpmTaskStatusEnum 目前有 8 种，如下图所示：

1.3 审批通过

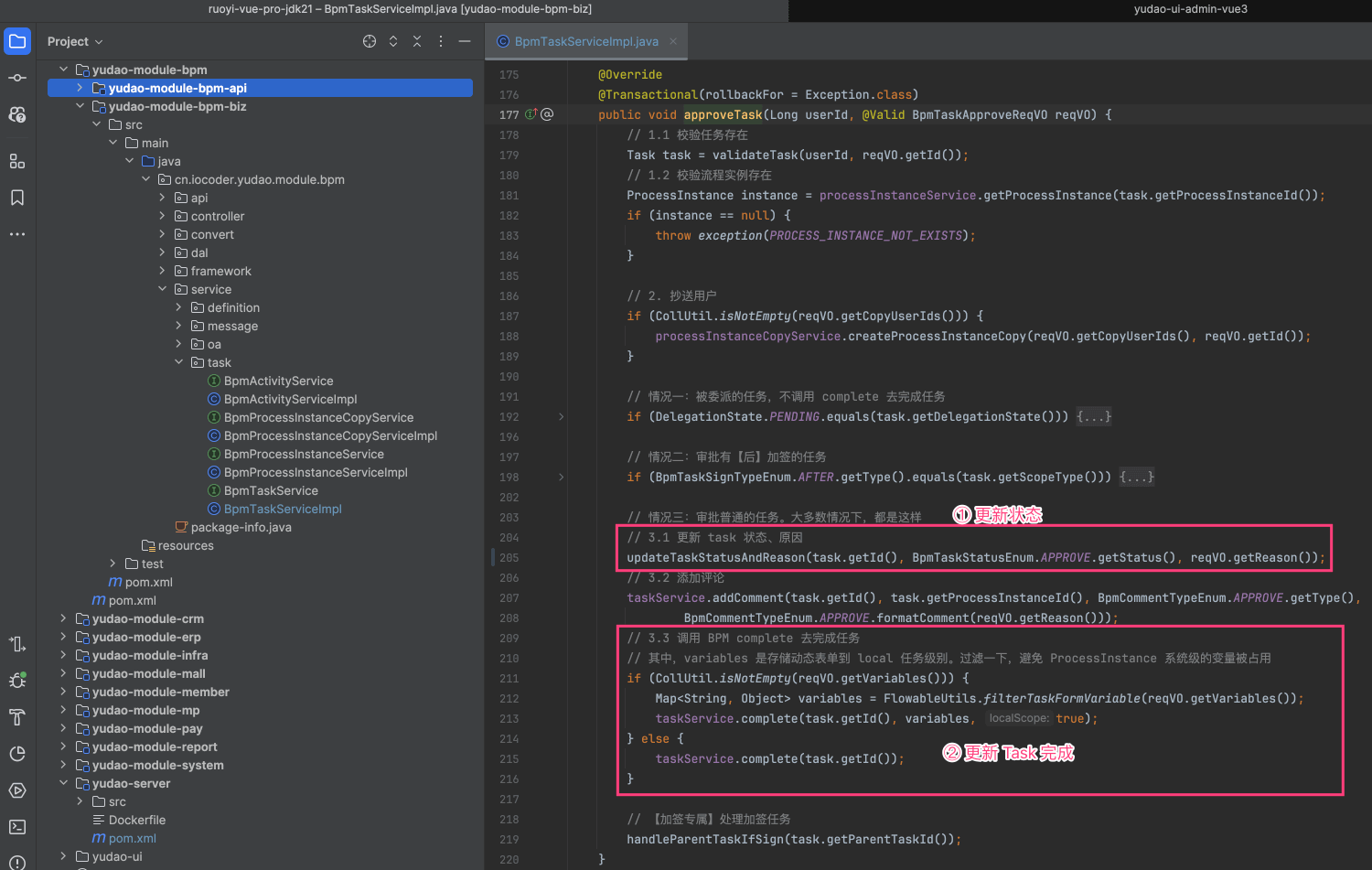

审批通过，由 BpmTaskController 的 #approveTask(...) 提供接口，如下图所示：

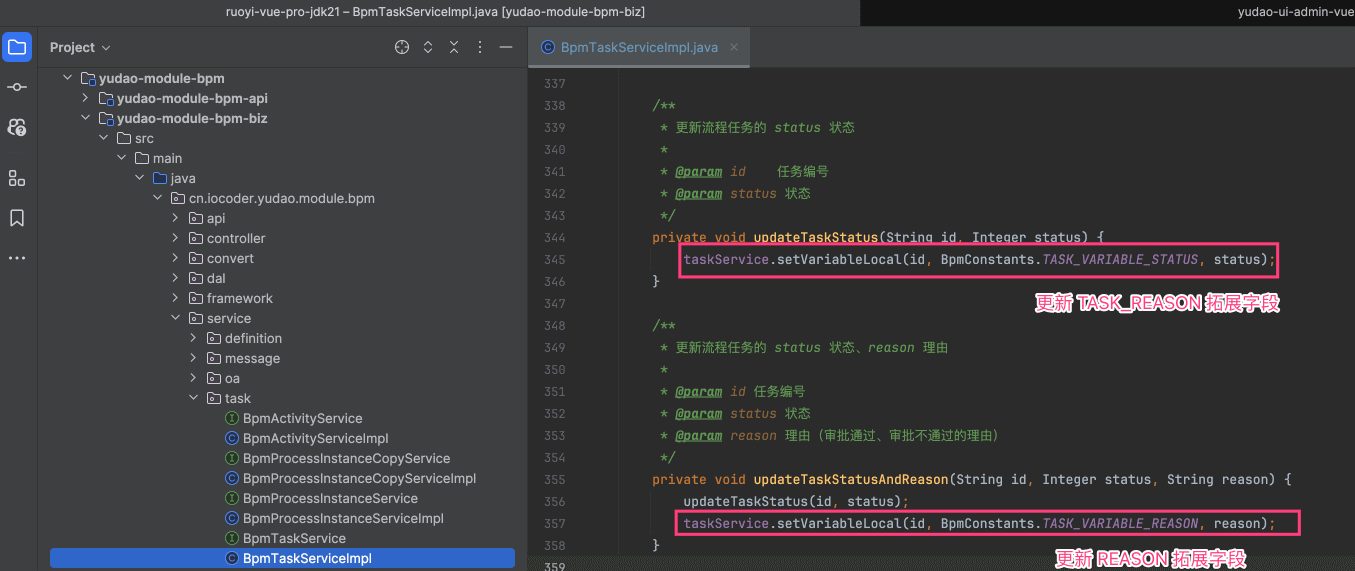

最核心的，就是调用 Flowable 的 TaskService#complete(...) 方法，完成任务。同时因为 Flowable 自身没有任务状态，所以需要我们自己维护任务状态。如下图所示：

1.4 审批不通过

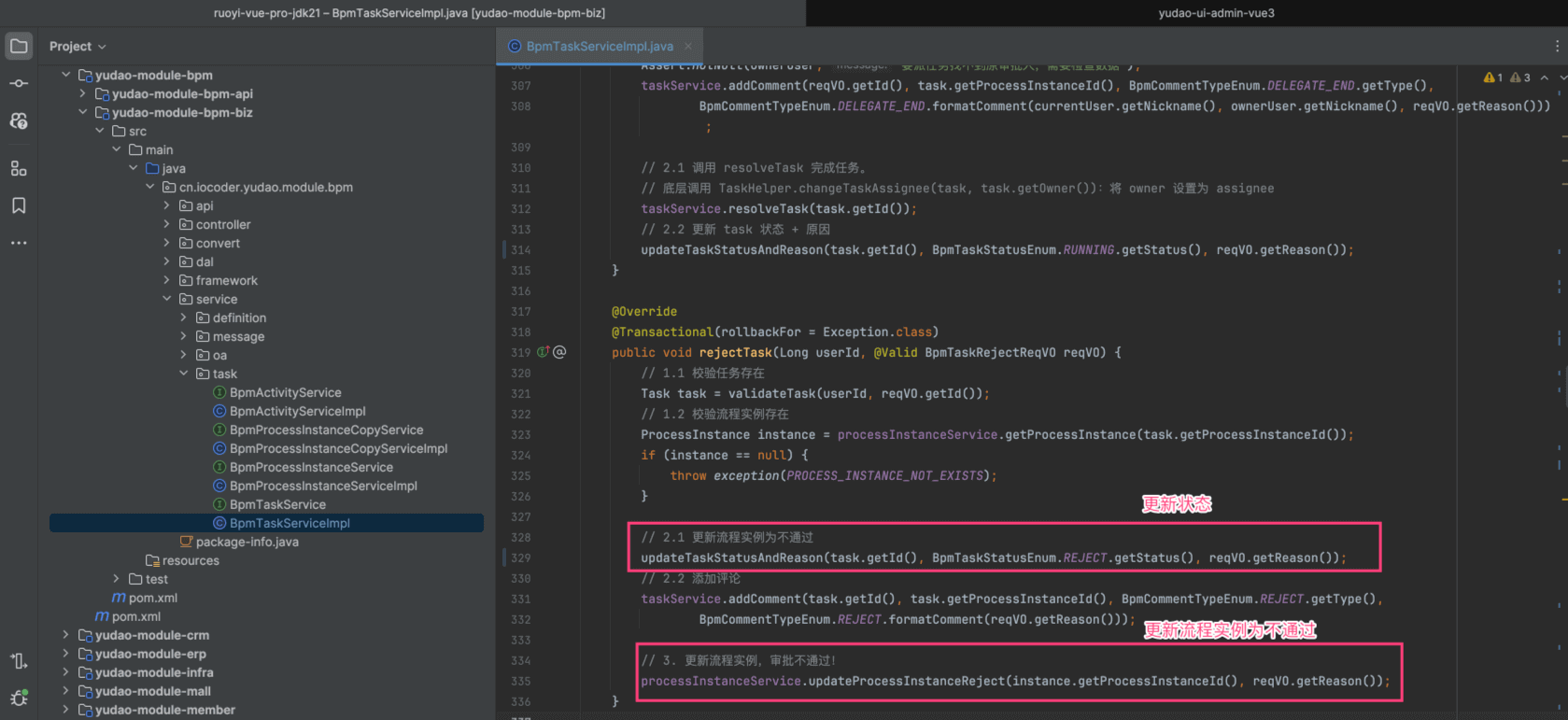

审批不通过，由 BpmTaskController 的 #rejectTask(...) 提供接口，如下图所示：

注意，任务只要审批不通过，整个流程都会被中止（审批不通过），即使在或签场景下！

1.5 驳回

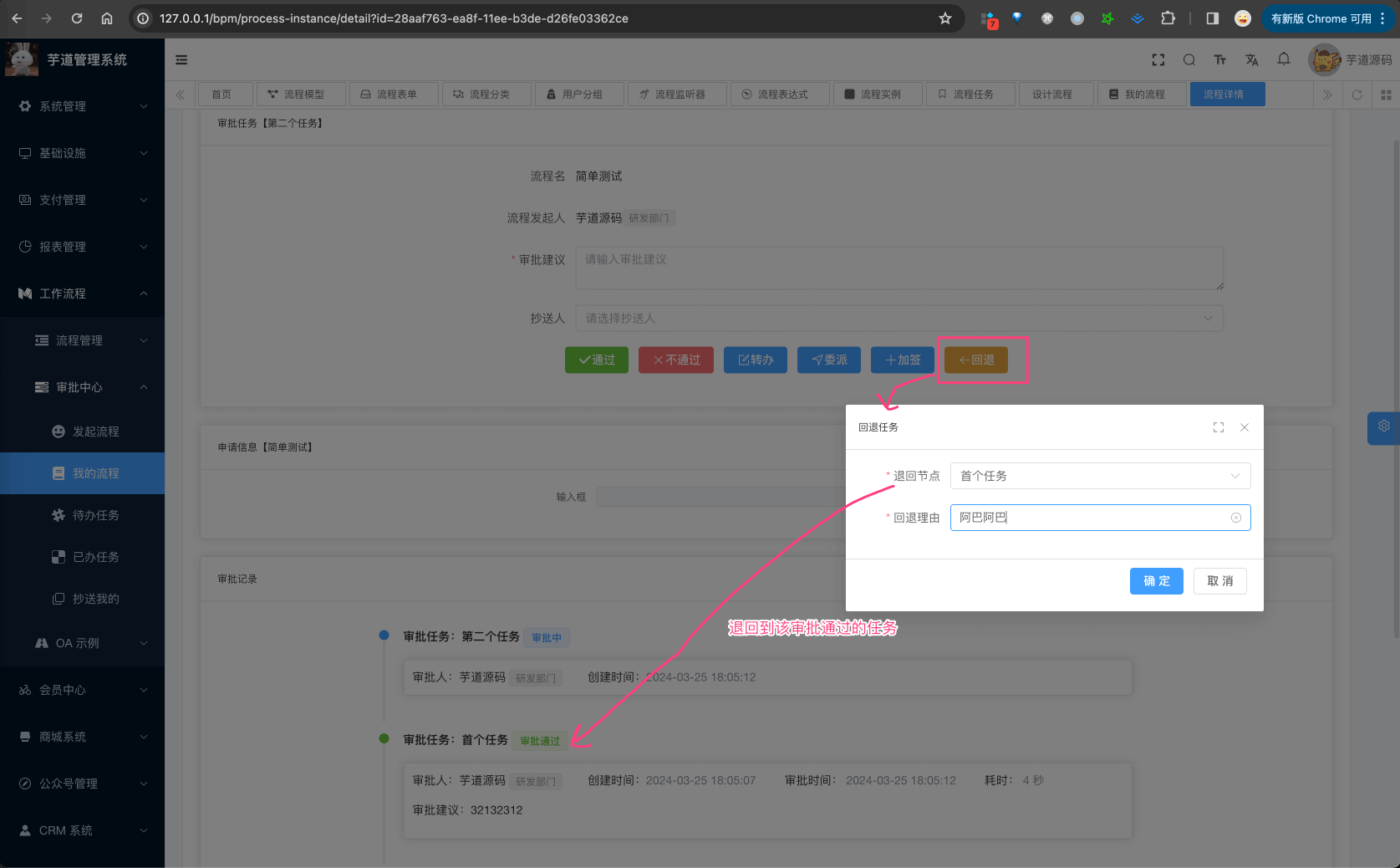

驳回（退回），将审批重置发送给某节点，重新审批。如下图所示：

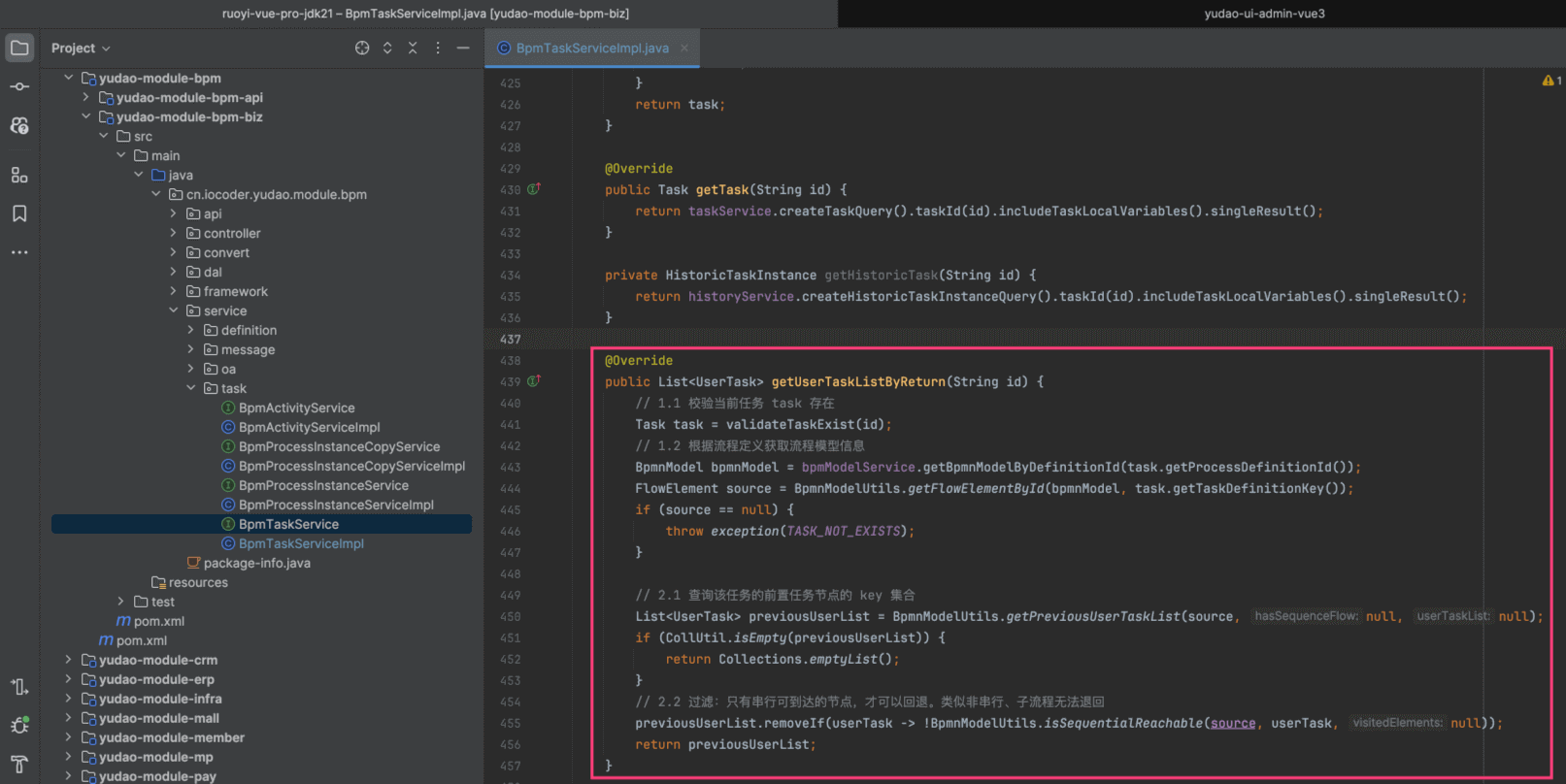

① 获得可驳回的节点，由 BpmTaskController 的 #getTaskListByReturn(...) 提供接口，如下图所示：

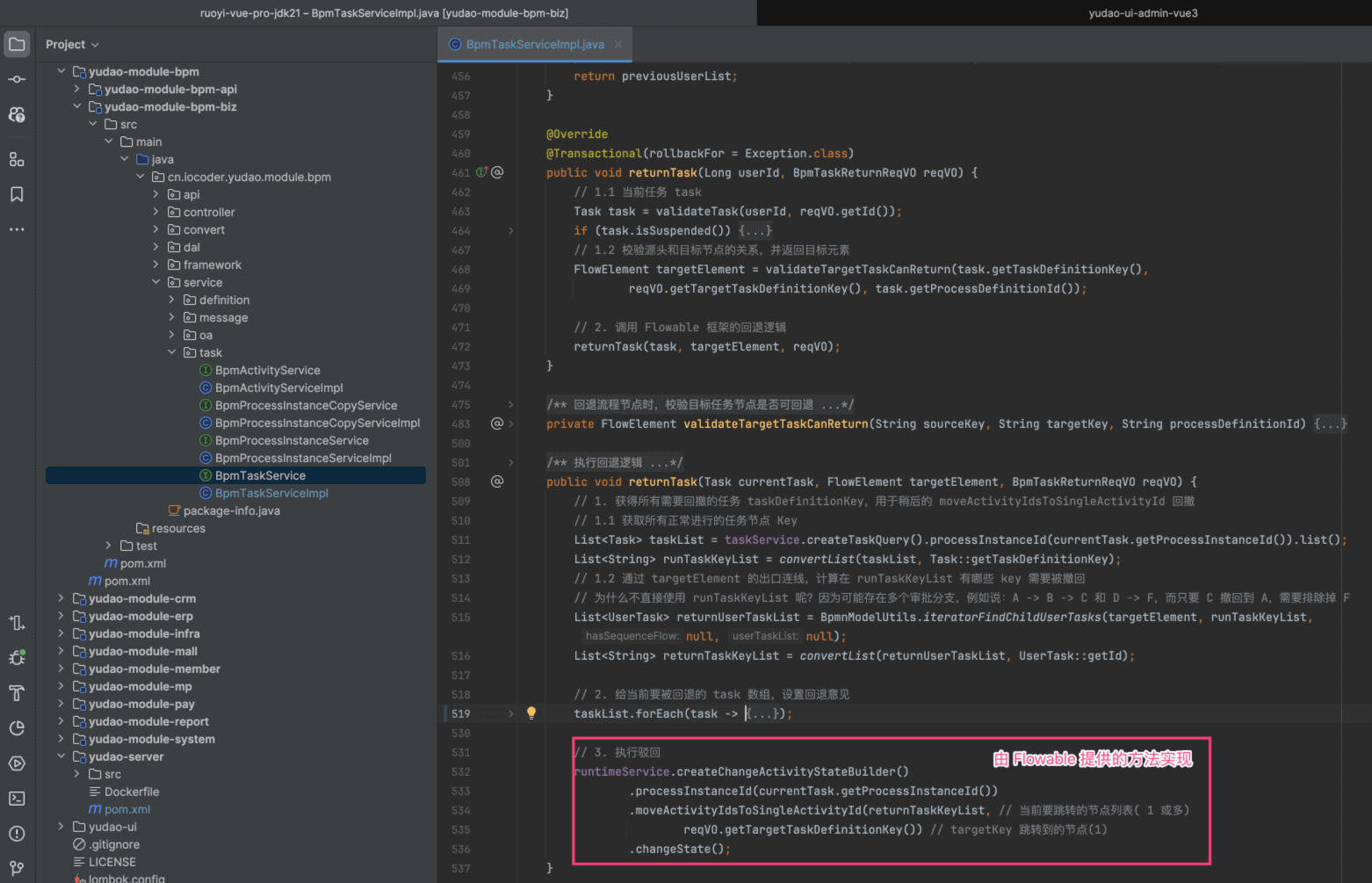

② 发起驳回，由 BpmTaskController 的 #returnTask(...) 提供接口，如下图所示：

核心还是 Flowable 提供的 #moveActivityIdsToSingleActivityId(...) 方法，它是 Activiti 没有内置的方法，所以在 Activiti 实现驳回就略微麻烦一些。

2. 已办任务

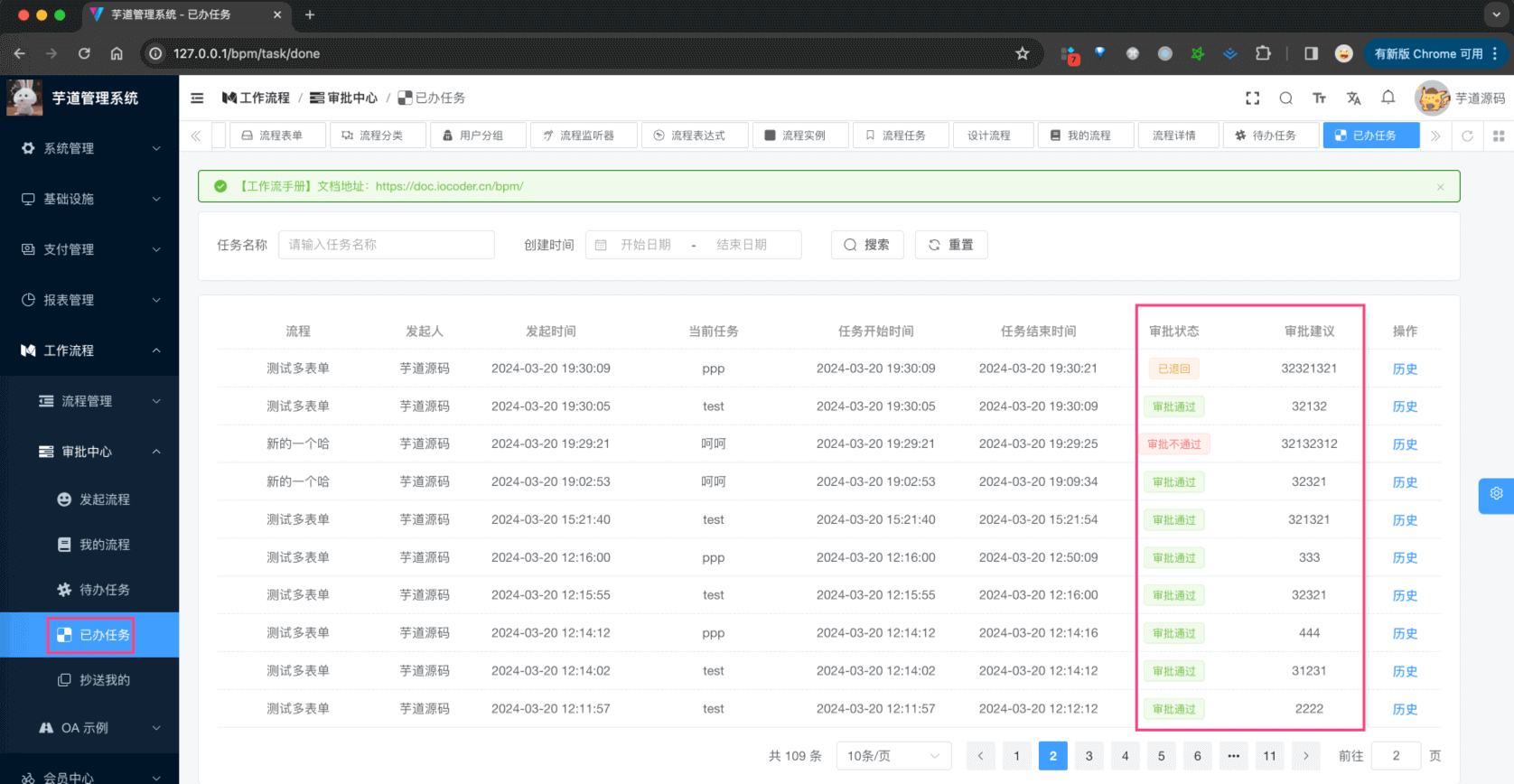

已办任务，仅展示我审批过的任务，对应 [审批中心 -> 已办任务] 菜单，如下图所示：

• 后端，对应 BpmTaskController 的 #getTaskDonePage(...) 提供接口
• 前端，对应 /views/bpm/task/done/index.vue 实现界面

2.1 表结构

① 流程历史任务表，由 Flowable 提供的 ACT_HI_TASKINST 表实现，如下所示：

字段	类型	主键	说明	备注
字段	类型	主键	说明	备注
ID_	NVARCHAR2(64)	Y	主键
PROC_DEF_ID_	NVARCHAR2(64)	N	流程定义 ID
TASK_DEF_KEY_	NVARCHAR2(255)	N	任务定义的 ID 值
PROC_INST_ID_	NVARCHAR2(64)	N	流程实例 ID
EXECUTION_ID_	NVARCHAR2(64)	N	执行 ID
PARENT_TASK_ID_	NVARCHAR2(64)	N	父任务 ID
NAME_	NVARCHAR2(255)	N	名称
DESCRIPTION_	NVARCHAR2(2000)	N	说明
OWNER_	NVARCHAR2(255)	N	实际签收人 任务的拥有者	签收人（默认为空，只有在委托时才有值）
ASSIGNEE_	NVARCHAR2(255)	N	被指派执行该任务的人
START_TIME_	TIMESTAMP(6)	N	开始时间
CLAIM_TIME_	TIMESTAMP(6)	N	提醒时间
END_TIME_	TIMESTAMP(6)	N	结束时间
DURATION_	NUMBER(19)	N	耗时
DELETE_REASON_	NVARCHAR2(2000)	N	删除原因
PRIORITY_	INTEGER	N	优先级别
DUE_DATE_	TIMESTAMP(6)	N	过期时间
FORM_KEY_	NVARCHAR2(255)	N	节点定义的 formkey
CATEGORY_	NVARCHAR2(255)	N	类别
TENANT_ID_	NVARCHAR2(255)	N

在 Flowable 中，如果 Task 被完成（审批通过、不通过、取消等）时候，会从 ACT_RU_TASK 表中删除，只能在 ACT_HI_TASKINST 表查询到。这是一种“冷热分离”的设计思想，因为进行的任务访问比较频繁，数据量越小，性能会越好。

② 流程历史参数表，由 Flowable 提供的 ACT_HI_VARINST 表实现，如下所示：

字段	类型	主键	说明	备注
ID_	NVARCHAR2(64)	Y	主键
PROC_INST_ID_	NVARCHAR2(64)	N	流程实例 ID
EXECUTION_ID_	NVARCHAR2(64)	N	指定 ID
TASK_ID_	NVARCHAR2(64)	N	任务 ID
NAME_	NVARCHAR2(255)	N	名称
VAR_TYPE_	NVARCHAR2(100)	N	参数类型
REV_	INTEGER	N	数据版本
BYTEARRAY_ID_	NVARCHAR2(64)	N	字节表 ID
DOUBLE_	NUMBER(*,10)	N	存储 double 类型数据
LONG_	NUMBER(*,10)	N	存储 long 类型数据
TEXT_	NVARCHAR2(2000)	N
TEXT2_	NVARCHAR2(2000)	N
CREATE_TIME_	TIMESTAMP(6)(2000)	N
LAST_UPDATED_TIME_	TIMESTAMP(6)(2000)	N

在 Flowable 中，如果 Task 被完成（审批通过、不通过、取消等）时候，会从 ACT_RU_VARIABLE 表中删除，只能在 ACT_HI_VARINST 表查询到。这当然也是是一种“冷热分离”的设计思想~

3. 流程任务

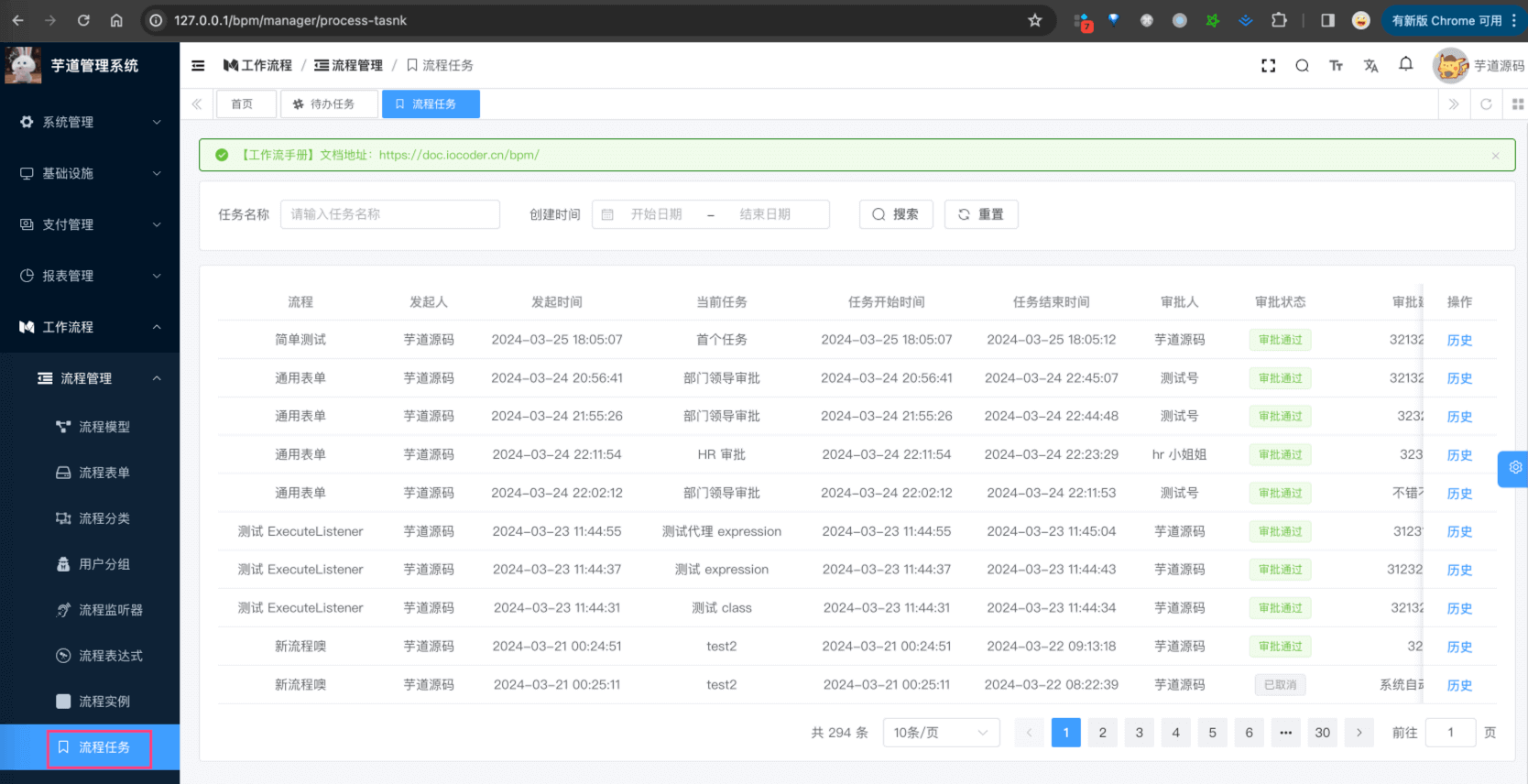

流程任务，展示系统中所有的任务，一般用于管理员查询，对应 [流程管理 -> 流程任务] 菜单，如下图所示：

• 后端，对应 BpmTaskController 的 #getTaskManagerPage(...) 提供接口
• 前端，对应 /views/bpm/task/manager/index.vue 实现界面

由于它查询的是所有任务，所以读取的是 ACT_HI_TASKINST 表，而不是 ACT_RU_TASK 表。

666. 更多功能

• 《自动跳过、自动审批》
